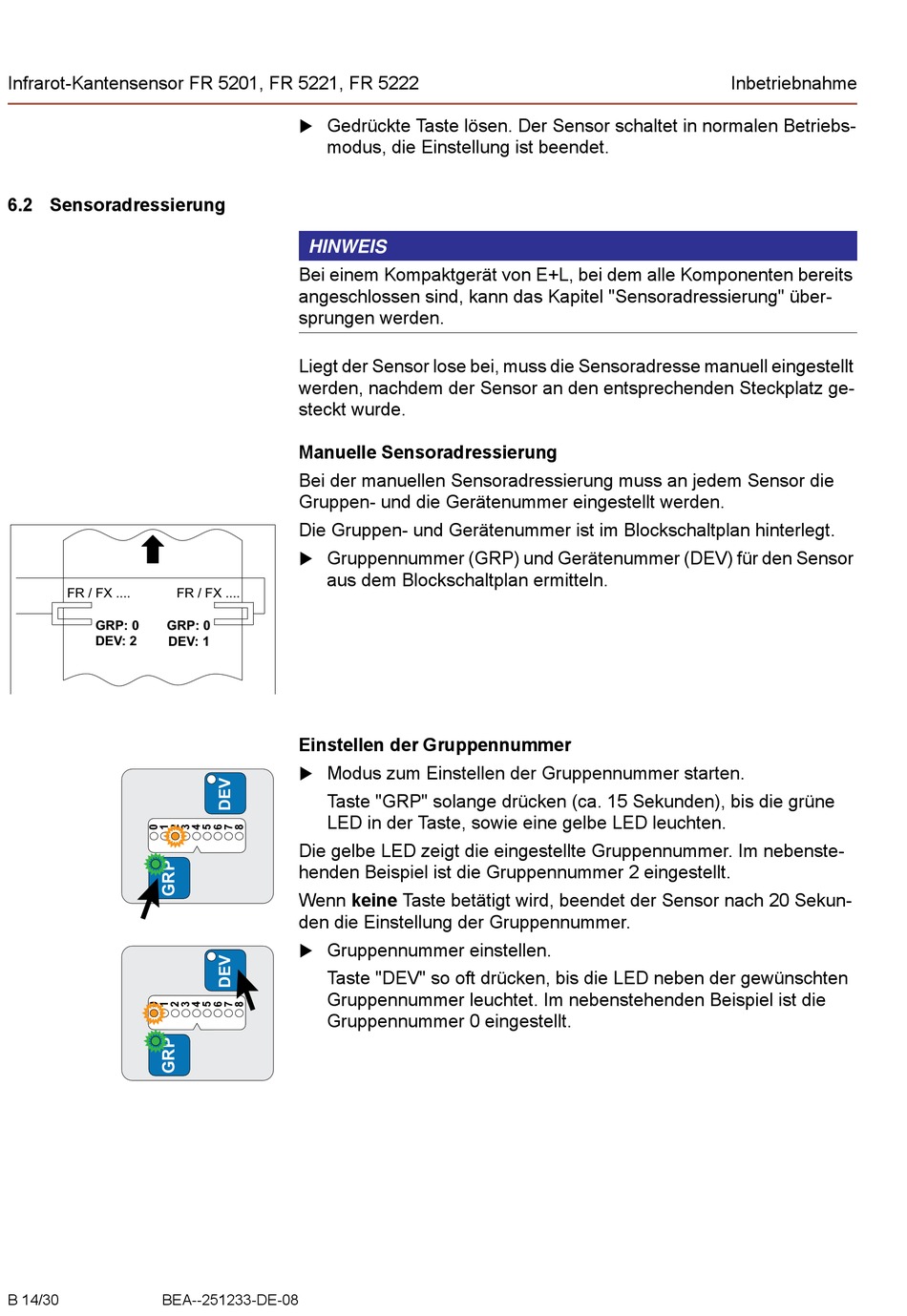

Infrarot-Kantensensor FR 5201, FR 5221, FR 5222

6.2 Sensoradressierung

FR / FX ....
FR / FX ....
GRP: 0
GRP: 0
DEV: 2
DEV: 1
B 14/30
BEA--251233-DE-08
Gedrückte Taste lösen. Der Sensor schaltet in normalen Betriebs-
modus, die Einstellung ist beendet.
HINWEIS
Bei einem Kompaktgerät von E+L, bei dem alle Komponenten bereits
angeschlossen sind, kann das Kapitel "Sensoradressierung" über-
sprungen werden.
Liegt der Sensor lose bei, muss die Sensoradresse manuell eingestellt
werden, nachdem der Sensor an den entsprechenden Steckplatz ge-
steckt wurde.
Manuelle Sensoradressierung
Bei der manuellen Sensoradressierung muss an jedem Sensor die
Gruppen- und die Gerätenummer eingestellt werden.
Die Gruppen- und Gerätenummer ist im Blockschaltplan hinterlegt.
Gruppennummer (GRP) und Gerätenummer (DEV) für den Sensor
aus dem Blockschaltplan ermitteln.
Einstellen der Gruppennummer
Modus zum Einstellen der Gruppennummer starten.
Taste "GRP" solange drücken (ca. 15 Sekunden), bis die grüne
LED in der Taste, sowie eine gelbe LED leuchten.
Die gelbe LED zeigt die eingestellte Gruppennummer. Im nebenste-
henden Beispiel ist die Gruppennummer 2 eingestellt.
Wenn keine Taste betätigt wird, beendet der Sensor nach 20 Sekun-
den die Einstellung der Gruppennummer.
Gruppennummer einstellen.
Taste "DEV" so oft drücken, bis die LED neben der gewünschten
Gruppennummer leuchtet. Im nebenstehenden Beispiel ist die
Gruppennummer 0 eingestellt.
