Infrarot-Kantensensor FR 5201, FR 5221, FR 5222

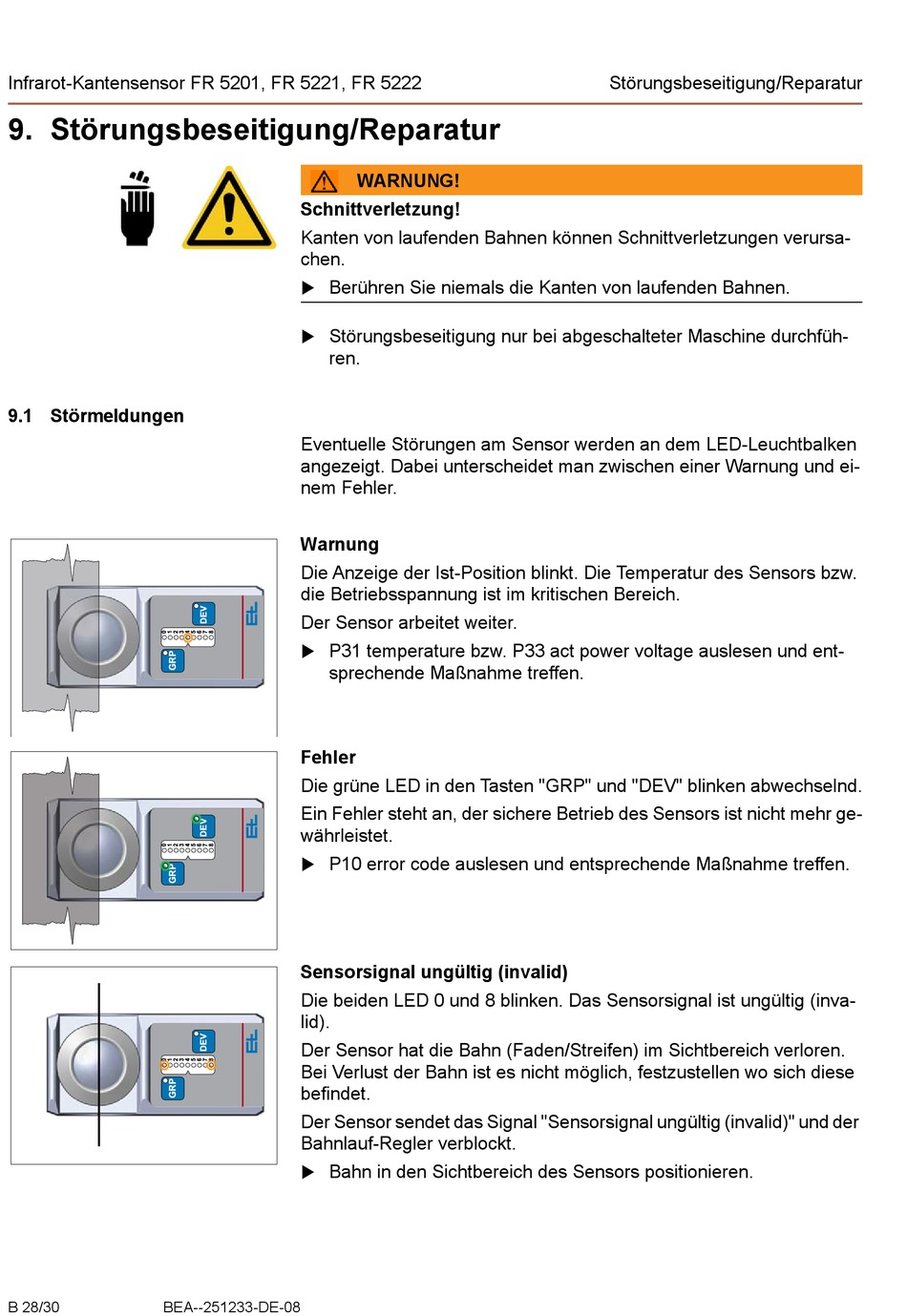

9. Störungsbeseitigung/Reparatur
9.1 Störmeldungen
B 28/30 BEA--251233-DE-08
WARNUNG!
Schnittverletzung!
Kanten von laufenden Bahnen können Schnittverletzungen verursa-
chen.
Berühren Sie niemals die Kanten von laufenden Bahnen.

Störungsbeseitigung nur bei abgeschalteter Maschine durchfüh-

ren.
Eventuelle Störungen am Sensor werden an dem LED-Leuchtbalken
angezeigt. Dabei unterscheidet man zwischen einer Warnung und ei-
nem Fehler.
Warnung
Die Anzeige der Ist-Position blinkt. Die Temperatur des Sensors bzw.
die Betriebsspannung ist im kritischen Bereich.
Der Sensor arbeitet weiter.
P31 temperature bzw. P33 act power voltage auslesen und ent-

sprechende Maßnahme treffen.
Fehler
Die grüne LED in den Tasten "GRP" und "DEV" blinken abwechselnd.
Ein Fehler steht an, der sichere Betrieb des Sensors ist nicht mehr ge-
währleistet.
P10 error code auslesen und entsprechende Maßnahme treffen.

Sensorsignal ungültig (invalid)
Die beiden LED 0 und 8 blinken. Das Sensorsignal ist ungültig (inva-
lid).
Der Sensor hat die Bahn (Faden/Streifen) im Sichtbereich verloren.
Bei Verlust der Bahn ist es nicht möglich, festzustellen wo sich diese
befindet.
Der Sensor sendet das Signal "Sensorsignal ungültig (invalid)" und der
Bahnlauf-Regler verblockt.
Bahn in den Sichtbereich des Sensors positionieren.

