Erhardt+Leimer FR 44 Serie Montage

Infrarot-kantensensor

Werbung

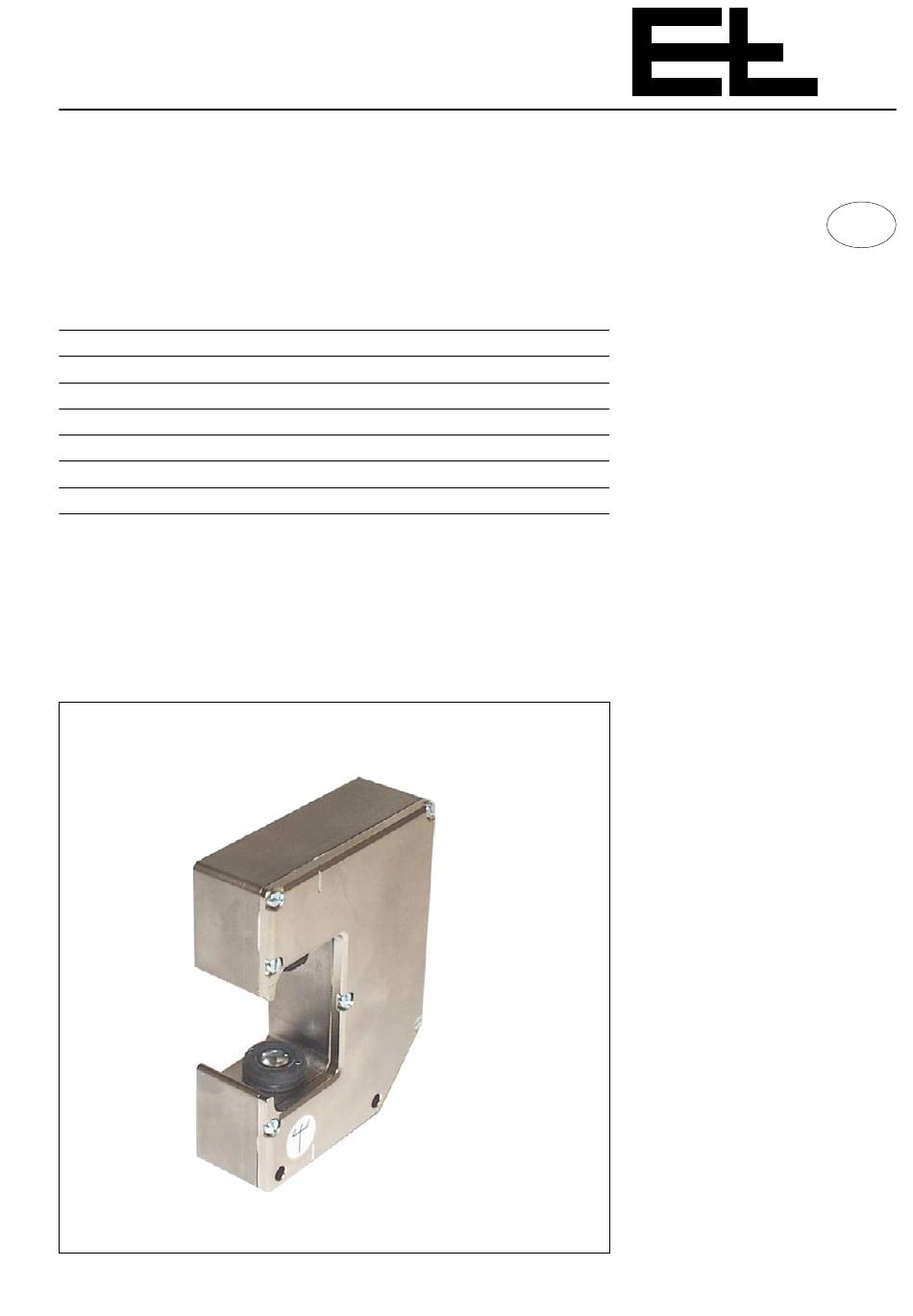

Beschreibung B
Infrarot-Kantensensor FR 44..
2
2
3
4
4
5
6
7
BEA--250499-DE-03
de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Erhardt+Leimer FR 44 Serie

  • Seite 1: Inhaltsverzeichnis

    Beschreibung B Infrarot-Kantensensor FR 44.. 1. Sicherheit 2. Funktion 3. Montage 4. Installation 5. Bedienung 6. Einstellungen 7. Wartung 8. Technische Daten BEA--250499-DE-03...
  • Seite 2: Sicherheit

    Infrarot-Kantensensor FR 44.. Symbolerklärung  Steht für ausführende Tätigkeiten steht für wichtige Informationen und Hinweise. 1. Sicherheit 1.1 Beschreibung Bewahren Sie diese Beschreibung sorgfältig und für das Personal jederzeit zugänglich auf. Die Beschreibung versteht sich als Teil des Lieferumfangs und ist vor Beginn der Montage-, Bedienungs- und Wartungsarbeiten aufmerk- sam durchzulesen.
  • Seite 3: Montage

    Infrarot-Kantensensor FR 44.. 2.3 Arbeitsweise Der Kantensensor arbeitet nach dem Lichtschrankenprinzip und be- nützt als Lichtquelle eine Infrarot-LED. Das Sendeelement sendet paralleles Licht auf das gegenüberliegen- de Empfangselement, das aus einem optischen Zeilenelement mit 74 Pixel besteht. Je nachdem, wie weit die Bahn das Senderelement abdeckt, werden mehr oder weniger Pixel im Empfängerelement be- lichtet.
  • Seite 4: Installation

    Infrarot-Kantensensor FR 44.. Direkte Sonnenbestrahlung auf den Empfänger, sowie Beleuch- tungsquellen in der Nähe des Kantensensors können zu Störun- gen führen. In diesem Fall muss der Kantensensor gegen Fremd- licht abgeschirmt werden. 4. Installation  Signalleitung abgeschirmt und getrennt von starkstromführenden Leitungen nach EMV-Merkblatt verlegen.
  • Seite 5: Einstellungen

    Infrarot-Kantensensor FR 44.. 6. Einstellungen Im Setup Modus können Setup Parameter angezeigt und teilweise auch verändert werden. Um in den Setup Modus der Reglerkarte zu gelangen, benötigt man eine Bedieneinheit RT 4019. 6.1 Parameter Im Feld Nummer der Tabelle steht die Parameternummer, im Feld Name die Kurzbezeichnung.
  • Seite 6: Kantensensor Kalibrieren

    Infrarot-Kantensensor FR 44.. Name Default Min. Max. Einheit Beschreibung .2.2. OUT gain Verstärkung äußeres CCD-Segment (E+L Service) .2.3. Calib. bright Der aktuelle Parameterwert von Parameter .1.1. der während der Kalibrierung anliegt, wird in diesem Para- meter gespeichert .2.4. reserved 24 Zur Zeit nicht belegt .2.5.
  • Seite 7: Technische Daten

    Infrarot-Kantensensor FR 44.. 8. Technische Betriebsspannung 5 V DC Stromaufnahme ca. 20 mA Daten Messbereich ±3 mm Auflösung 0,1 mm Wellenlänge 880 nm Umgebungstemperatur +10 °C bis +50 °C Lagertemperatur -25 °C bis +80 °C Leitungslänge max. 5 m Schutzart max.
  • Seite 8 Erhardt + Leimer GmbH Postfach 10 15 40 D-86136 Augsburg Telefon (0821) 24 35-0 Telefax (0821) 24 35-6 66 Internet http://www.erhardt-leimer.com E-mail info@erhardt-leimer.com...
