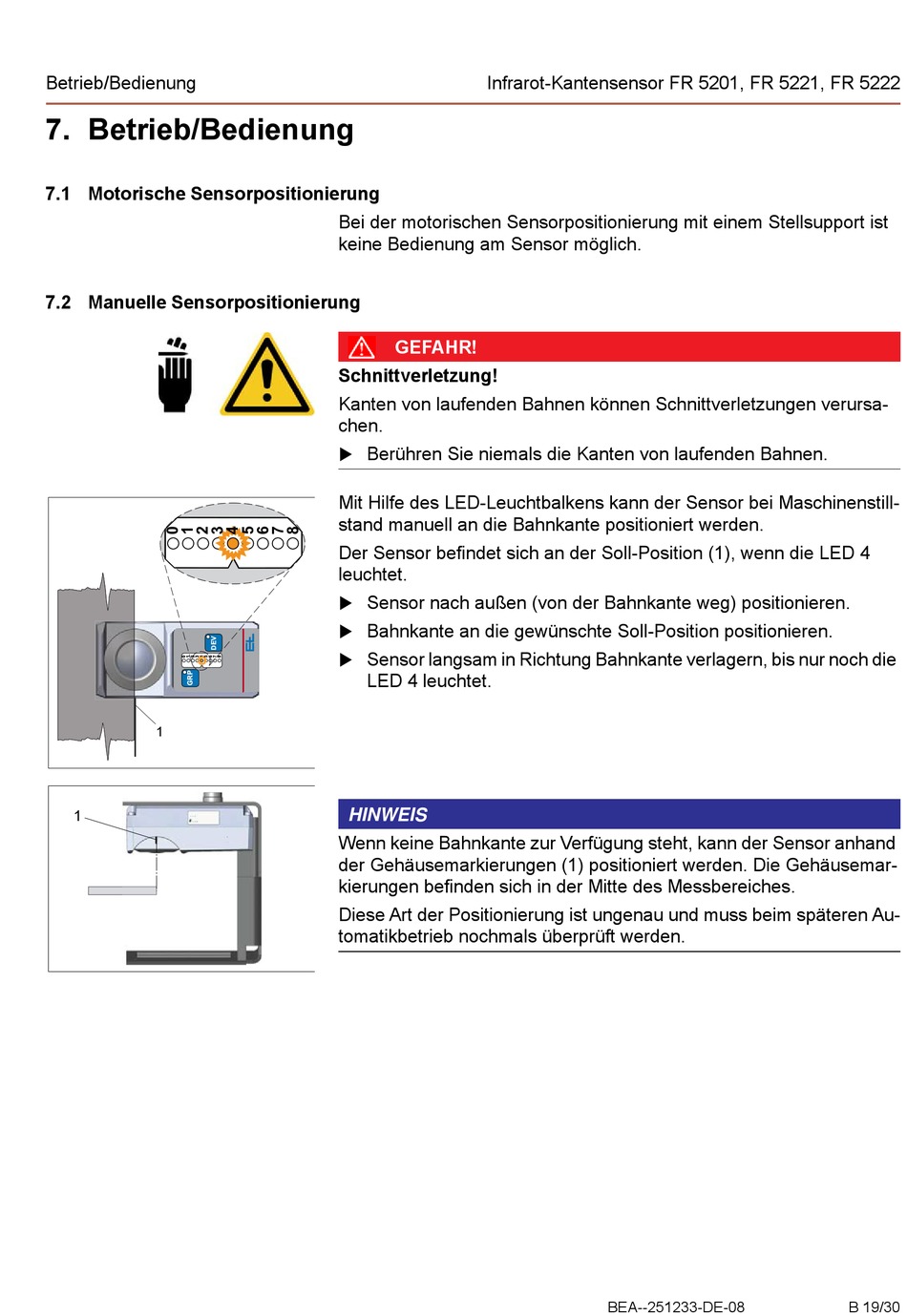

7. Betrieb/Bedienung
7.1 Motorische Sensorpositionierung
7.2 Manuelle Sensorpositionierung
1
1
Infrarot-Kantensensor FR 5201, FR 5221, FR 5222
Bei der motorischen Sensorpositionierung mit einem Stellsupport ist
keine Bedienung am Sensor möglich.
GEFAHR!
Schnittverletzung!
Kanten von laufenden Bahnen können Schnittverletzungen verursa-
chen.
Berühren Sie niemals die Kanten von laufenden Bahnen.

Mit Hilfe des LED-Leuchtbalkens kann der Sensor bei Maschinenstill-
stand manuell an die Bahnkante positioniert werden.
Der Sensor befindet sich an der Soll-Position (1), wenn die LED 4
leuchtet.
Sensor nach außen (von der Bahnkante weg) positionieren.

Bahnkante an die gewünschte Soll-Position positionieren.

Sensor langsam in Richtung Bahnkante verlagern, bis nur noch die

LED 4 leuchtet.
HINWEIS
Wenn keine Bahnkante zur Verfügung steht, kann der Sensor anhand
der Gehäusemarkierungen (1) positioniert werden. Die Gehäusemar-
kierungen befinden sich in der Mitte des Messbereiches.
Diese Art der Positionierung ist ungenau und muss beim späteren Au-
tomatikbetrieb nochmals überprüft werden.
BEA--251233-DE-08 B 19/30
