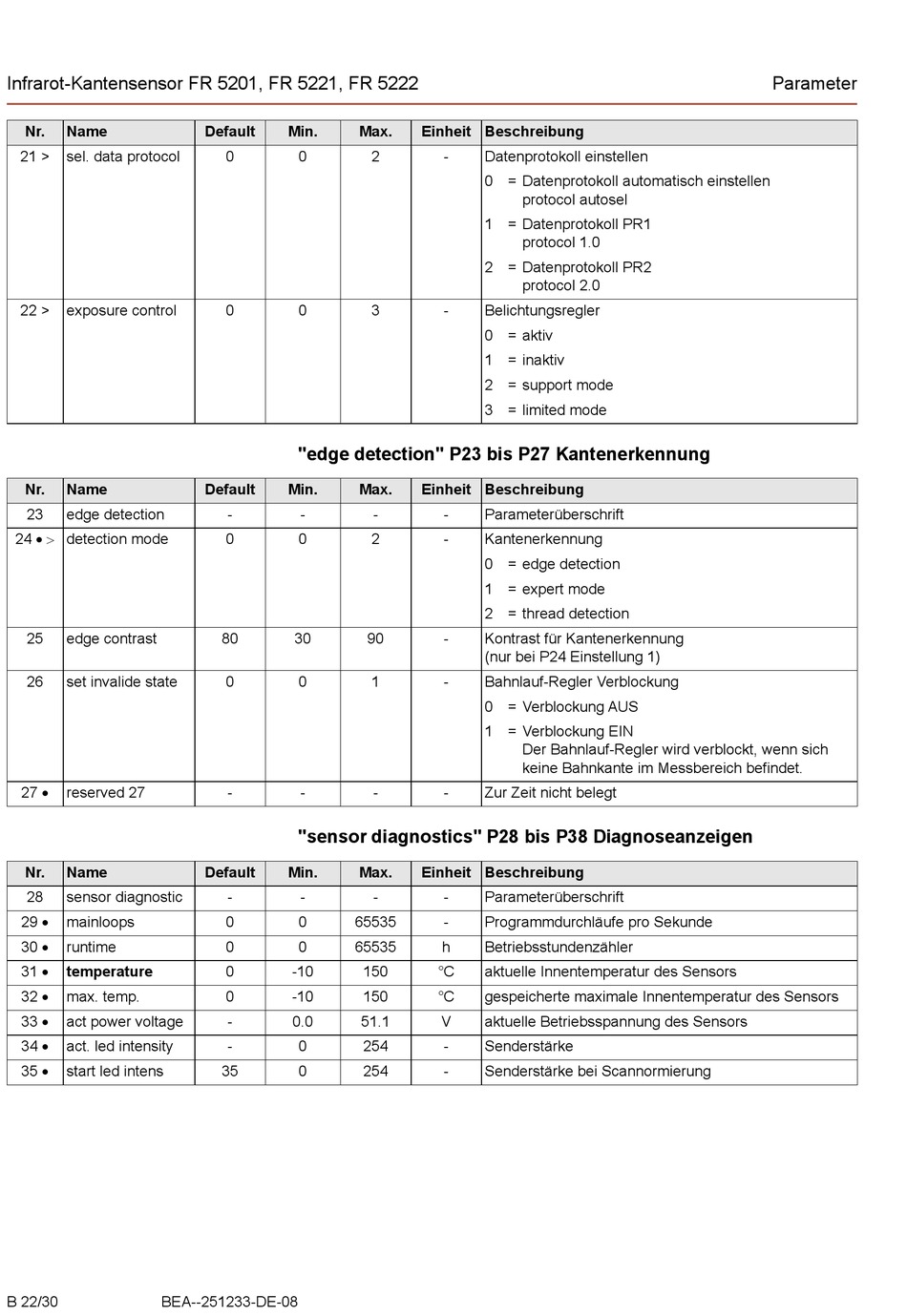

Infrarot-Kantensensor FR 5201, FR 5221, FR 5222
Nr. Name
21 > sel. data protocol
22 > exposure control
Nr. Name
23 edge detection
24  detection mode
25 edge contrast
26 set invalide state
27 
reserved 27
Nr. Name
28 sensor diagnostic
29 
mainloops
30 
runtime
31 
temperature
32 
max. temp.
33 
act power voltage
34 
act. led intensity
35 
start led intens
B 22/30 BEA--251233-DE-08
Default Min. Max.
0 0 2
0 0 3
"edge detection" P23 bis P27 Kantenerkennung
Default Min. Max.
- - -
0 0 2
80 30 90
0 0 1
- - -
"sensor diagnostics" P28 bis P38 Diagnoseanzeigen
Default Min. Max.
- - -
0 0 65535
0 0 65535
0 -10 150
0 -10 150
- 0.0 51.1
- 0 254
35 0 254
Einheit Beschreibung
- Datenprotokoll einstellen
0 = Datenprotokoll automatisch einstellen
protocol autosel
1 = Datenprotokoll PR1
protocol 1.0
2 = Datenprotokoll PR2
protocol 2.0
- Belichtungsregler
0 = aktiv
1 = inaktiv
2 = support mode
3 = limited mode
Einheit Beschreibung
- Parameterüberschrift
- Kantenerkennung
0 = edge detection
1 = expert mode
2 = thread detection
- Kontrast für Kantenerkennung
(nur bei P24 Einstellung 1)
- Bahnlauf-Regler Verblockung
0 = Verblockung AUS
1 = Verblockung EIN
Der Bahnlauf-Regler wird verblockt, wenn sich
keine Bahnkante im Messbereich befindet.
- Zur Zeit nicht belegt
Einheit Beschreibung
- Parameterüberschrift
- Programmdurchläufe pro Sekunde
h Betriebsstundenzähler
°C aktuelle Innentemperatur des Sensors
°C gespeicherte maximale Innentemperatur des Sensors
V aktuelle Betriebsspannung des Sensors
- Senderstärke
- Senderstärke bei Scannormierung
Parameter
