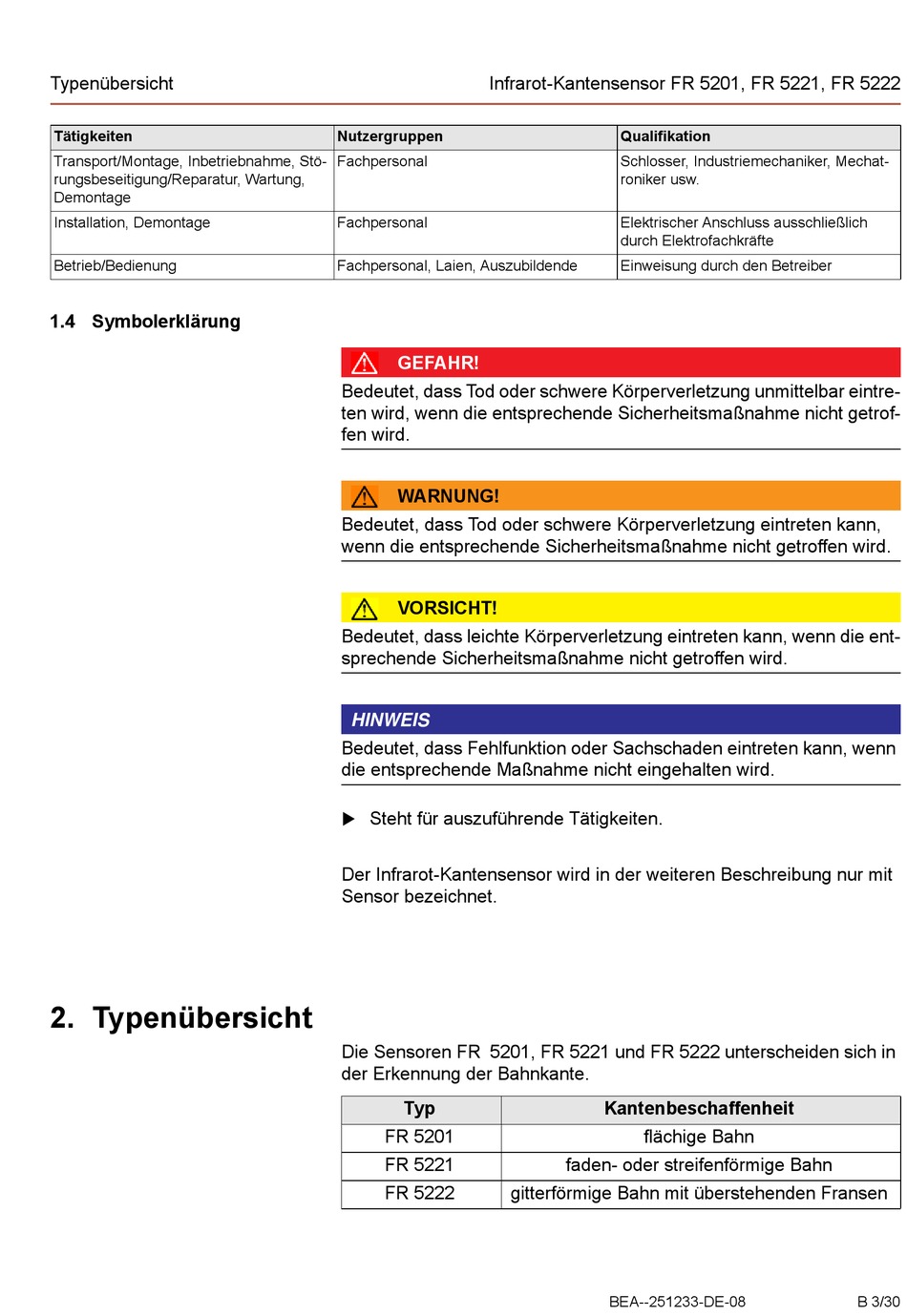

Symbolerklärung; Typenübersicht - Erhardt+Leimer FR 5201 Bedienungsanleitung

Typenübersicht
Tätigkeiten
Transport/Montage, Inbetriebnahme, Stö-
rungsbeseitigung/Reparatur, Wartung,
Demontage
Installation, Demontage
Betrieb/Bedienung
1.4 Symbolerklärung
2. Typenübersicht
Infrarot-Kantensensor FR 5201, FR 5221, FR 5222
Nutzergruppen
Fachpersonal
Fachpersonal
Fachpersonal, Laien, Auszubildende
GEFAHR!
Bedeutet, dass Tod oder schwere Körperverletzung unmittelbar eintre-
ten wird, wenn die entsprechende Sicherheitsmaßnahme nicht getrof-
fen wird.
WARNUNG!
Bedeutet, dass Tod oder schwere Körperverletzung eintreten kann,
wenn die entsprechende Sicherheitsmaßnahme nicht getroffen wird.
VORSICHT!
Bedeutet, dass leichte Körperverletzung eintreten kann, wenn die ent-
sprechende Sicherheitsmaßnahme nicht getroffen wird.
HINWEIS
Bedeutet, dass Fehlfunktion oder Sachschaden eintreten kann, wenn
die entsprechende Maßnahme nicht eingehalten wird.
Steht für auszuführende Tätigkeiten.

Der Infrarot-Kantensensor wird in der weiteren Beschreibung nur mit
Sensor bezeichnet.
Die Sensoren FR 5201, FR 5221 und FR 5222 unterscheiden sich in
der Erkennung der Bahnkante.
Typ
FR 5201
FR 5221
FR 5222
Qualifikation
Schlosser, Industriemechaniker, Mechat-
roniker usw.
Elektrischer Anschluss ausschließlich
durch Elektrofachkräfte
Einweisung durch den Betreiber
Kantenbeschaffenheit
flächige Bahn
faden- oder streifenförmige Bahn
gitterförmige Bahn mit überstehenden Fransen
