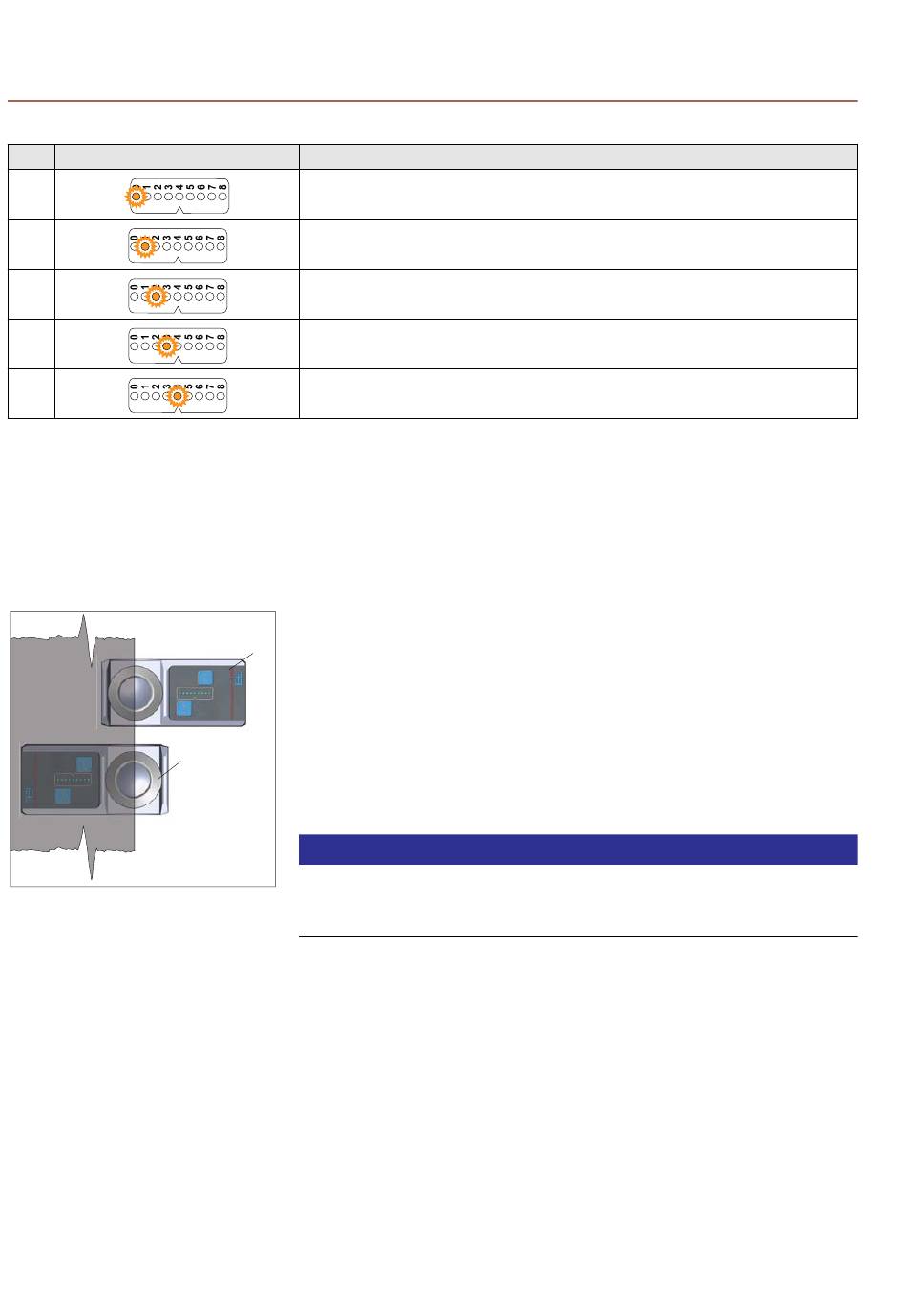

3.3.3.1 Übersicht Servicefunktionen
Nr. Anzeige
0
1
2
3
4

4. Montage

4.1 Allgemeine Hinweise
4.2 Sensor mit Reflektorbügel
B 8/30 BEA--251233-DE-08
Erklärung
Sensorabgleich
Abtastung einer flächigen Bahn
Abtastung einer gitterförmigen Bahn
Abtastung einer faden- bzw. streifenförmigen Bahn
Adresseinstellung Stellsupport
Das Kapitel Montage unterteilt sich in die Bereiche "Sensor mit Reflek-
torbügel" und "Sensor mit Reflektor".
1
Der Sensor sollte, wenn möglich, immer mit den Tasten nach außen
(1) montiert werden. Er kann aber auch (z.B. beengte Platzverhältnis-
se) um 180° gedreht (2) montiert werden.
Die Darstellungen in der Beschreibung beziehen sich immer auf die
empfohlene Montage (1).
2
Sollte der Sensor um 180° gedreht montiert werden, muss die Scan-
richtung in P17 mount direction invertiert werden.
HINWEIS
Eine Änderung von P17 mount direction muss immer mit der Service
Funktion 22 (P3 start service 22/Save Sensor Setup) im Sensor ge-
speichert werden.
Die Montage des Sensors an den Reflektorbügel ist identisch. Aller-
dings sind für die verschiedenen Arten von Bahnen unterschiedliche
Laufhöhen zulässig.
Montage
