Montage
Flächige Bahn (FR 5201)
Flächige Bahn mit Unterbrechungen
1
3
Die Laufhöhe der Bahn sollte sich im Bereich von 30 mm bis
160 mm (von der Linse aus gemessen) bewegen. Im Bereich
von 0 mm bis 30 mm ist ein sicheres Erkennen der Bahnkante
eingeschränkt. Es muss sichergestellt sein, dass die Bahn
weder den Sensor noch den Reflektor berührt.

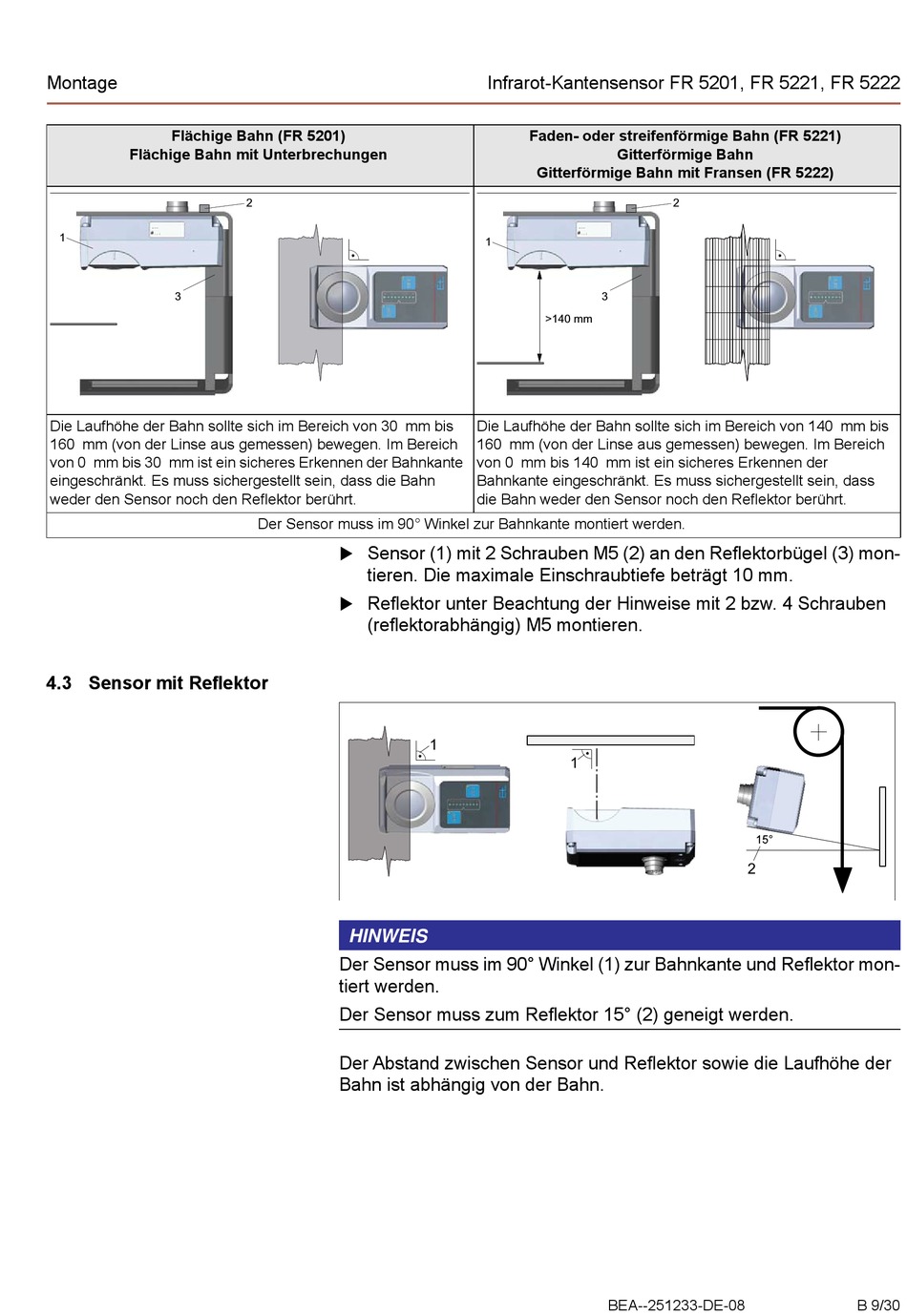

4.3 Sensor mit Reflektor

2
Der Sensor muss im 90° Winkel zur Bahnkante montiert werden.
Sensor (1) mit 2 Schrauben M5 (2) an den Reflektorbügel (3) mon-

tieren. Die maximale Einschraubtiefe beträgt 10 mm.
Reflektor unter Beachtung der Hinweise mit 2 bzw. 4 Schrauben

(reflektorabhängig) M5 montieren.
HINWEIS
Der Sensor muss im 90° Winkel (1) zur Bahnkante und Reflektor mon-
tiert werden.
Der Sensor muss zum Reflektor 15° (2) geneigt werden.
Der Abstand zwischen Sensor und Reflektor sowie die Laufhöhe der
Bahn ist abhängig von der Bahn.
Infrarot-Kantensensor FR 5201, FR 5221, FR 5222
Faden- oder streifenförmige Bahn (FR 5221)
Gitterförmige Bahn mit Fransen (FR 5222)
1
>140 mm
Die Laufhöhe der Bahn sollte sich im Bereich von 140 mm bis
160 mm (von der Linse aus gemessen) bewegen. Im Bereich
von 0 mm bis 140 mm ist ein sicheres Erkennen der
Bahnkante eingeschränkt. Es muss sichergestellt sein, dass
die Bahn weder den Sensor noch den Reflektor berührt.
1
1
Gitterförmige Bahn
2
3
2
BEA--251233-DE-08 B 9/30
