Infrarot-Kantensensor FR 5201, FR 5221, FR 5222
1
< -----
2

3.3.2 Messbereich Sensor

±10 mm
1
2
B 6/30 BEA--251233-DE-08

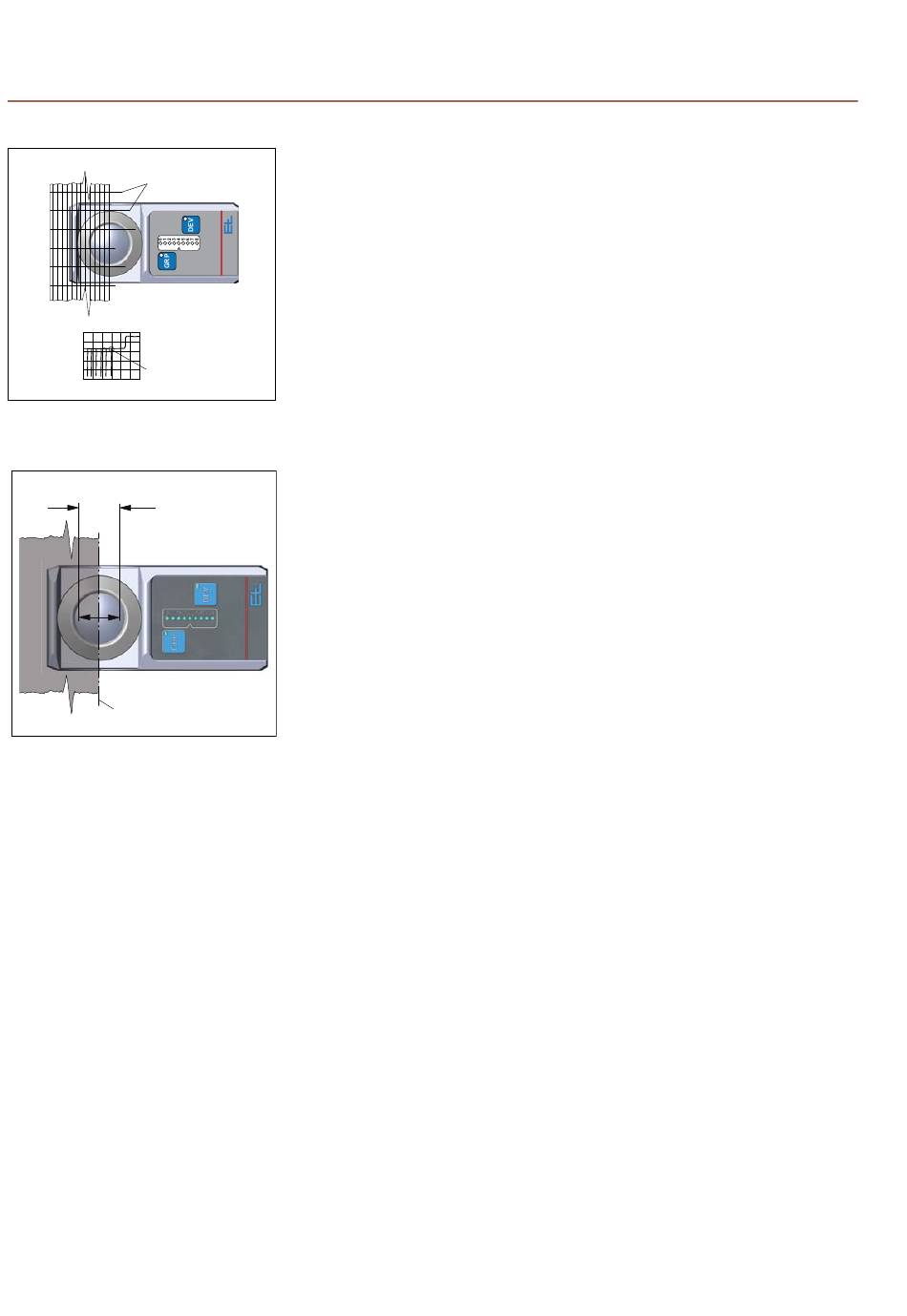

Besonderheit FR 5222
Der optik Aufbau des Sensors FR 5222 ermöglicht die Kantenerfas-
sung einer Bahn mit überstehenden Fransen (1). Diese Fransen
werden vom Sensor ignoriert. Der Sensor erfasst nur die durchge-
hende Bahnkante.
Der Messbereich (1) des Sensors beträgt ±10 mm. Für diesen
Bereich gibt der Sensor den Positionswert aus, welcher der Lage
der Bahnkante entspricht.
Die Soll-Position (2) ist die Mitte des Messbereiches. In Verbindung
mit einem digitalen Regler ist eine Verlagerung der Soll-Position
möglich.
