Infrarot-Kantensensor FR 5201, FR 5221, FR 5222

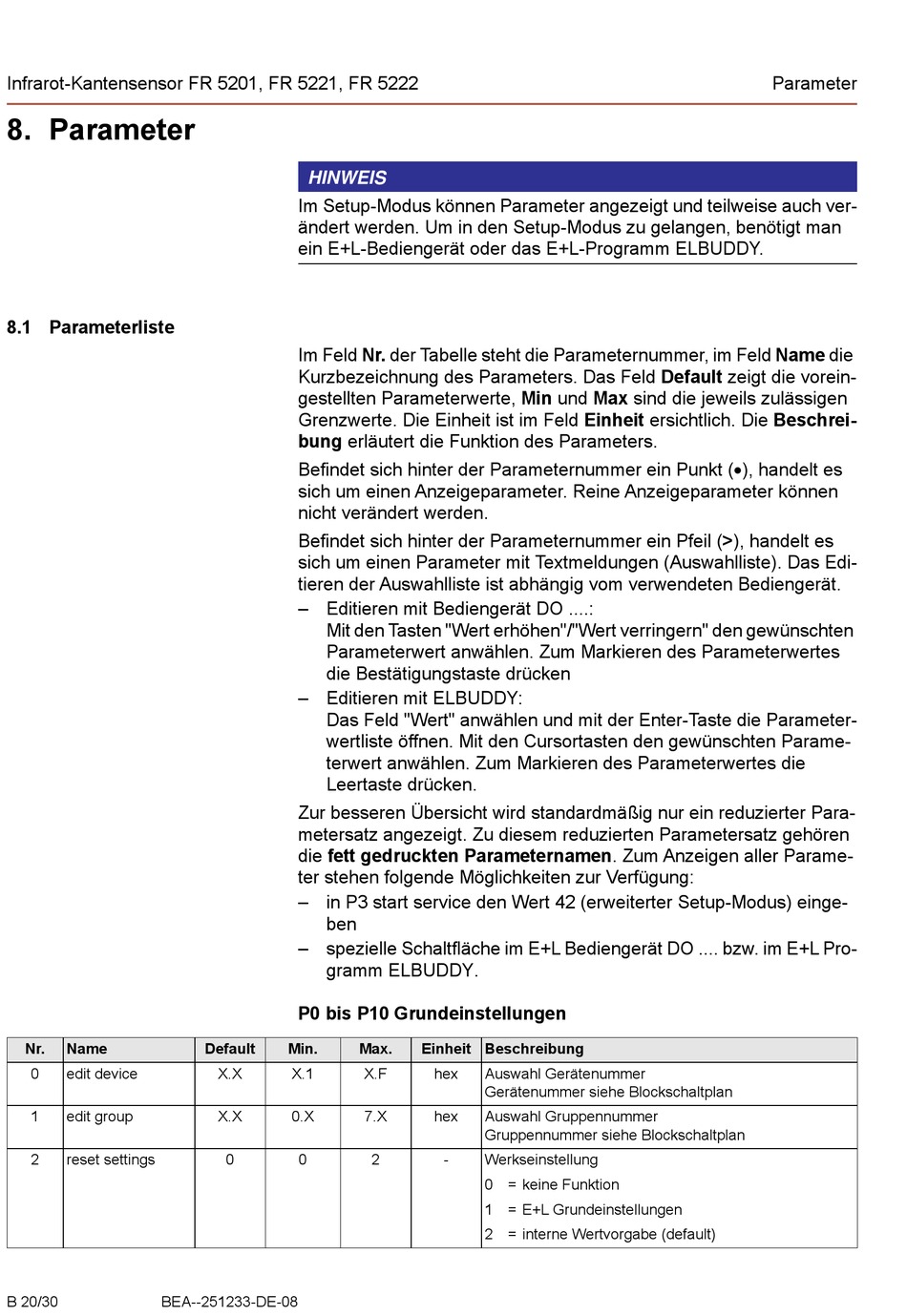

8. Parameter

8.1 Parameterliste

Nr. Name
0 edit device
1 edit group
2 reset settings
B 20/30 BEA--251233-DE-08
HINWEIS
Im Setup-Modus können Parameter angezeigt und teilweise auch ver-
ändert werden. Um in den Setup-Modus zu gelangen, benötigt man
ein E+L-Bediengerät oder das E+L-Programm ELBUDDY.
Im Feld Nr. der Tabelle steht die Parameternummer, im Feld Name die
Kurzbezeichnung des Parameters. Das Feld Default zeigt die vorein-
gestellten Parameterwerte, Min und Max sind die jeweils zulässigen
Grenzwerte. Die Einheit ist im Feld Einheit ersichtlich. Die Beschrei-
bung erläutert die Funktion des Parameters.
Befindet sich hinter der Parameternummer ein Punkt (), handelt es
sich um einen Anzeigeparameter. Reine Anzeigeparameter können
nicht verändert werden.
Befindet sich hinter der Parameternummer ein Pfeil (>), handelt es
sich um einen Parameter mit Textmeldungen (Auswahlliste). Das Edi-
tieren der Auswahlliste ist abhängig vom verwendeten Bediengerät.
– Editieren mit Bediengerät DO ....:
Mit den Tasten "Wert erhöhen"/"Wert verringern" den gewünschten
Parameterwert anwählen. Zum Markieren des Parameterwertes
die Bestätigungstaste drücken
– Editieren mit ELBUDDY:
Das Feld "Wert" anwählen und mit der Enter-Taste die Parameter-
wertliste öffnen. Mit den Cursortasten den gewünschten Parame-
terwert anwählen. Zum Markieren des Parameterwertes die
Leertaste drücken.
Zur besseren Übersicht wird standardmäßig nur ein reduzierter Para-
metersatz angezeigt. Zu diesem reduzierten Parametersatz gehören
die fett gedruckten Parameternamen. Zum Anzeigen aller Parame-
ter stehen folgende Möglichkeiten zur Verfügung:
– in P3 start service den Wert 42 (erweiterter Setup-Modus) einge-
ben
– spezielle Schaltfläche im E+L Bediengerät DO .... bzw. im E+L Pro-
gramm ELBUDDY.
P0 bis P10 Grundeinstellungen
Default Min. Max.
X.X X.1 X.F
X.X 0.X 7.X
0 0 2
Einheit Beschreibung
hex Auswahl Gerätenummer
Gerätenummer siehe Blockschaltplan
hex Auswahl Gruppennummer
Gruppennummer siehe Blockschaltplan
- Werkseinstellung
0 = keine Funktion
1 = E+L Grundeinstellungen
2 = interne Wertvorgabe (default)
Parameter
