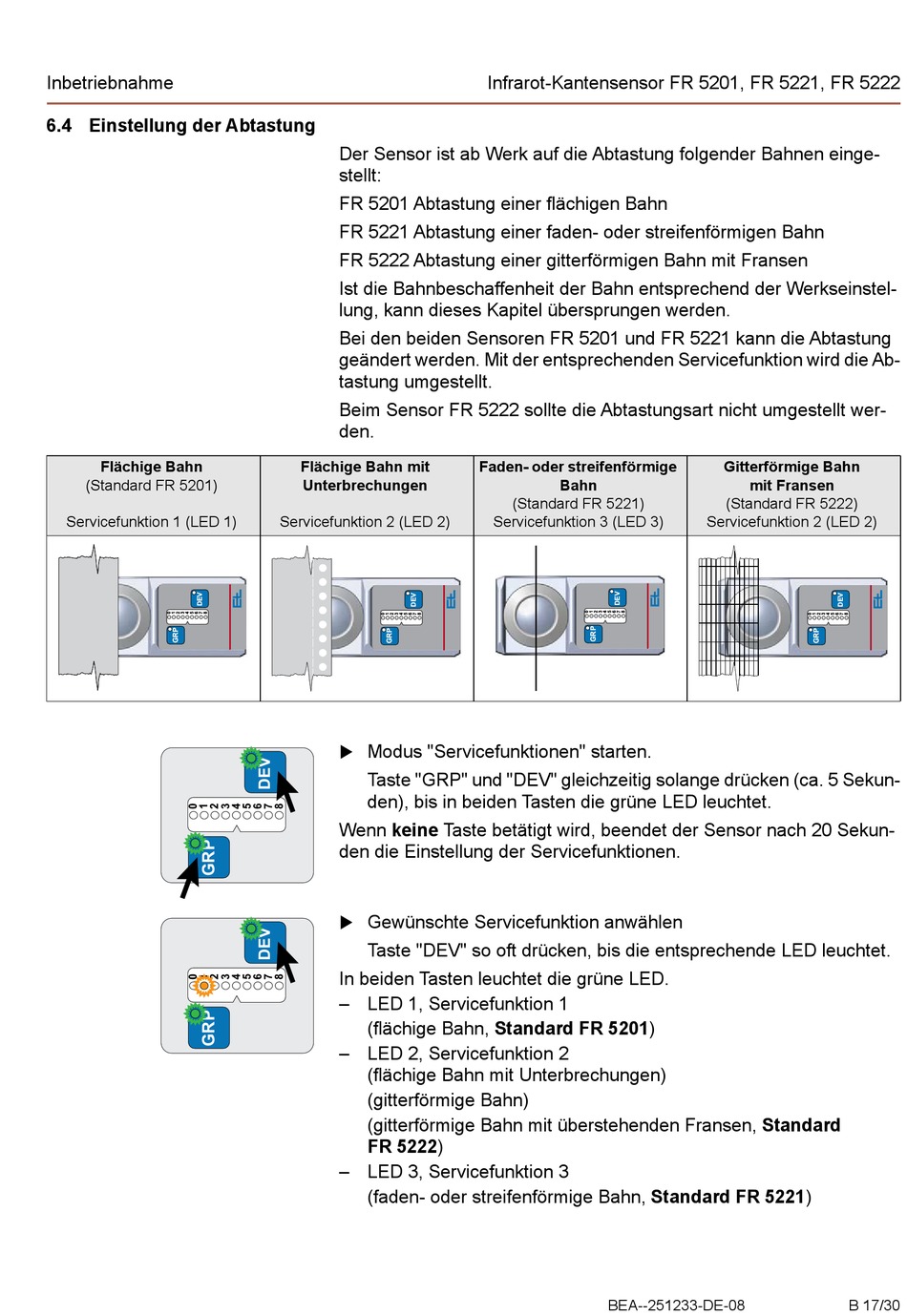

6.4 Einstellung der Abtastung

Flächige Bahn
(Standard FR 5201)
Servicefunktion 1 (LED 1)
Der Sensor ist ab Werk auf die Abtastung folgender Bahnen einge-
stellt:
FR 5201 Abtastung einer flächigen Bahn
FR 5221 Abtastung einer faden- oder streifenförmigen Bahn
FR 5222 Abtastung einer gitterförmigen Bahn mit Fransen
Ist die Bahnbeschaffenheit der Bahn entsprechend der Werkseinstel-
lung, kann dieses Kapitel übersprungen werden.
Bei den beiden Sensoren FR 5201 und FR 5221 kann die Abtastung
geändert werden. Mit der entsprechenden Servicefunktion wird die Ab-
tastung umgestellt.
Beim Sensor FR 5222 sollte die Abtastungsart nicht umgestellt wer-
den.
Flächige Bahn mit
Unterbrechungen
Servicefunktion 2 (LED 2)
Modus "Servicefunktionen" starten.

Taste "GRP" und "DEV" gleichzeitig solange drücken (ca. 5 Sekun-
den), bis in beiden Tasten die grüne LED leuchtet.
Wenn keine Taste betätigt wird, beendet der Sensor nach 20 Sekun-
den die Einstellung der Servicefunktionen.
Gewünschte Servicefunktion anwählen

Taste "DEV" so oft drücken, bis die entsprechende LED leuchtet.
In beiden Tasten leuchtet die grüne LED.
– LED 1, Servicefunktion 1
(flächige Bahn, Standard FR 5201)
– LED 2, Servicefunktion 2
(flächige Bahn mit Unterbrechungen)
(gitterförmige Bahn)
(gitterförmige Bahn mit überstehenden Fransen, Standard
FR 5222)
– LED 3, Servicefunktion 3
(faden- oder streifenförmige Bahn, Standard FR 5221)
Infrarot-Kantensensor FR 5201, FR 5221, FR 5222
Faden- oder streifenförmige
Bahn
(Standard FR 5221)
Servicefunktion 3 (LED 3)
