Infrarot-Kantensensor FR 5201, FR 5221, FR 5222

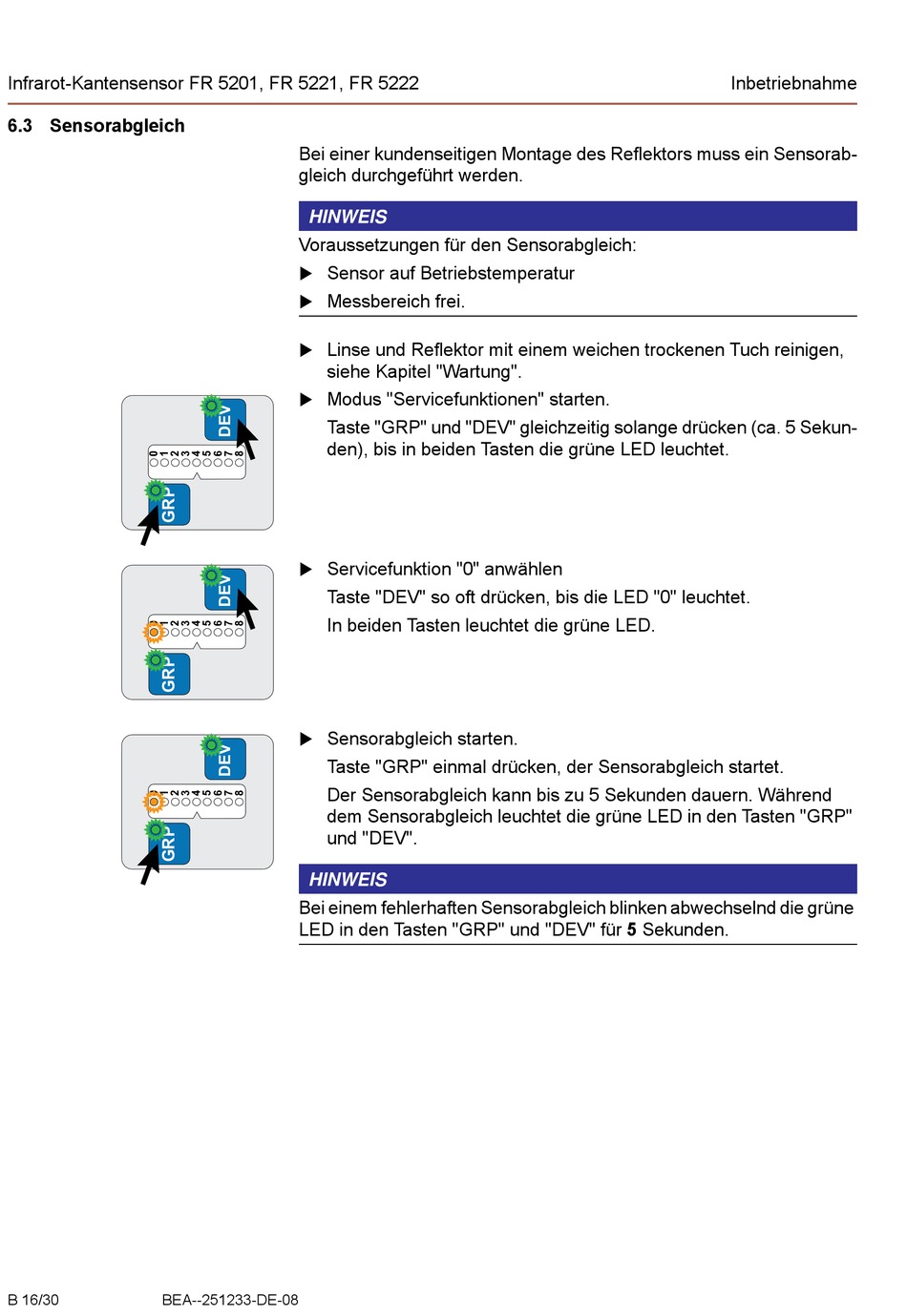

6.3 Sensorabgleich
B 16/30 BEA--251233-DE-08
Bei einer kundenseitigen Montage des Reflektors muss ein Sensorab-
gleich durchgeführt werden.
HINWEIS
Voraussetzungen für den Sensorabgleich:
Sensor auf Betriebstemperatur

Messbereich frei.

Linse und Reflektor mit einem weichen trockenen Tuch reinigen,

siehe Kapitel "Wartung".
Modus "Servicefunktionen" starten.

Taste "GRP" und "DEV" gleichzeitig solange drücken (ca. 5 Sekun-
den), bis in beiden Tasten die grüne LED leuchtet.
Servicefunktion "0" anwählen

Taste "DEV" so oft drücken, bis die LED "0" leuchtet.
In beiden Tasten leuchtet die grüne LED.
Sensorabgleich starten.

Taste "GRP" einmal drücken, der Sensorabgleich startet.
Der Sensorabgleich kann bis zu 5 Sekunden dauern. Während
dem Sensorabgleich leuchtet die grüne LED in den Tasten "GRP"
und "DEV".
HINWEIS
Bei einem fehlerhaften Sensorabgleich blinken abwechselnd die grüne
LED in den Tasten "GRP" und "DEV" für 5 Sekunden.
Inbetriebnahme
