Parameter
Nr.
Name
3
start service
4
FR 52
5
resolution abs.
6
range +/-
7
sensor value
8
abs. edge posi-
tion
9
act. data protocol
10 error code
11
reserved 11
Nr.
Name
12
sensor settings
13
display brightnes
14
display mode
15
send rate
16
signal inversion
17
mount direction
18
mount position
19
use support adr
20
invert support pos.
Default
Min.
Max.
0
0
199
X.X
X.X
X.X
2000
2000
2000
10.00
10.00
10.00
0.00
-10.00
10.00
0.0
-3276.8
3276.7
0
0
2
0
0
8
-
-
-
"sensor settings" P12 bis P22 Sensoreinstellungen
Default
Min.
Max.
-
-
-
8
0
15
0
0
3
5
5
100
0
0
1
0
0
1
0.0
-3276.8
3276.7
0.0
0.0
7.F
0
0
1

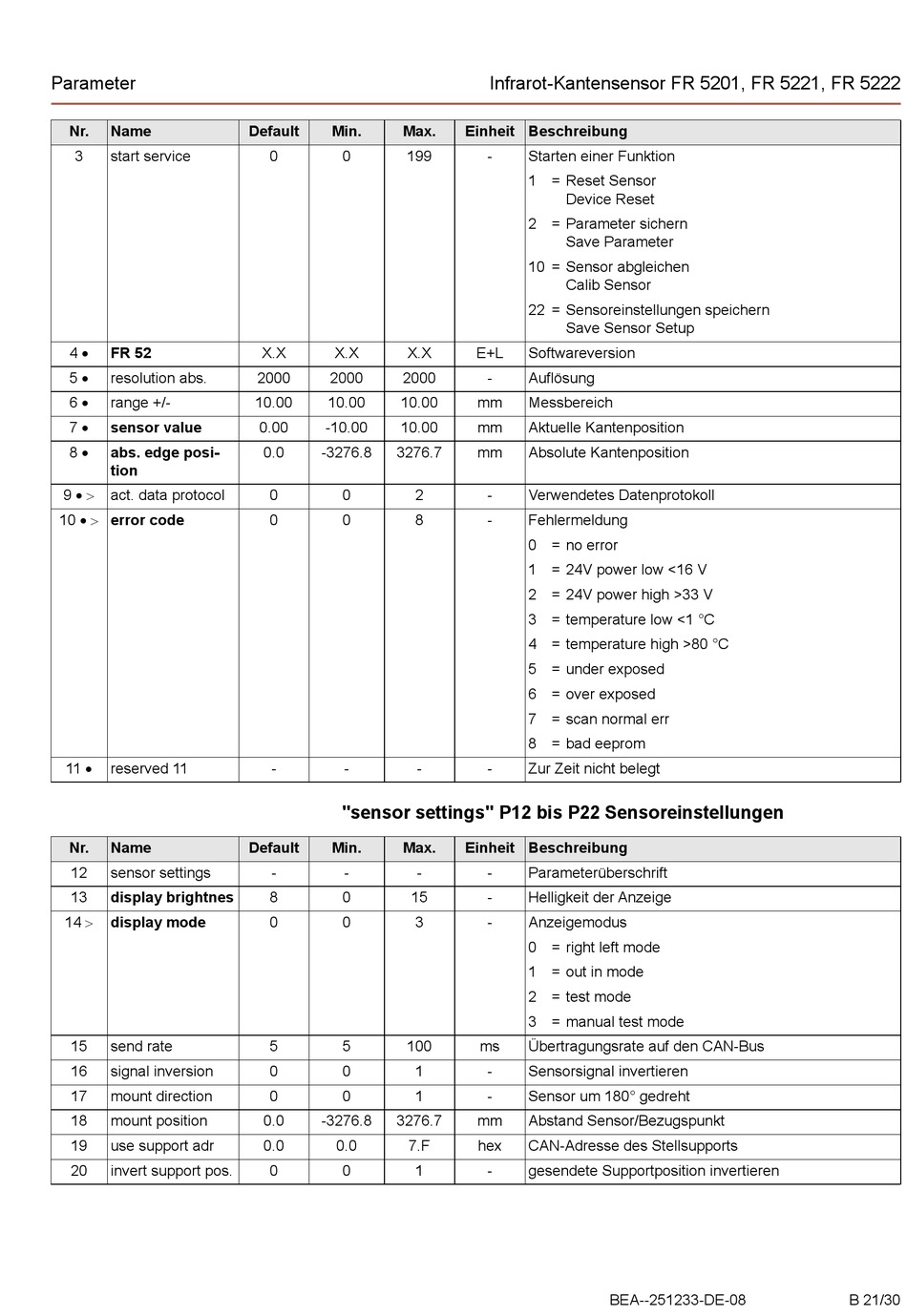

Infrarot-Kantensensor FR 5201, FR 5221, FR 5222
Einheit Beschreibung
-
Starten einer Funktion
1 = Reset Sensor
Device Reset
2 = Parameter sichern
Save Parameter
10 = Sensor abgleichen
Calib Sensor
22 = Sensoreinstellungen speichern
Save Sensor Setup
E+L
Softwareversion
-
Auflösung
mm
Messbereich
mm
Aktuelle Kantenposition
mm
Absolute Kantenposition
-
Verwendetes Datenprotokoll
-
Fehlermeldung
0 = no error
1 = 24V power low <16 V
2 = 24V power high >33 V
3 = temperature low <1 °C
4 = temperature high >80 °C
5 = under exposed
6 = over exposed
7 = scan normal err
8 = bad eeprom
-
Zur Zeit nicht belegt
Einheit Beschreibung
-
Parameterüberschrift
-
Helligkeit der Anzeige
-
Anzeigemodus
0 = right left mode
1 = out in mode
2 = test mode
3 = manual test mode
ms
Übertragungsrate auf den CAN-Bus
-
Sensorsignal invertieren
-
Sensor um 180° gedreht
mm
Abstand Sensor/Bezugspunkt
hex
CAN-Adresse des Stellsupports
-
gesendete Supportposition invertieren
BEA--251233-DE-08
B 21/30
