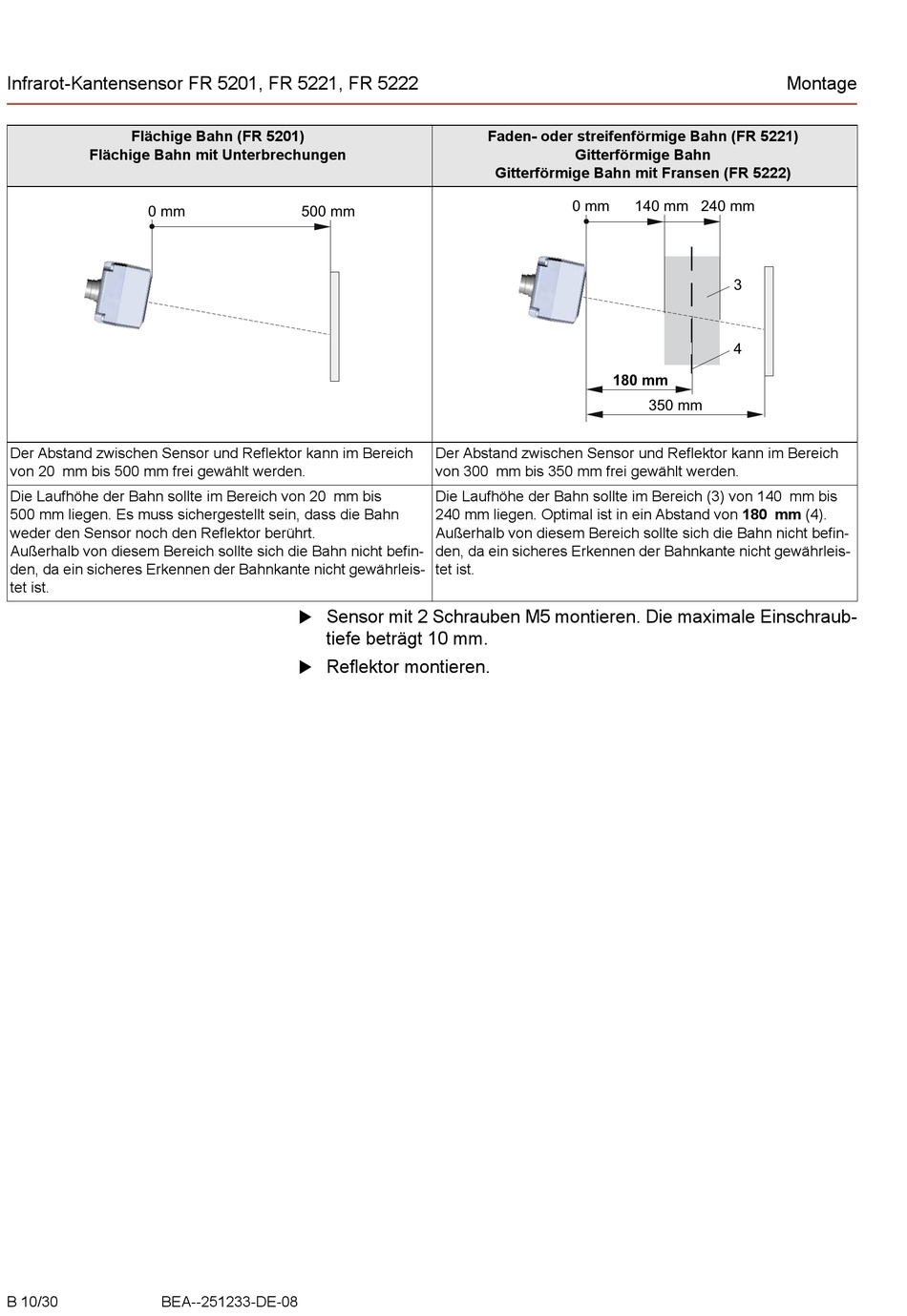

Infrarot-Kantensensor FR 5201, FR 5221, FR 5222
Flächige Bahn (FR 5201)
Flächige Bahn mit Unterbrechungen
0 mm
Der Abstand zwischen Sensor und Reflektor kann im Bereich
von 20 mm bis 500 mm frei gewählt werden.
Die Laufhöhe der Bahn sollte im Bereich von 20 mm bis
500 mm liegen. Es muss sichergestellt sein, dass die Bahn
weder den Sensor noch den Reflektor berührt.
Außerhalb von diesem Bereich sollte sich die Bahn nicht befin-
den, da ein sicheres Erkennen der Bahnkante nicht gewährleis-
tet ist.
B 10/30 BEA--251233-DE-08
500 mm
Der Abstand zwischen Sensor und Reflektor kann im Bereich
von 300 mm bis 350 mm frei gewählt werden.
Die Laufhöhe der Bahn sollte im Bereich (3) von 140 mm bis
240 mm liegen. Optimal ist in ein Abstand von 180 mm (4).
Außerhalb von diesem Bereich sollte sich die Bahn nicht befin-
den, da ein sicheres Erkennen der Bahnkante nicht gewährleis-
tet ist.
Sensor mit 2 Schrauben M5 montieren. Die maximale Einschraub-

tiefe beträgt 10 mm.
Reflektor montieren.

Faden- oder streifenförmige Bahn (FR 5221)
Gitterförmige Bahn
Gitterförmige Bahn mit Fransen (FR 5222)
0 mm 140 mm
180 mm
350 mm
Montage
240 mm
3
4
