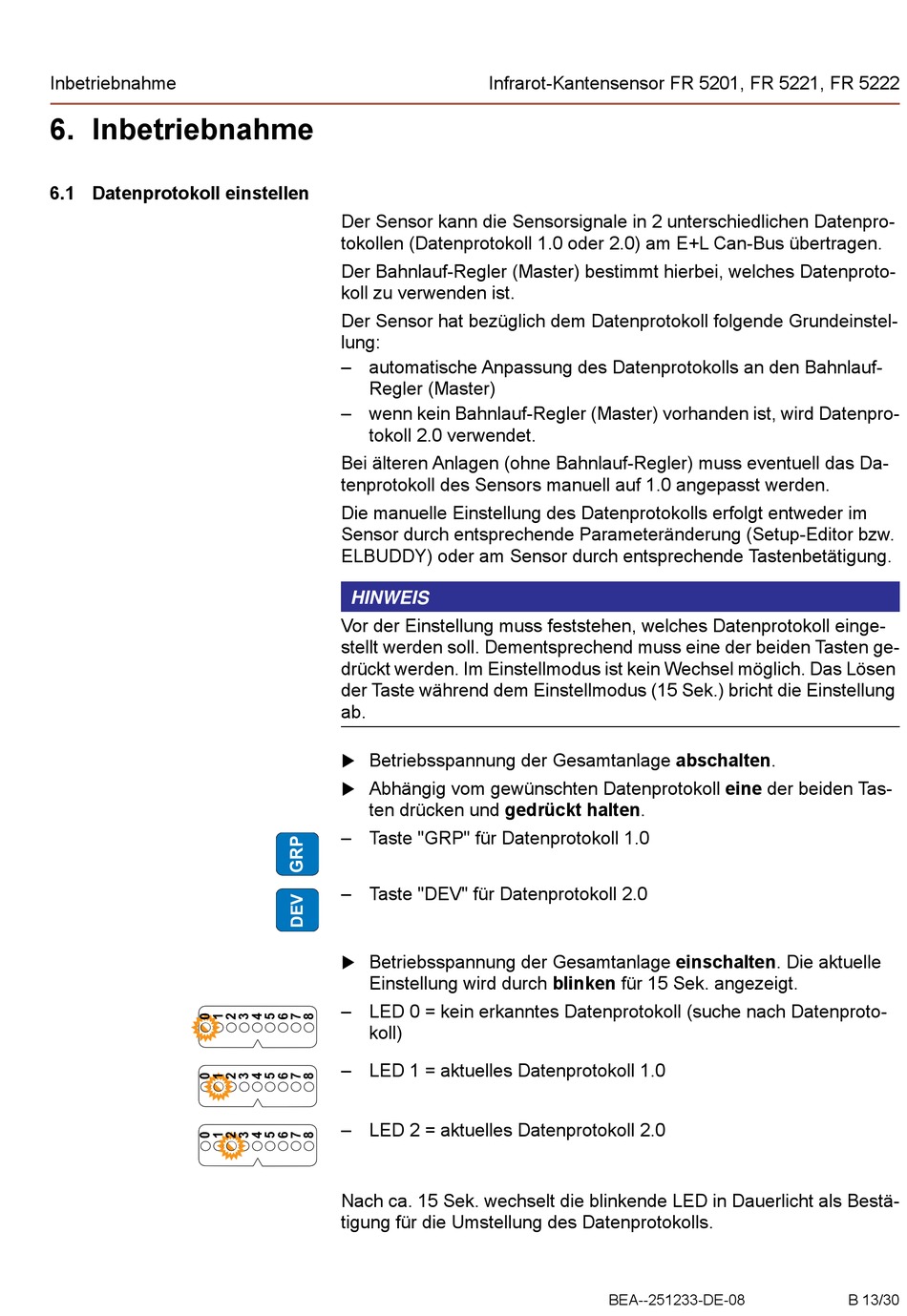

6. Inbetriebnahme

6.1 Datenprotokoll einstellen

Infrarot-Kantensensor FR 5201, FR 5221, FR 5222
Der Sensor kann die Sensorsignale in 2 unterschiedlichen Datenpro-
tokollen (Datenprotokoll 1.0 oder 2.0) am E+L Can-Bus übertragen.
Der Bahnlauf-Regler (Master) bestimmt hierbei, welches Datenproto-
koll zu verwenden ist.
Der Sensor hat bezüglich dem Datenprotokoll folgende Grundeinstel-
lung:
– automatische Anpassung des Datenprotokolls an den Bahnlauf-
Regler (Master)
– wenn kein Bahnlauf-Regler (Master) vorhanden ist, wird Datenpro-
tokoll 2.0 verwendet.
Bei älteren Anlagen (ohne Bahnlauf-Regler) muss eventuell das Da-
tenprotokoll des Sensors manuell auf 1.0 angepasst werden.
Die manuelle Einstellung des Datenprotokolls erfolgt entweder im
Sensor durch entsprechende Parameteränderung (Setup-Editor bzw.
ELBUDDY) oder am Sensor durch entsprechende Tastenbetätigung.
HINWEIS
Vor der Einstellung muss feststehen, welches Datenprotokoll einge-
stellt werden soll. Dementsprechend muss eine der beiden Tasten ge-
drückt werden. Im Einstellmodus ist kein Wechsel möglich. Das Lösen
der Taste während dem Einstellmodus (15 Sek.) bricht die Einstellung
ab.
Betriebsspannung der Gesamtanlage abschalten.

Abhängig vom gewünschten Datenprotokoll eine der beiden Tas-

ten drücken und gedrückt halten.
– Taste "GRP" für Datenprotokoll 1.0
– Taste "DEV" für Datenprotokoll 2.0
Betriebsspannung der Gesamtanlage einschalten. Die aktuelle

Einstellung wird durch blinken für 15 Sek. angezeigt.
– LED 0 = kein erkanntes Datenprotokoll (suche nach Datenproto-
koll)
– LED 1 = aktuelles Datenprotokoll 1.0
– LED 2 = aktuelles Datenprotokoll 2.0
Nach ca. 15 Sek. wechselt die blinkende LED in Dauerlicht als Bestä-
tigung für die Umstellung des Datenprotokolls.
