Tryb AR (automatyczne zamykanie)
Krótkie naciśnięcie przycisku
sygnału sterowania powoduje, że brama zaczyna poruszać się w
kierunku OTWARCIA, aż do osiągnięcia położenia końcowego
lub zatrzymania ruchu bramy przez naciśnięcie przycisku
upływie ustawionego czasu otwarcia rozpoczyna się odliczanie
czasu ostrzegawczego zgodnie z ustawieniem w punkcie 46 me-
nu, po czym brama zamyka się automatycznie.
Jeżeli w położeniu krańcowym otwarcia bramy lub w trakcie za-
mykania bramy naciśnięty zostanie przycisk
nie przerwana.
Po 20x zwrotach w trakcie zamykania bramy, funkcja AR zostanie
przerwana w położeniu krańcowym otwarcia bramy. Jej aktywo-
wanie możliwe jest za pomocą ponownego polecenia startu.
Praca w trybie AR ze skróceniem czasu za pomocą bramki
świetlnej
Działanie tej funkcji jest podobne do funkcji opisanej powyżej.
Różnica polega na przerwaniu czasu utrzymania w położeniu
otwartej i rozpoczęciu czasu ostrzeżenia w momencie przerwania
bramki świetlnej. Po upływie czasu ostrzeżenia, brama zostanie
automatycznie zamknięta.
Otwarcie bramy w ½
Naciśnięcie przycisku powoduje otwarcie bramy w ½ (punkt 32
menu). Funkcja ta nie jest dostępna w półautomatycznym trybie
otwierania/zamykania oraz w przypadku zastosowania kurtyny
świetlnej.
Tryb awaryjny
Niebezpieczeństwo zmiażdżenia i uderzenia
OSTRZEŻENIE
przez poruszającą się bramę w trybie
awaryjnym
W trakcie zamykania bramy może dojść do ude-
rzenia lub kolizji osób z bramą.
• W celu uruchomienia trybu awaryjnego, ko-
nieczne jest sprawdzenie i stwierdzenie peł-
nej sprawności bramy.
• W „półautomatycznym" trybie pracy bramy
należy zagwarantować pełną widoczność
bramy z miejsca sterowania.
Tryb awaryjny umożliwia sterowanie bramy w przypadku uszko-
dzenia lub zadziałania urządzenia zabezpieczającego.
Tryb awaryjny jest uruchamiany przy wskazaniu E06 lub E07 po-
przez ciągłe naciśnięcie przycisku „Otwórz" lub „Zamknij" przez
5 sekund oraz jest sygnalizowany pojawieniem się komunikatu
F30 na wyświetlaczu.
Sterowanie przełącza się do trybu „Otwarcie / zamknięcie w trybie
półautomatycznym"
Oświetlenie i/lub światło ostrzegawcze (opcjonalnie)
Sterowanie jest wyposażone w 2 wyjścia przekaźnikowe, umożli-
wiające włączenie oświetlenia lub sygnalizatora ostrzegawczego
(punkty 45 i 46 menu).
Zewnętrzne urządzenia sterujące / czujniki (opcja)
Brama może być otwierana i zamykana przez zewnętrzne urzą-
dzenia sterujące / czujniki.
94 - PL
lub pojawienie się zewnętrznego
, funkcja AR zosta-
Ręczny pilot zdalnego sterowania (opcja)
Tryb pracy nadajnika ręcznego może zostać wybrany w menu 6
w punkcie 64 menu:
Przycisk Start (działanie w trybie pracy impulsu OTWARCIE /
ZAMKNIĘCIE):
. Po
• Pierwszy impuls:
Napęd uruchamia się i przesuwa bramę do zadanego
położenia końcowego OTWARCIA lub ZAMKNIĘCIA.
• Impuls w trakcie przesuwu:
Brama zatrzymuje się.
• Ponowny impuls:
Brama rozpoczyna przesuw w przeciwnym kierunku.
Tryb AR:
• Impuls: Brama otwiera się
Przycisk otwierania bramy w ½:
• Działa podobnie jak przycisk Start, ale brama przesunie się
tylko do ustawionej pozycji otwarcia w ½.
Przycisk oświetlenia:
• Funkcja oświetlenia powoduje uruchomienie światła
ciągłego, włączanego/wyłączanego niezależnie od ruchu
bramy.
Przełącznik kluczykowy (opcja)
Sterownik posiada wejście przełącznika kluczykowego. Umożli-
wia on aktywowanie różnych funkcji za pomocą punktu 50 menu
"Działanie przełącznika kluczykowego".

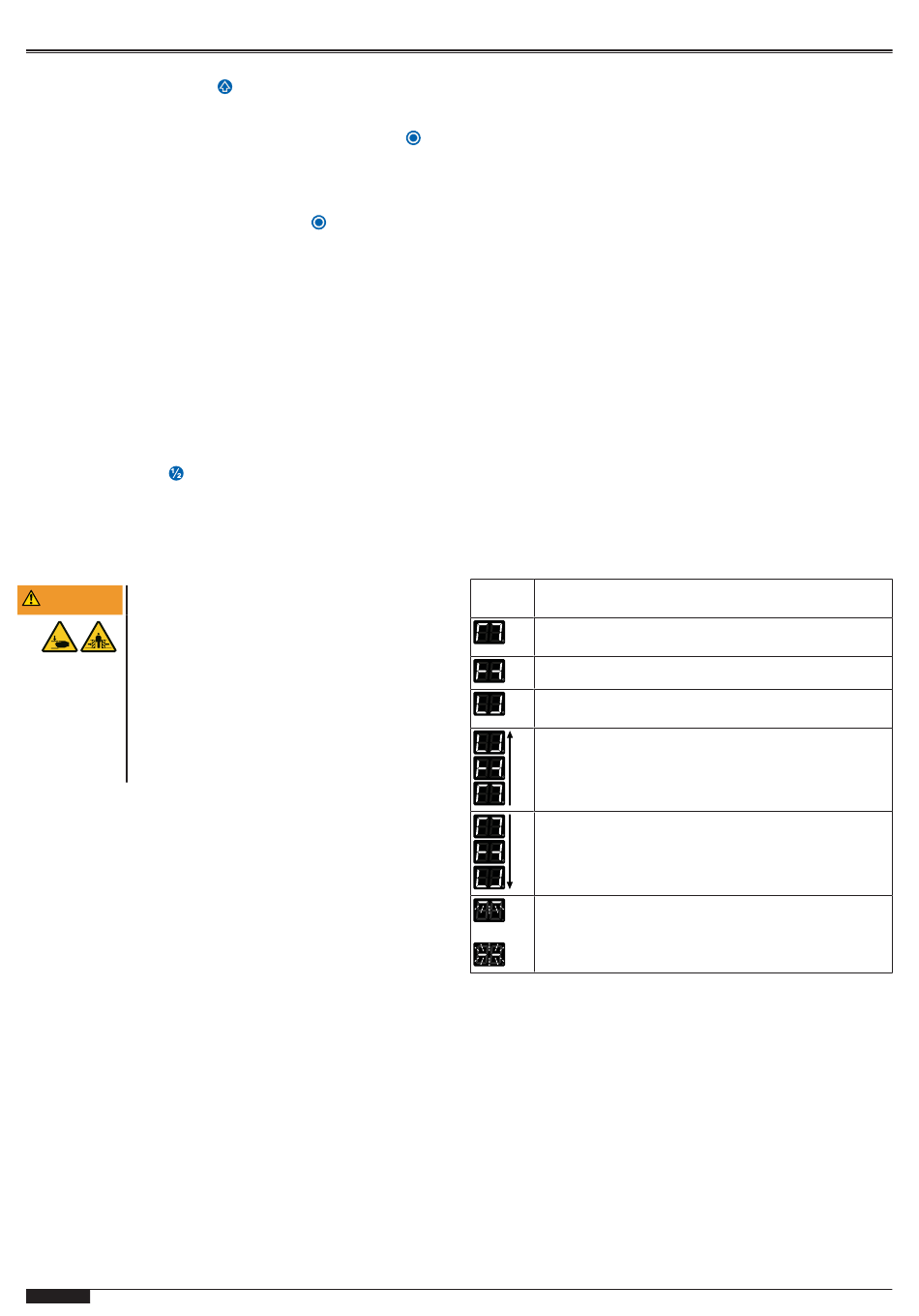

Wskaźnik ruchu bramy
Wyświe Stan
tlacz
Górne położenie końcowe OTWARCIA zostało
osiągnięte
Położenie końcowe nie zostało osiągnięte.
Dolne położenie końcowe ZAMKNIĘCIA zostało
osiągnięte
Wskazanie dla otwierania bramy, częstotliwość
działania
Wskazanie dla zamykania bramy, częstotliwość
działania
Błyskanie wewnętrznych segmentów: Timer
automatycznego zamykania jest aktywny
lub
