Verlichting en / of voorwaarschuwingslamp (optioneel)
De besturing heeft 2 relaisuitgangen, waarmee de verlichting of
een voorwaarschuwingslamp kan worden geschakeld (menu-
punt 45 en 46).
Externe commandotoestellen / pulsgevers (optioneel)
De deur kan door externe commandotoestellen / pulsgevers wor-
den geopend en gesloten.
Draadloze handzender (optioneel)
De bedrijfsmodus van de draadloze handzender kan via menu 6
bij menupunt 64 worden geselecteerd.
Knop start (functieverloop in bedrijfsmodus puls OPEN /
puls DICHT):
• Geven van eerste puls:
aandrijving start en beweegt de deur naar de eindpositie
OPEN of DICHT.
• Geven van een puls tijdens de beweging:
de deur stopt.
• Opnieuw geven van een puls:
de deurbeweging wordt voortgezet in tegengestelde richting.
AR-bedrijf:
• Geven van een puls: de deur opent
Knop ½-deuropening:
• Werking zoals bij knop start , de deur beweegt echter
slechts naar de ingestelde ½ deuropening.
Knop verlichting:
• Bij de verlichtingsfunctie gaat het om een permanente
verlichting, die onafhankelijk van de deurbeweging "AAN /
UIT" kan worden geschakeld.
Functie sleutelschakelaar (optioneel)
De besturing heeft een ingang voor een sleutelschakelaar. Onder
menupunt 50 "Functie sleutelschakelaar" is het mogelijk hiermee
verschillende functies te activeren.

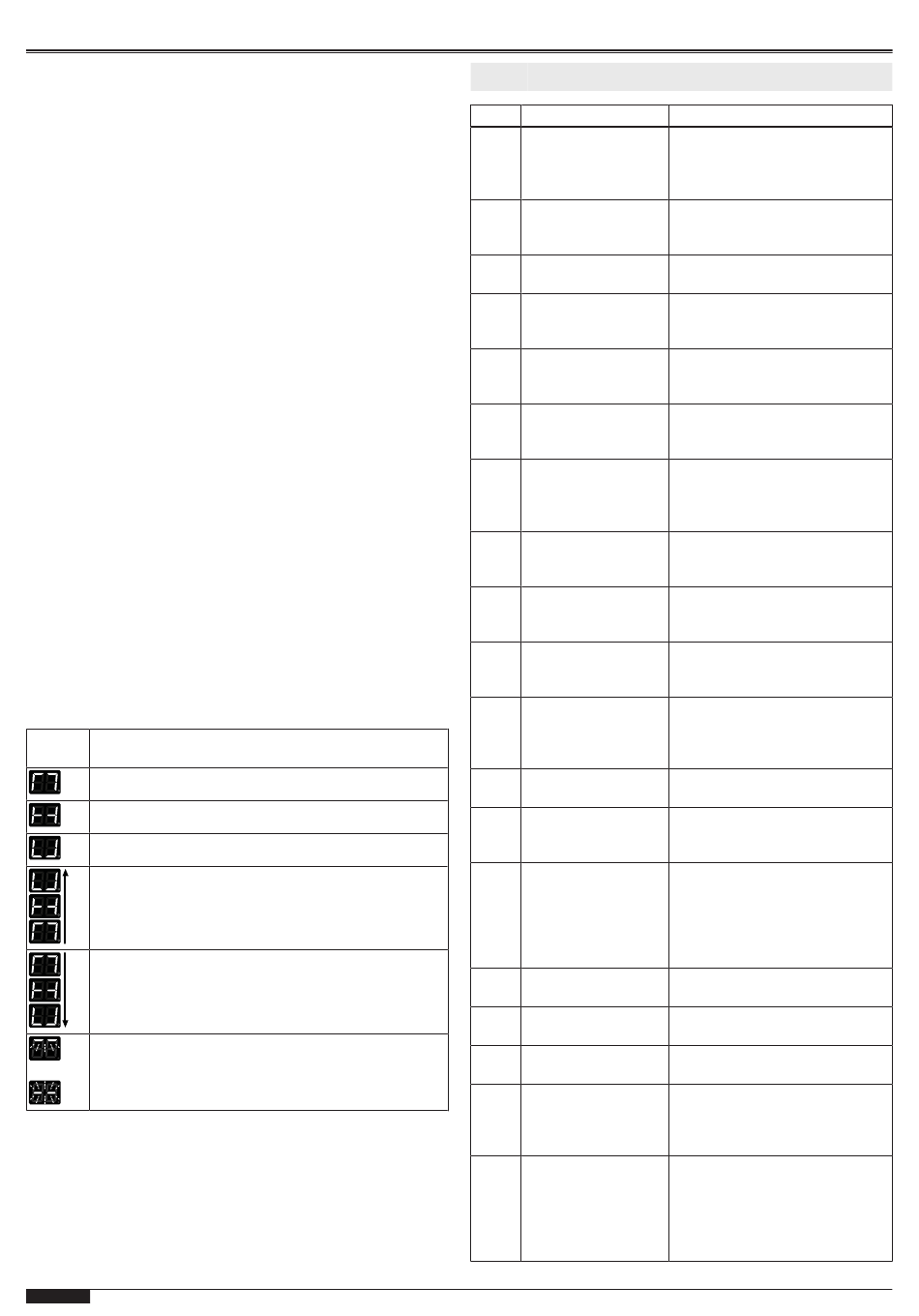

Statusindicatie deurbeweging
Indicati Toestand
e
Bovenste eindpositie OPEN bereikt
Deureindpositie is niet bereikt
Onderste eindpositie DICHT bereikt
Weergave loopfrequentie deur openen
Weergave loopfrequentie deur sluiten
Knipperen van de binnenste segmenten: Timer voor
automatisch sluiten is actief
of
78 - NL
8

Foutdiagnose

Fout Toestand
E02 Deur opent of sluit
niet. Veiligheidsin-
gang J4.3/4 geacti-
veerd
E03 Deur opent of sluit
niet. Loopdeur geo-
pend
E04 De deur opent lang-
zaam
E05 Deur opent of sluit
niet. Veiligheidsscha-
kelaar is geactiveerd
E06 Deur beweegt niet in
tegengestelde rich-
ting / sluit niet
E07 Deur beweegt niet in
tegengestelde rich-
ting / sluit niet
E08 Deur opent of sluit
niet. DES-veiligheids-
circuit aandrijving ge-
opend
E09 Deur opent en sluit
niet
E10 Menupunt 36 op
waarde 3 of 4 inge-
steld
E11 Deur opent of sluit
niet. Slapkabelscha-
kelaar is geactiveerd
E91 Deur opent of sluit
niet. Permanent-
STOP-commando ge-
detecteerd
F01 Geen beweging van
de deur
F2 Geen reactie
F3
F4
F5 Reset is uitgevoerd
F10 Deur stopt kort na
startcommando
F19 Deur beweegt alleen
bij dodeman DICHT
F20 Deur beweegt alleen
bij dodeman DICHT
F21 Kortstondige bedrijfs-
onderbreking
F23 Geen reactie
T100 R
Diagnose
Toestand randapparatuur bij
J4.3/4 controleren.
Loopdeur sluiten.
Anti-Crash-sensor geactiveerd.
Beslag/geleiding controleren.
Aansluitleiding 8k2-profiel be-
schadigd, slapkabelschakelaar
controleren.
Sluitkant is geactiveerd. Menu-
punt 35 controleren.
Fotocel is geactiveerd. Menu-
punt 36 controleren.
Noodhandbediening geactiveerd.
Motor, thermische schakelaar is
geactiveerd, motoroverbelasting
of blokkering.
Geen deureindpositie ingeleerd.
Deureindposities inleren onder
menupunt 30 + 31.
Deur volledig openen en sluiten,
zodat de positie van de fotocel
kan worden bepaald.
Kabels controleren.
STOP-knop bij J1 controleren.
Folieknop STOP ingedrukt.
Feedback-remrelais ontbreekt.
Fout ontstaan bij zelftest. Bestu-
ring vervangen.
Netomgeving onderzoeken op
elektrische storingsbronnen, af-
stand motorkabel en / of signaal-
leidingen t.o.v. netkabels vergro-
ten, startknop op besturing in-
drukken voor normaal bedrijf.
Storing in de besturingselektroni-
ca. Besturing vervangen.
Test sluitkant mislukt. Sluitkant-
beveiliging controleren.
Test fotocel mislukt. Fotocel con-
troleren.
Tijdsoverschrijding deurbeweging
gedetecteerd (90 sec.). Deur op
zwaar lopen of blokkade controle-
ren. Eindposities controleren.
Elektronische deurvergrendeling
EDL100 reageert niet. Bekabeling
controleren. Grendelpen klemt,
grendelpen op zwaar lopen con-
troleren. De deurvergrendeling
niet met olie of vet smeren.
