Menu 9, menu serwisowe
Punkt Wpro- Wybór
menu wadzo-
na
wartość
98 Wskaźnik wersji oprogramowania - numer seryjny -
data wydania
99 Przywrócenie ustawień fabrycznych
Naciśnij i przytrzymaj przez 5 s
- - Wyjdź z menu

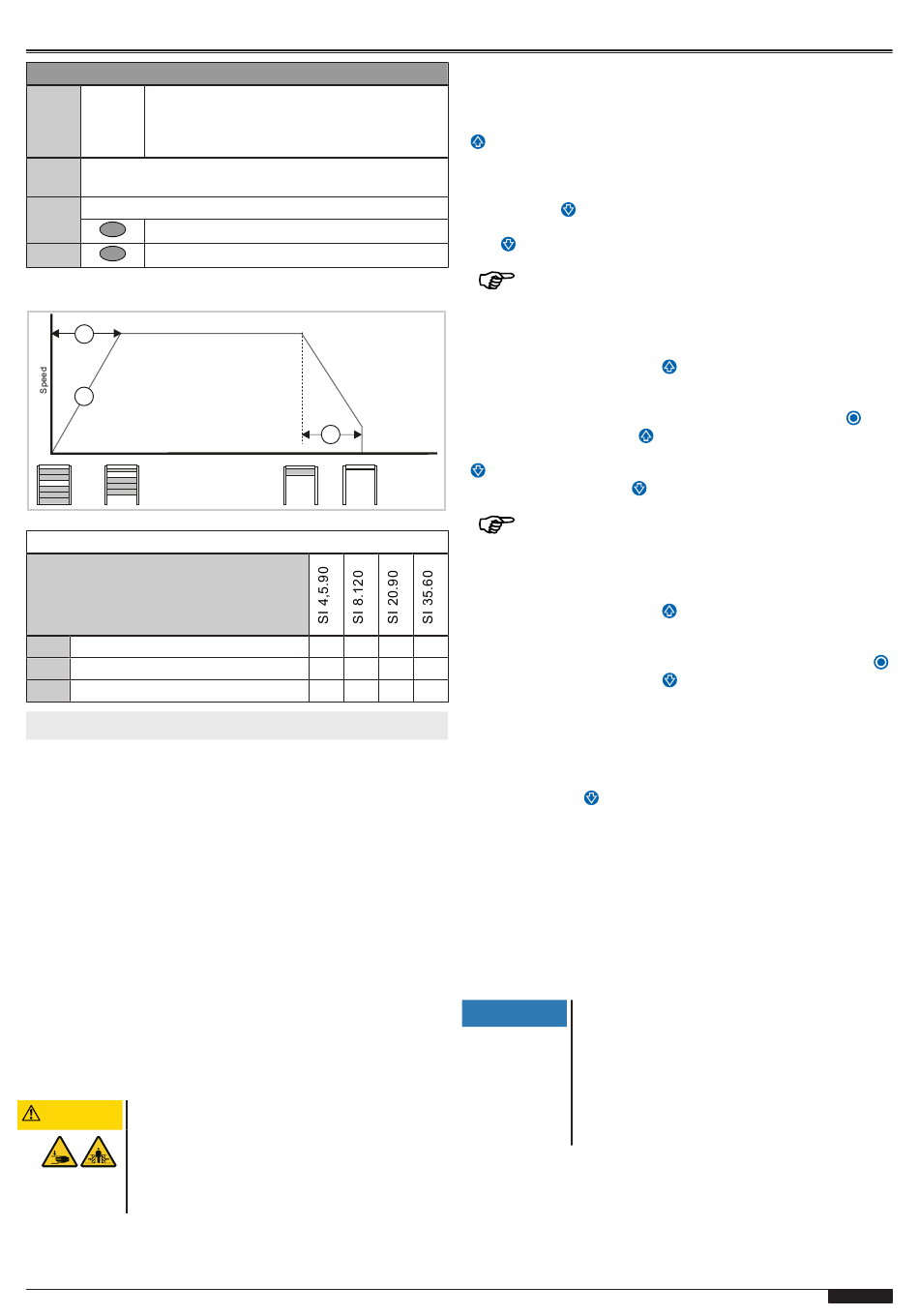

Wykres przesuwu bramy i zalecane ustawienia
70
72
Menu 7, zalecane ustawienia
Punkt menu
70 Czas wybiegu opcji Softstart
71 Softstopp
72 zredukowany moment obrotowy
7 Obsługa
Wskazówki dotyczące bezpieczeństwa eksploatacji
Uwzględnij następujące wskazówki dotyczące bezpieczeństwa
eksploatacji:
• Operator musi być przeszkolony w zakresie obsługi
sterowania lub sterowanego systemu bramy i musi znać
obowiązujące przepisy bezpieczeństwa.
• Zastosuj się do treści lokalnych przepisów dotyczących
zapobiegania wypadkom oraz ogólnych zaleceń
dotyczących bezpieczeństwa.
• Przed użyciem sterowania i podłączonego systemu bramy
należy sprawdzić, czy występują widoczne usterki.
• W przypadku wystąpienia usterek istotnych mogących mieć
wpływ na bezpieczeństw, należy wyłączyć system bramy i
zgłosić wszystkie usterki odpowiedniemu przełożonemu.
• Wszelkie uszkodzenia należy natychmiast usuwać.
• Natychmiast wyłącz system bramy w przypadku
stwierdzenia jego nietypowego działania. Wyeliminuj
możliwość ponownego uruchomienia systemu. Poinformuj
operatora o dokonanych zmianach.
Niebezpieczeństwo zmiażdżenia i uderzenia
OSTROŻNIE
przez zamykającą się bramę
W trakcie zamykania bramy może dojść do ude-
rzenia lub kolizji osób z bramą.
• Brama musi być widoczna z miejsca stero-
wania jej napędem.
71
Time
5 0
20 25
15 0
Opis działania napędu bramy
Sterowanie umożliwia różne tryby pracy:
Otwarcie / zamknięcie w trybie półautomatycznym
Stałe naciskanie przycisku (tryb półautomatyczny) powoduje,
że brama zaczyna poruszać się w kierunku OTWARCIA, aż do
osiągnięcia końcowego położenia OTWARCIA lub do zatrzyma-
nia bramy przez zwolnienie przycisku. Zamknięcie bramy nastę-
puje poprzez
ny) aż do osiągnięcia położenia końcowego bramy. Jeśli przy-
cisk zostanie zwolniony podczas zamykania, brama zatrzyma
się natychmiastowo.
Dostęp do osób nie posiadających odpowiedniego prze-
szkolenia tylko z zastosowaniem przełącznika kluczykowego i tyl-
ko w trybie bezpieczeństwa.
Otwarcie / zamknięcie w trybie impulsowym
Krótkie naciśnięcie przycisku
sygnału sterowania powoduje, że brama zaczyna poruszać się w
kierunku OTWARCIA, aż do osiągnięcia położenia końcowego
lub zatrzymania ruchu bramy przez naciśnięcie przycisku
nownie naciśnij przycisk
Zamknięcie drzwi następuje poprzez ciągłe naciskanie przycisku
(tryb półautomatyczny) aż do osiągnięcia położenia końcowe-
go bramy. Jeśli przycisk
nia, brama zatrzyma się natychmiastowo.
Dostęp do osób nie posiadających odpowiedniego prze-
szkolenia tylko z zastosowaniem przełącznika kluczykowego i tyl-
ko w trybie bezpieczeństwa.
Impuls OTWARCIE / ZAMKNIĘCIE
Krótkie naciśnięcie przycisku
sygnału sterowania powoduje, że brama zaczyna poruszać się w
8 7 kierunku OTWARCIA, aż do osiągnięcia położenia końcowego
lub zatrzymania ruchu bramy przez naciśnięcie przycisku
20 20
Krótkie naciśnięcie przycisku
10 10
ku ZAMKNIĘCIA, aż do osiągnięcia położenia końcowego.
Ten tryb pracy wymaga zainstalowania zabezpieczenia krawędzi
zamykającej (punkt 35 menu). Zadziałanie zabezpieczenia kra-
wędzi zamykającej powoduje zatrzymanie i odwrócenie kierunku
ruchu bramy. Podczas ruchu otwierania funkcja nie działa. W
przypadku usterki, zamknięcie bramy możliwe jest poprzez naci-
śnięcie przycisku .
Tryb impulsowy
Pierwszy impuls:
• Napęd uruchamia się i przesuwa bramę do zadanego
położenia końcowego OTWARCIA lub ZAMKNIĘCIA.
Impuls w trakcie przesuwu:
• Brama zatrzymuje się
Ponowny impuls:
• Brama rozpoczyna przesuw w przeciwnym kierunku.
WSKAZÓWKA
T100 R
ciągłe naciskanie przycisku (tryb półautomatycz-
lub pojawienie się zewnętrznego
, aby kontynuować ruch otwierania.
zostanie zwolniony podczas zamyka-
lub pojawienie się zewnętrznego
uruchamia ruch bramy w kierun-
Opcja opadania w trybie półautomatycznym
W przypadku uszkodzenia zabezpieczenia, jak
np. zabezpieczenia krawędzi zamykającej, bram-
ka świetlna lub kurtyny świetlne, impuls zamyka-
nia zostanie dezaktywowany. Zamykanie bramy
możliwe będzie wyłącznie w trybie półautoma-
tycznym. Po usunięciu usterki, zamykanie w try-
bie impulsowym będzie ponownie możliwe.
. Po-
.
