5 Programmierung
Um die Torsteuerung zu programmieren, öffnen Sie den Gehäu-
sedeckel.
Die Programmierung ist menügesteuert. Führen Sie alle Einstel-
lungen entsprechend dem Kapitel Vorgehensweise Program-
mierung durch, siehe dazu auch Darstellung der Menüstruktur.
Das Kapitel Programmübersicht zeigt den kompletten Menü-
Umfang.

Vorgehensweise Programmierung

Um Einstellungen in der Programmierung vorzunehmen, gehen
Sie wie folgt vor:
1. Drücken Sie die Taste
Steuerung zu gelangen. Im LED-Display erscheint die Aus-
wahl der einzelnen Hauptmenüs (im Folgenden als "Menü"
bezeichnet). Es stehen Ihnen bis zu 9 Menüs zur Verfü-
gung.
2. Navigieren Sie mit den Tasten
Menü auszuwählen. Das LED-Display zeigt die aktuelle
Auswahl als Wert 1-9 an.
3. Bestätigen Sie die Auswahl mit der Taste
Display zeigt nun in der ersten Ziffer das Menü an, in dem
Sie sich befinden. Die zweite Ziffer zeigt den aktuellen
Menüpunkt in diesem Menü an.
4. Navigieren Sie mit den Tasten
Menüpunkt auszuwählen. Es stehen Ihnen insgesamt bis
zu 10 Menüpunkte (0-9) zur Verfügung. Das LED-Display
zeigt die aktuelle Auswahl in der zweiten Ziffer als Wert 0-9
an.
5. Bestätigen Sie die Auswahl mit der Taste
play blinkt der aktuell eingestellte Wert für den jeweiligen
Menüpunkt.
6. Stellen Sie den gewünschten Wert mit den Tasten
ein. Je nach Menüpunkt können Werte zwischen 0 und 99
eingegeben werden.
7. Bestätigen Sie die Eingabe mit der Taste
Display bestätigt die Eingabe durch ein 5-maliges Aufblin-
ken des LED-Punktes und der Rückkehr zur Auswahl des
Menüpunktes.
8. Wenn Sie die Programmierung abschließen möchten,
drücken Sie wiederholt die Taste
scheint.
9. Bestätigen Sie die Auswahl mit der Taste
grammierung zu verlassen.
6 - DE
, um in die Programmierung der
, um das gewünschte
. Das LED-
, um den gewünschten
. Im LED-Dis-
. Das LED-
, bis im Display – – er-
, um die Pro-

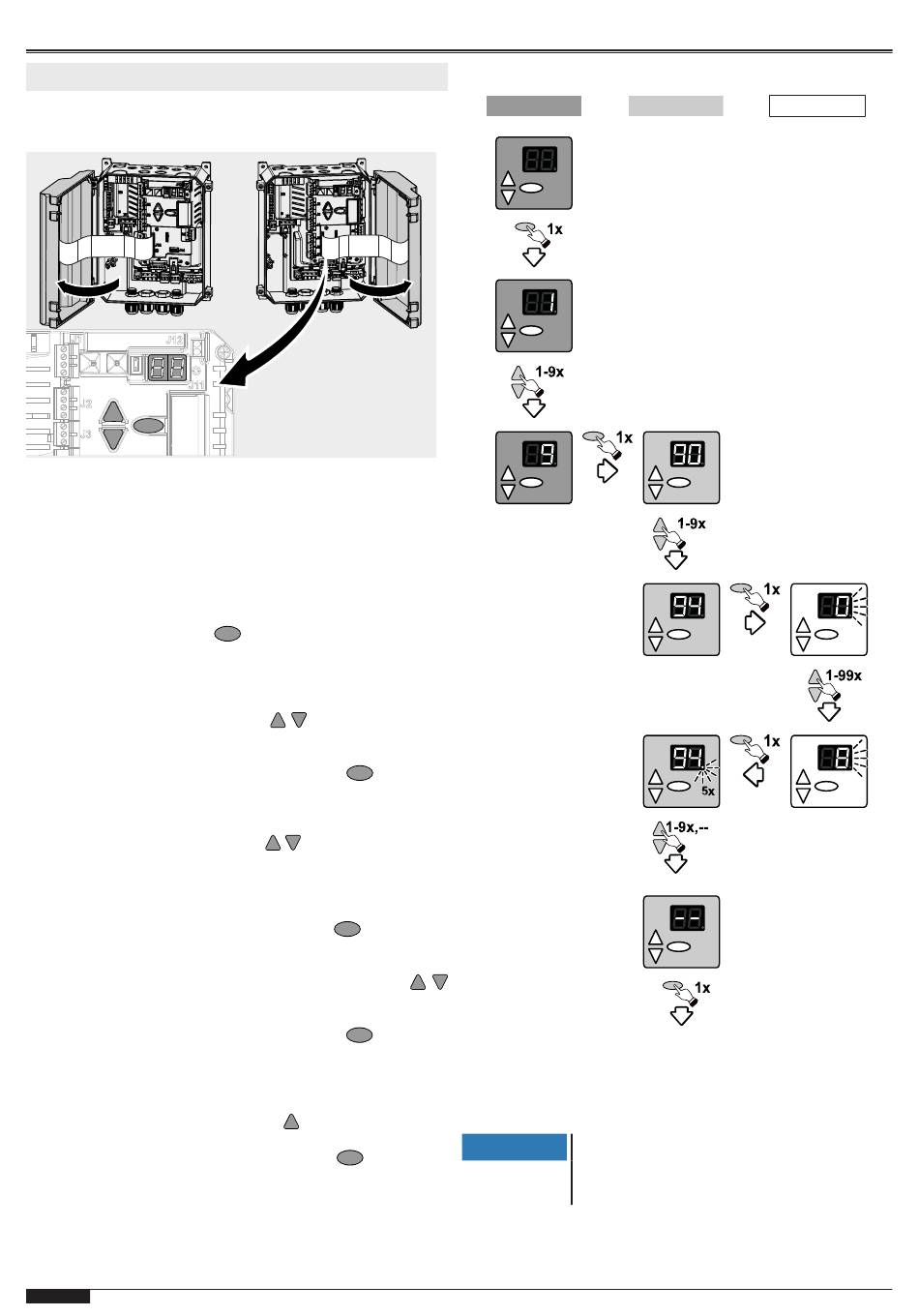

Darstellung der Menüstruktur
Menü
1.
Aktivieren der Programmierung
2. Auswählen des Menüs
3.
4.
5. Bestätigen der Menü-
punkt-Auswahl
6. Einstellen des gewünschten Wertes
7. Bestätigen der
Einstellung
8. Navigieren zum
nächsten Menüpunkt
oder zum verlassen
der Programmierung
9. Programmierung
verlassen
Hinweise zur Programmierung
Bevor Sie die Programmierung und die Erstinbetriebnahme star-
ten, beachten Sie den folgenden Hinweis:
Vor dem Einstellen der Endlagen muss der richti-
HINWEIS
ge Motortyp im Menüpunkt 70-72 eingestellt wer-
den. Eine falsche Einstellung kann zu Beschädi-
gungen am Tor führen.
Genauere Informationen zu der Auswahl des richtigen Motor- so-
wie Bremstyps entnehmen Sie dem Kapitel Menü 7 Antriebsein-
stellungen.
T100 R
Menüpunkt Auswahl
Bestätigen der Haupt-
menü-Auswahl
Auswählen des
Menüpunktes
Exit
