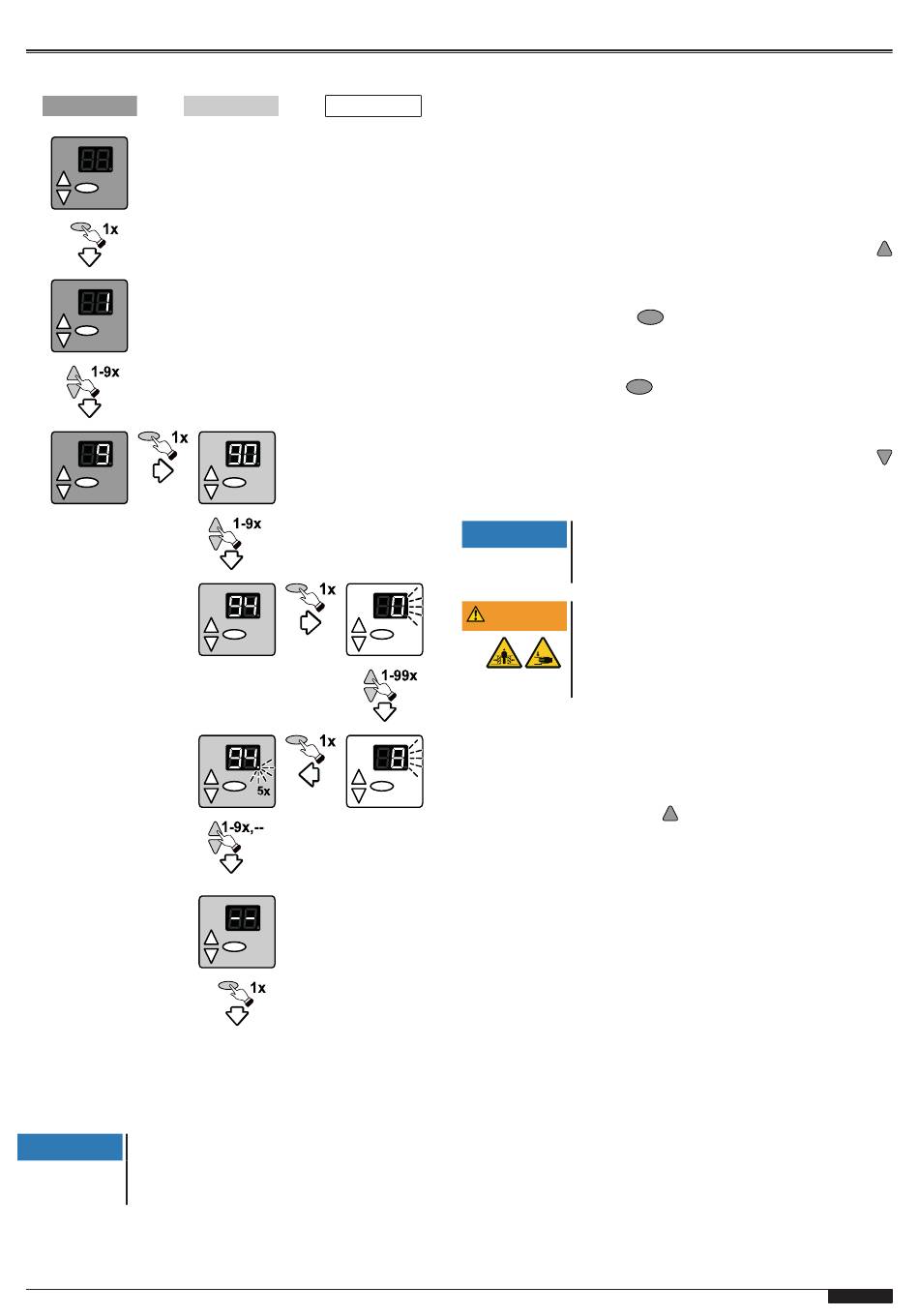

Illustration de la structure des menus
Menu Sous-menu
1.
Activation de la programmation
2. Sélection du menu
3.
4.
5. Confirmation de la sé-
lection du sous-menu
6. Réglage de la valeur souhaitée
7. Confirmation du
réglage
8. Navigation vers le
sous-menu suivant ou
la sortie du mode
programmation
9. Sortie du mode
programmation
Remarques concernant la programmation
Avant de commencer la programmation et de mettre l'installation
en service pour la première fois, tenez compte du point suivant :
Avant de régler les positions finales, il est néces-
AVIS
saire de régler le type de moteur adéquat aux
sous-menus 70-72. En cas de mauvais réglage,
la porte peut être endommagée.
Vous trouverez de plus amples informations sur la sélection du
type de moteur et de frein au chapitre Menu 7 Réglages entraî-
nement.
Sélection
Confirmation de la
sélection du menu
Sélection du sous-
menu
Sortie
Menu 3 Réglages de base et première mise en service
Réglage des positions finales de la porte (sous-menus 30
et 31)
Notez que les positions finales haute et basse doivent être ré-
glées immédiatement l'une après l'autre. Les positions finales
sont atteintes en mode homme mort.
1. Sélectionnez le menu 3 « Réglages de base » et allez au
sous-menu 30 « Réglage de la porte position finale
haute », de telle sorte que le nombre 30 clignote sur l'affi-
chage.
2. Pour déterminer la position finale haute, tenez la touche
pressée jusqu'à ce que la porte soit complètement ouverte.
ð
Dans le cas où la porte se déplace dans la mauvaise
direction, il faut initialiser une inversion de direction.
Tenez la touche
répétez l'étape 2.
3. Une fois la position finale haute réglée, il faut régler la posi-
tion finale basse. Sortez du sous-menu 30 en appuyant une
fois sur la touche
5 fois et confirme ainsi la saisie.
4. Passez au menu 31 « Réglage de la porte position finale
basse ».
5. Pour déterminer la position finale basse, tenez la touche
pressée jusqu'à ce que la porte soit complètement fermée.
6. Confirmez la saisie afin de terminer le réglage.
La porte doit être compensée par ressort
AVIS
En fonction de l'entraînement, la porte doit être
compensée par ressort.
Risque d'écrasement et risque de cognement
AVERTISST
du fait de la porte en train de se fermer
Notez qu'aucune tranche de sécurité ni aucune
surveillance photoélectrique n'est active pendant
le réglage des positions finales.
Réglage de la demi-ouverture de porte
Pour régler la position de demi-ouverture de la porte, procédez
de la manière suivante :
1. Sélectionnez le menu 3 « Réglages de base » et allez au
sous-menu 32 « Réglage de la porte demi-ouverture ».
2. Appuyez sur la touche
ce que la porte ait atteint la position souhaitée.
3. Confirmez la saisie afin de terminer le réglage.
Réglage fin de la position finale haute (sous-menu 33) et
basse (sous-menu 34) de la porte
1. Sélectionnez le menu 3 « Réglages de base » et allez au
sous-menu 33 « Réglage fin position finale haute ».
ð La valeur pré-réglée 50 clignote sur l'affichage.
2. Pour la correction fine, les valeurs allant de 0 à 99 sont à
votre disposition. Les valeurs allant de 50 (réglage usine) à
0 correspondent à des corrections de 0 mm à environ
-80 mm. Les valeurs allant de 50 à 99 correspondent à des
corrections de 0 mm à environ +80 mm.
3. Confirmez la saisie et passez au sous-menu 34 « Réglage
fin position finale basse ».
4. Pour la correction fine, les valeurs allant de 0 à 99 sont à
votre disposition. Les valeurs allant de 50 (réglage usine) à
0 correspondent à des corrections de 0 mm à environ
-80 mm. Les valeurs allant de 50 à 99 correspondent à des
corrections de 0 mm à environ +80 mm.
