Funcionamiento AR (cierre automático)
Pulsando brevemente la tecla
terno se inicia el desplazamiento del portón en dirección a la
APERTURA, y se detiene una vez alcanzada la posición final
APERTURA o si ha sido previamente interrumpido mediante la
tecla . Una vez concluido el tiempo de apertura mantenida con-
figurado se inicia el tiempo de aviso previo programado en el
punto de menú 46, y a continuación el portón se cierra automáti-
camente.
Si en la posición final del portón APERTURA o durante el despla-
zamiento del portón en dirección a CIERRE se pulsa la tecla
se interrumpe la función AR.
Después de revertir 20 veces durante el desplazamiento del por-
tón en dirección a CIERRE, la función AR en la posición final
APERTURA se interrumpe. Al emitirse una nueva orden de
arranque, esta se reactiva.
Funcionamiento AR con reducción mediante barrera fotoe-
léctrica
El funcionamiento es idéntico al descrito previamente, con la dife-
rencia de que si se cruza la barrera fotoeléctrica se interrumpe el
tiempo de apertura mantenida configurado y se inicia el tiempo
de aviso previo. Una vez concluido el tiempo de aviso previo, el
portón se cierra automáticamente.
Apertura ½
Al pulsar la tecla , el portón se abre en la apertura de portón ½
configurada (punto de menú 32). Esta función no está disponible
en el modo de funcionamiento de hombre muerto ABRIR / hom-
bre muerto CERRAR ni tampoco si hay instalada una rejilla fotoe-
léctrica.
Funcionamiento de emergencia
Peligro de aplastamiento y de colisión debido
ADVERTENCIA
al desplazamiento del portón en
funcionamiento de emergencia
Las personas pueden golpearse o colisionar
contra el portón al cerrarse.
• Para el funcionamiento de emergencia se
debe revisar el portón y asegurar que esté
en perfecto estado.
• Durante el modo de funcionamiento del por-
tón «hombre muerto» se debe garantizar la
visión completa del portón desde el puesto
de mando.
El funcionamiento de emergencia permite operar el portón en ca-
so de que falle o se dispare por equivocación algún dispositivo de
seguridad.
Al aparecer en pantalla E06 o E07, el funcionamiento de emer-
gencia se activa manteniendo pulsada 5 segundos la tecla
«ABRIR» o «CERRAR» y se visualiza en la pantalla mediante el
indicador F30.
El control cambia al modo de funcionamiento "Hombre muerto
Abrir / Hombre muerto Cerrar".
Iluminación y/o luz de preaviso (opcional)
El control dispone de 2 salidas de relé mediante las cuales se
puede activar la iluminación o la luz de preaviso (punto de me-
nú 45 y 46).
Transmisores de señales / Transmisores de impulsos exter-
nos (opcional)
El portón se puede abrir y cerrar desde transmisores de señales
o de impulsos externos.
o un transmisor de impulsos ex-
Mando a distancia (opcional)
El modo de funcionamiento del mando a distancia se puede se-
leccionar dentro del menú 6 en el punto de menú 64.
Tecla Inicio (secuencia de operación en el modo de funciona-
miento impulso
impulso CERRAR):
• Primera transmisión de impulso:
el accionamiento arranca y desplaza el portón a la posición
final configurada APERTURA o CIERRE.
• Transmisión de impulsos durante el desplazamiento:
,
el portón se detiene.
• Nuevo impulso:
el portón reanuda el desplazamiento en la dirección
opuesta.
Funcionamiento AR:
• Transmisión de impulsos: el portón se abre
Tecla de apertura ½ del portón:
• funciona como la tecla de inicio, pero desplaza el portón
solo hasta la apertura ½ configurada.
Tecla de iluminación:
• la función de iluminación consiste en una iluminación
permanente que se puede activar con independencia del
desplazamiento del portón «ACTIVADO / DESACTIVADO».
Función del interruptor de llave (opcional)
El control posee una entrada para un interruptor de llave. Este le
brinda la posibilidad de activar diversas funciones dentro del pun-
to de menú 50 «Función del interruptor de llave».

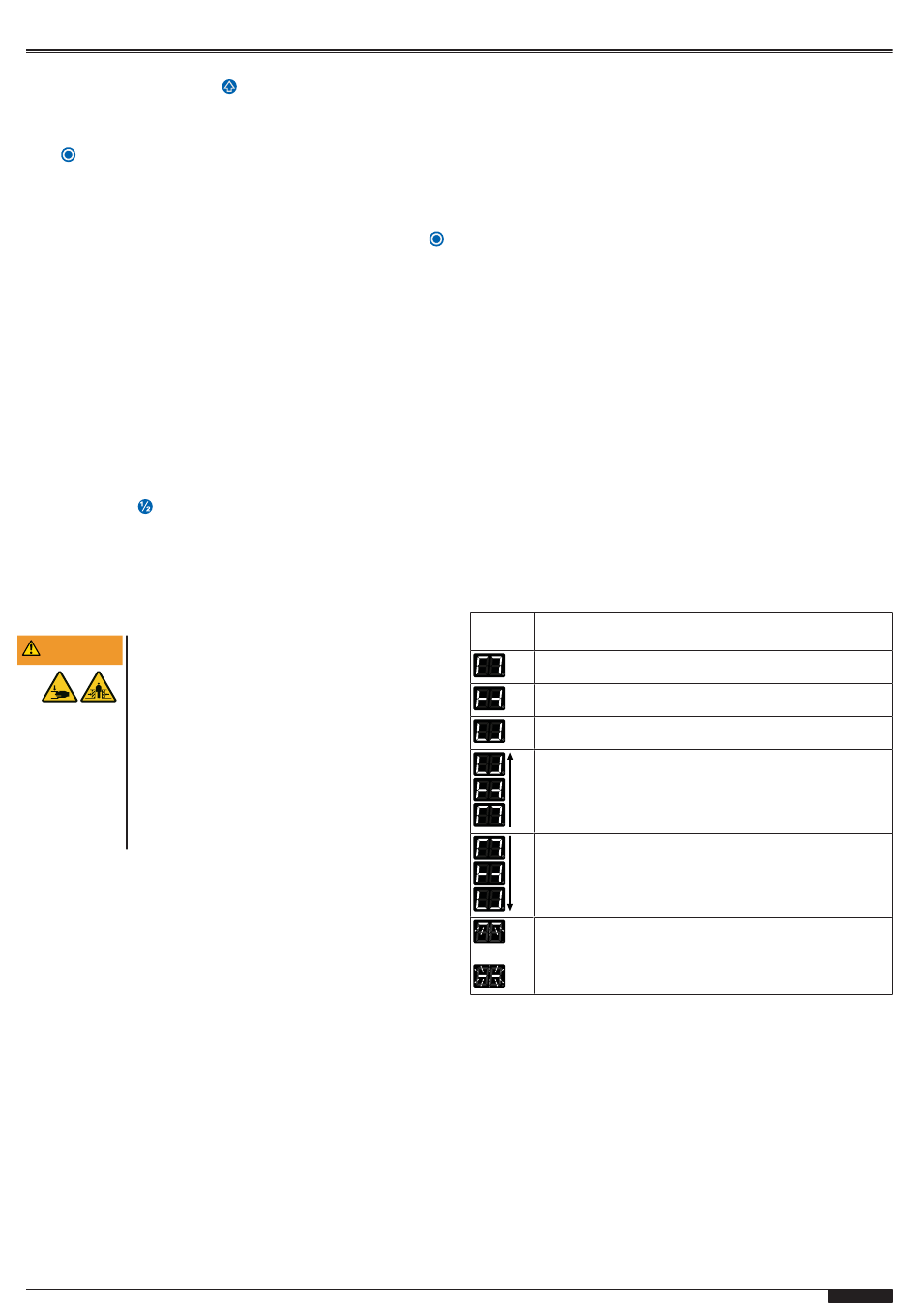

Indicador de estado del desplazamiento del portón
Indicad Estado
or
Posición final superior APERTURA alcanzada
No se alcanzó la posición final del portón
Posición final inferior CIERRE alcanzada
Representación de la frecuencia de desplazamiento
de la apertura del portón
Representación de la frecuencia de desplazamiento
del cierre del portón
Parpadeo de los segmentos interiores: el temporizador
para el cierre automático está activado
o
