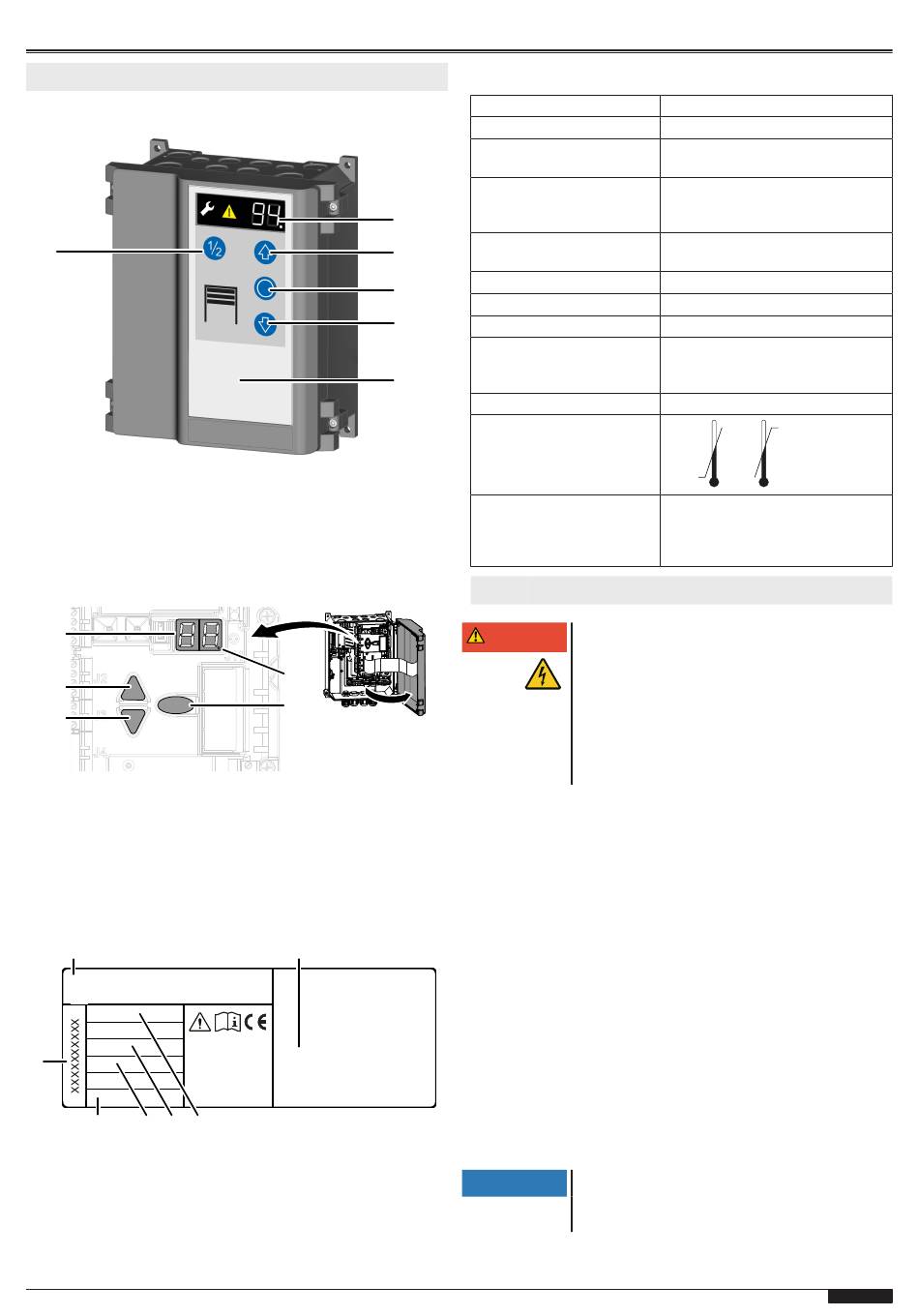

Productbeschrijving

Bedieningselementen van de besturing
6
1 LED-indicatie
2 Knop deur OPEN
3 Knop STOP
Bedieningselementen programmering
1
3
4
1 LED-display
2 LED-punt (bevestiging
van programma-invoer)
Typeplaatje
Het typeplaatje bevindt zich op de zijkant van de besturingsbehui-
zing. De opgegeven aansluitwaarden aanhouden.
1
7
Made in Germany
6 5 4
1 Besturingstype
2 Fabrikant en adres
3 Voedingsspanning
4 Stroomsterkte
4 Knop deur DICHT
5 Behuizingsdeksel
6 Knop 1/2 openen
2
5
3 Navigatieknop omhoog
4 Navigatieknop omlaag
5 Programmeerknop (prog-knop)
2
3
5 Max. motorvermogen
6 Beschermingsgraad
7 Typeplaatje-nr.

Technische gegevens

Besturing
Typeplaatje-nr.
Hoogte x breedte x diepte
Kabeldoorvoeren
1
Voedingsspanning
2
Stuurspanning
3
Externe voeding
4
Max. motorvermogen
Veiligheid volgens
EN 13849-1:
5
Beschermingsgraad
Bedrijfstemperatuur
Fabrikant
4

Installeren

Gevaar door elektrische spanning
GEVAAR
Het product werkt met een hoge elektrische
spanning. Voor aanvang van het installeren moet
rekening worden gehouden met het volgende:
•
•
Parallel aan de instructies ook de afbeeldingen in het hoofd-
stuk aansluitschema's opvolgen.
1. Benodigd gereedschap
Voor de montage van de besturing is het volgende gereedschap
nodig:
• Duimstok of rolmaat
• Kruiskopschroevendraaier PH, gr. 2
• Boormachine
• Boor 6 mm
• Torx-schroevendraaier, gr. T20
• Geïsoleerde sleufschroevendraaier
• Waterpas
• Stift voor aftekenen
2. Openen van de besturingsafdekking
Open het behuizingsdeksel door naar keuze de beide schroeven
links of rechts van de afdekking los te draaien.
3. Montage van de besturing
Monteer de besturing volgens de boorschets.
Keuze van de montagelocatie
LET OP
Bij de keuze van de montagelocatie de voor-
waarden in de technische gegevens aanhouden.
T100 R
T100 R
15331560850
250 mm x 215 mm x 120 mm
Montage verticaal
6 x M20
2 x M16
2 x M20 V-uitsnede
3N~ 400 V
3~ 230 V
24 V DC
Max. 700 mA
Max. 3,0 kW
Ingang STOP A: Cat. 2 / PL = C
Ingang STOP B: Cat. 2 / PL = C
Ingang STOP C: Cat. 2 / PL = C
IP 54 / CEE-stekker = IP44
+50 °C
-20 °C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
Laat alle werkzaamheden aan elektrische
aansluitingen uitvoeren door een elektro-
monteur.
De netaansluiting moet worden uitgevoerd
op basis van de aanwezige netspanning.
NL - 69
