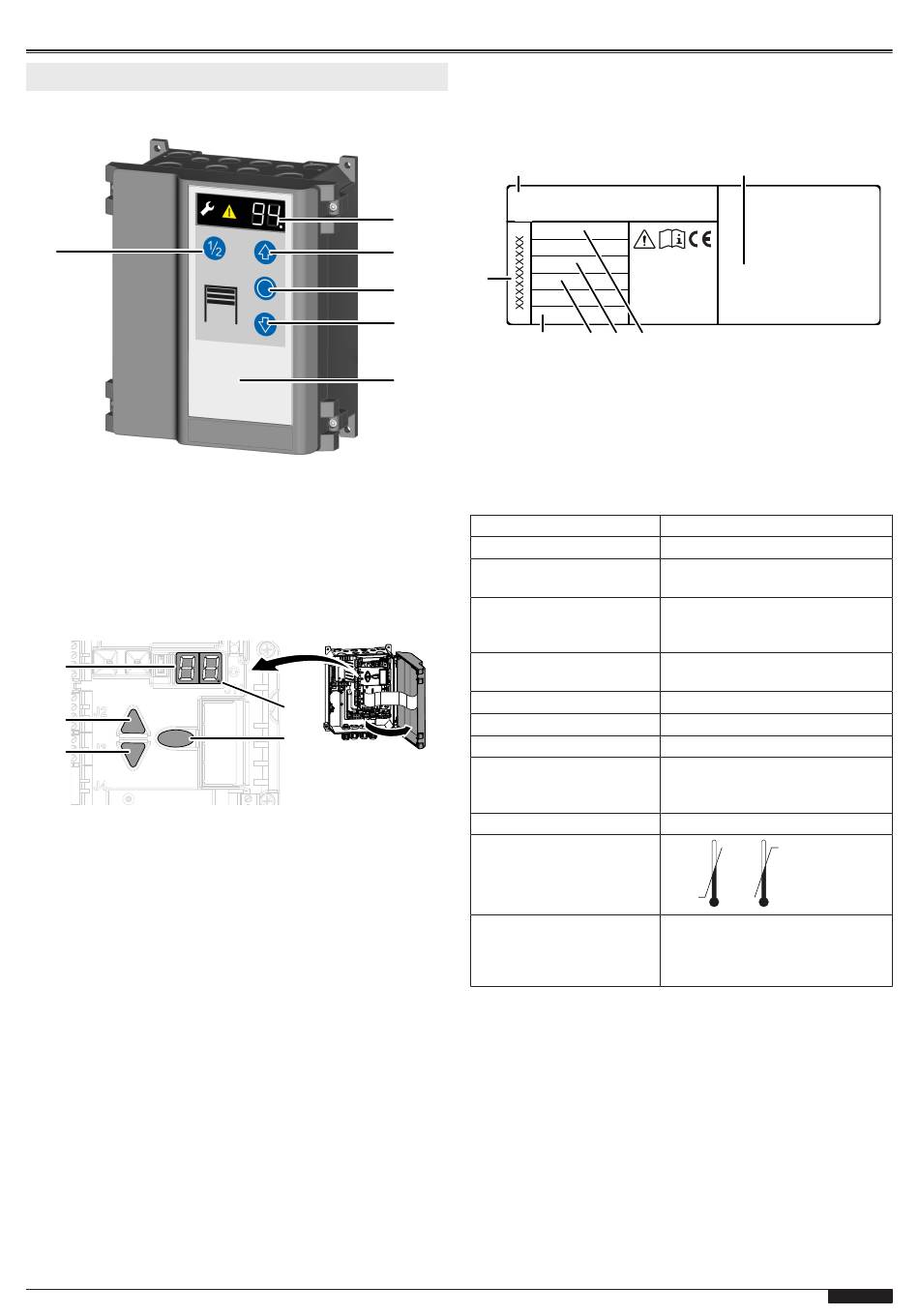

Description du produit

Éléments de commande
6
1 Affichage LED
2 Touche OUVERTURE
(de la porte)
3 Touche STOP
Éléments de commande pour la programmation
1
3
4
1 Affichage LED
2 Point LED (confirmation
saisie de programmation)
4 Touche FERMETURE
(de la porte)
5 Couvercle
6 Touche 1/2-OUVERTURE
2
5
3 Touche de navigation
« vers le haut »
4 Touche de navigation
« vers le bas »
5 Touche de programmation
(touche « Prog »)
Plaque signalétique
La plaque signalétique se trouve sur le côté du boîtier de la com-
mande. Les valeurs de raccordement indiquées doivent être res-
pectées.
1
1
2
7
3
4
6
5
1 Type de commande
2 Fabricant et adresse
3 Tension d'alimentation
4 Intensité
Caractéristiques techniques
Commande
N° de plaque signalétique
Hauteur x largeur x
profondeur
Passages de câbles
Tension d'alimentation
Tension de commande
Alimentation externe
Puissance moteur maximum max. 3,0 kW
Sécurité conformément à
EN 13849-1 :
Indice de protection
Température de service
Fabricant
T100 R
2
Made in Germany
5 4 3
5 Puissance moteur maximum
6 Indice de protection
7 No. de la plaque
signalétique
T100 R
15331560850
250 mm x 215 mm x 120 mm
Montage vertical
6 x M20
2 x M16
2 X M20 découpe en V
3N~ 400 V
3~ 230 V
24 V DC
max. 700 mA
Entrée STOP A : Cat. 2 / PL = C
Entrée STOP B : Cat. 2 / PL = C
Entrée STOP C : Cat. 2 / PL = C
IP 54 / Fiche CEE = IP44
-20 °C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
+50 °C
FR - 35
