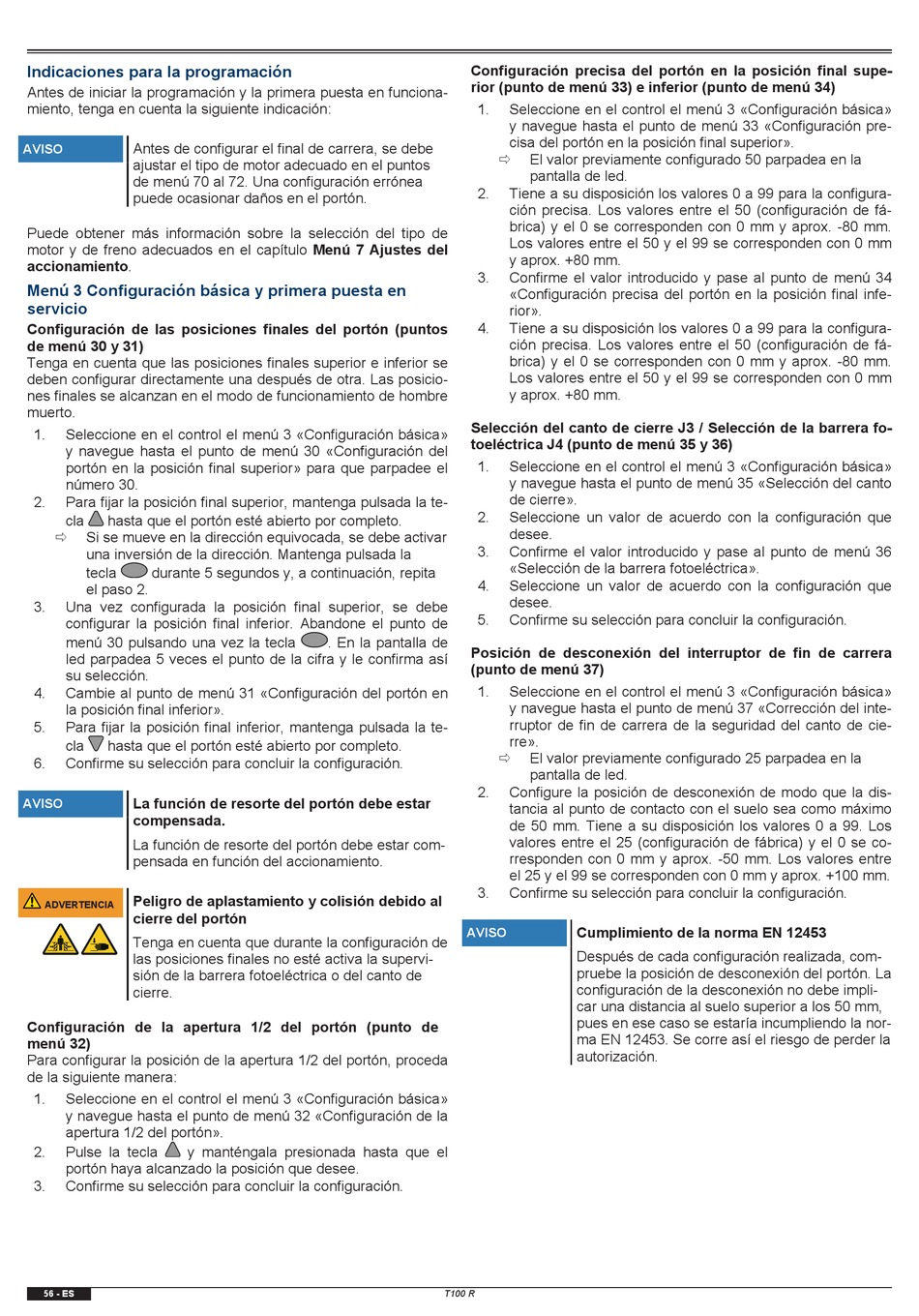

Indicaciones para la programación
Antes de iniciar la programación y la primera puesta en funciona-
miento, tenga en cuenta la siguiente indicación:
Antes de configurar el final de carrera, se debe
AVISO
ajustar el tipo de motor adecuado en el puntos
de menú 70 al 72. Una configuración errónea
puede ocasionar daños en el portón.
Puede obtener más información sobre la selección del tipo de
motor y de freno adecuados en el capítulo Menú 7 Ajustes del
accionamiento.
Menú 3 Configuración básica y primera puesta en
servicio
Configuración de las posiciones finales del portón (puntos
de menú 30 y 31)
Tenga en cuenta que las posiciones finales superior e inferior se
deben configurar directamente una después de otra. Las posicio-
nes finales se alcanzan en el modo de funcionamiento de hombre
muerto.
1. Seleccione en el control el menú 3 «Configuración básica»
y navegue hasta el punto de menú 30 «Configuración del
portón en la posición final superior» para que parpadee el
número 30.
2. Para fijar la posición final superior, mantenga pulsada la te-
cla hasta que el portón esté abierto por completo.
ð Si se mueve en la dirección equivocada, se debe activar
una inversión de la dirección. Mantenga pulsada la
tecla durante 5 segundos y, a continuación, repita
el paso 2.
3. Una vez configurada la posición final superior, se debe
configurar la posición final inferior. Abandone el punto de
menú 30 pulsando una vez la tecla
led parpadea 5 veces el punto de la cifra y le confirma así
su selección.
4. Cambie al punto de menú 31 «Configuración del portón en
la posición final inferior».
5. Para fijar la posición final inferior, mantenga pulsada la te-
cla hasta que el portón esté abierto por completo.
6. Confirme su selección para concluir la configuración.
AVISO La función de resorte del portón debe estar
compensada.
La función de resorte del portón debe estar com-
pensada en función del accionamiento.
Peligro de aplastamiento y colisión debido al
ADVERTENCIA
cierre del portón
Tenga en cuenta que durante la configuración de
las posiciones finales no esté activa la supervi-
sión de la barrera fotoeléctrica o del canto de
cierre.
Configuración de la apertura 1/2 del portón (punto de
menú 32)
Para configurar la posición de la apertura 1/2 del portón, proceda
de la siguiente manera:
1. Seleccione en el control el menú 3 «Configuración básica»
y navegue hasta el punto de menú 32 «Configuración de la
apertura 1/2 del portón».
2. Pulse la tecla y manténgala presionada hasta que el
portón haya alcanzado la posición que desee.
3. Confirme su selección para concluir la configuración.
56 - ES
Configuración precisa del portón en la posición final supe-
rior (punto de menú 33) e inferior (punto de menú 34)
1.
ð
2.
3.
4.
Selección del canto de cierre J3 / Selección de la barrera fo-
toeléctrica J4 (punto de menú 35 y 36)
1.
2.
3.
4.
5.
. En la pantalla de
Posición de desconexión del interruptor de fin de carrera
(punto de menú 37)
1.
ð
2.
3.
AVISO
T100 R
Seleccione en el control el menú 3 «Configuración básica»
y navegue hasta el punto de menú 33 «Configuración pre-
cisa del portón en la posición final superior».
El valor previamente configurado 50 parpadea en la
pantalla de led.
Tiene a su disposición los valores 0 a 99 para la configura-
ción precisa. Los valores entre el 50 (configuración de fá-
brica) y el 0 se corresponden con 0 mm y aprox. -80 mm.
Los valores entre el 50 y el 99 se corresponden con 0 mm
y aprox. +80 mm.
Confirme el valor introducido y pase al punto de menú 34
«Configuración precisa del portón en la posición final infe-
rior».
Tiene a su disposición los valores 0 a 99 para la configura-
ción precisa. Los valores entre el 50 (configuración de fá-
brica) y el 0 se corresponden con 0 mm y aprox. -80 mm.
Los valores entre el 50 y el 99 se corresponden con 0 mm
y aprox. +80 mm.
Seleccione en el control el menú 3 «Configuración básica»
y navegue hasta el punto de menú 35 «Selección del canto
de cierre».
Seleccione un valor de acuerdo con la configuración que
desee.
Confirme el valor introducido y pase al punto de menú 36
«Selección de la barrera fotoeléctrica».
Seleccione un valor de acuerdo con la configuración que
desee.
Confirme su selección para concluir la configuración.
Seleccione en el control el menú 3 «Configuración básica»
y navegue hasta el punto de menú 37 «Corrección del inte-
rruptor de fin de carrera de la seguridad del canto de cie-
rre».
El valor previamente configurado 25 parpadea en la
pantalla de led.
Configure la posición de desconexión de modo que la dis-
tancia al punto de contacto con el suelo sea como máximo
de 50 mm. Tiene a su disposición los valores 0 a 99. Los
valores entre el 25 (configuración de fábrica) y el 0 se co-
rresponden con 0 mm y aprox. -50 mm. Los valores entre
el 25 y el 99 se corresponden con 0 mm y aprox. +100 mm.
Confirme su selección para concluir la configuración.
Cumplimiento de la norma EN 12453
Después de cada configuración realizada, com-
pruebe la posición de desconexión del portón. La
configuración de la desconexión no debe impli-
car una distancia al suelo superior a los 50 mm,
pues en ese caso se estaría incumpliendo la nor-
ma EN 12453. Se corre así el riesgo de perder la
autorización.
