17. Sorties relais
La commande met à disposition deux contacts inverseurs flot-
tants (250 V AC / 2 A, 24 V DC / 1 A).
La charge de la sortie 24 V à la borne X8 ne doit pas dépasser
700 mA.
Sélectionnez la fonction relais souhaitée dans les sous-menus 45
et 46.
a
Fig. Raccordement d'une signalisation rouge/vert. Sélection-
nez dans le sous-menu 45 la valeur 0 et dans le sous-menu 46 la
valeur 1.
b
Fig. Par ex. préalerte / signal sonore
c
Fig. Raccordement pour le verrouillage réciproque de 2 portes
(circuit sas). Sélectionnez dans le sous-menu 50 la valeur 2 ou 3
et dans le sous-menu 45 la valeur 0.
d
Fig. Raccordement pour le verrouillage réciproque de 3 portes
(circuit sas). Sélectionnez dans le sous-menu 50 la valeur 2 ou 3
et dans les sous-menus 45 et 46 la valeur 0.
38 - FR
5 Programmation
Pour programmer la Torsteuerung, ouvrez le couvercle du boîtier.
La programmation s'effectue à travers des menus. Procédez à
tous les réglages conformément au chapitre Procédure de pro-
grammation et observez également l'illustration de la structure
des menus. Le chapitre Vue d'ensemble du programme décrit
les menus dans leur totalité.

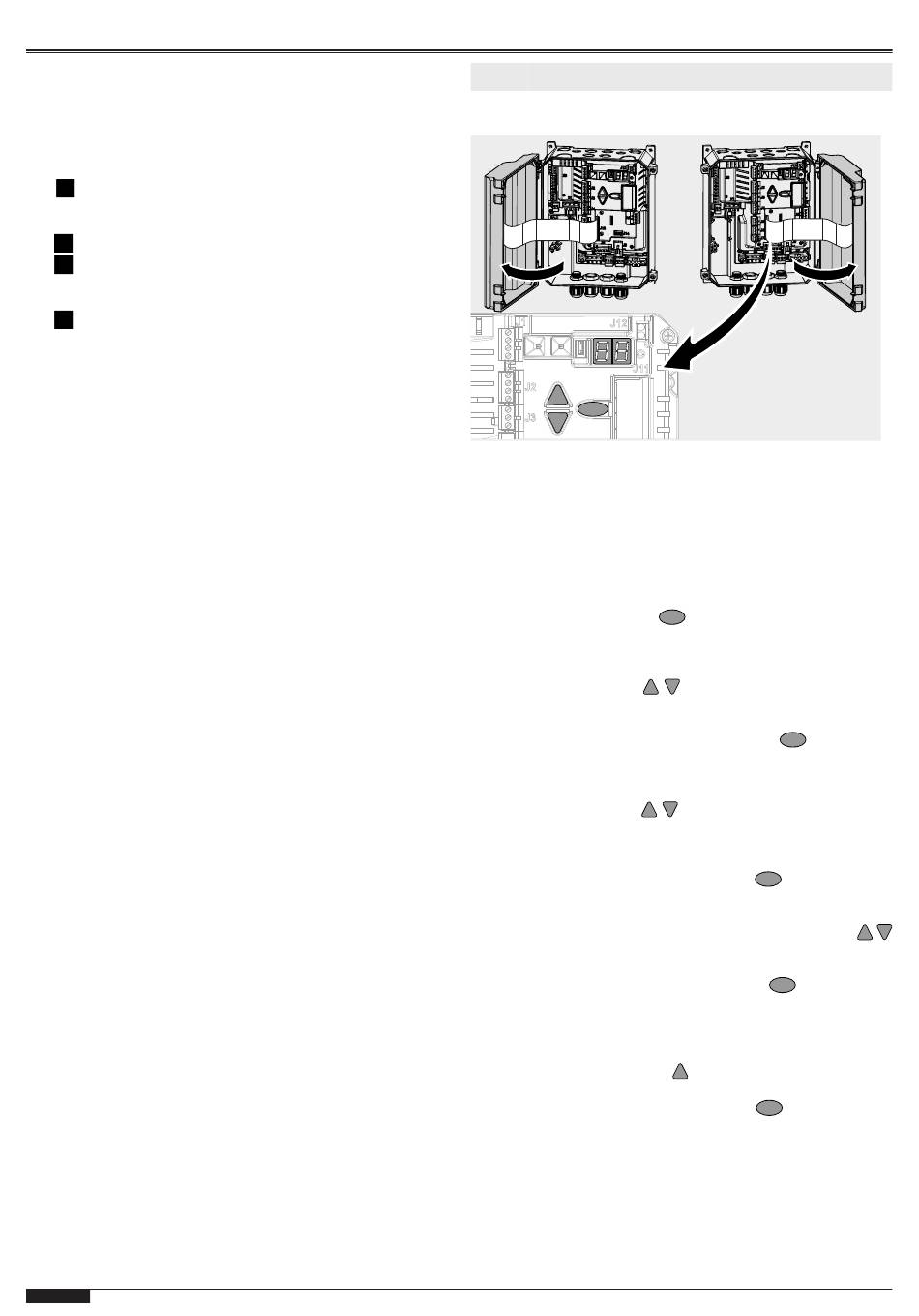

Procédure de programmation
Pour effectuer des réglage dans la programmation, procédez de
la manière suivante :
1. Appuyez sur la touche
tion de la commande. L'affichage LED indique le numéro
des divers menus principaux (ci-après désignés comme
« menus »). Vous avez jusqu'à 9 menus à votre disposition.
2. Utilisez les touches
L'affichage LED indique la sélection actuelle en tant que
chiffre de 1 à 9.
3. Confirmez la sélection avec la touche
chiffre de l'affichage LED indique maintenant le menu dans
lequel vous vous trouvez. Le deuxième chiffre indique le
sous-menu actuel à l'intérieur de ce menu.
4. Utilisez les touches
haité. Vous avez jusqu'à 10 sous-menus (0 à 9) à votre dis-
position. L'affichage LED indique la sélection actuelle en
tant que deuxième chiffre de 0 à 9.
5. Confirmez la sélection avec la touche
clignote en indiquant la valeur actuellement définie pour le
sous-menu concerné.
6. Définissez la valeur souhaitée au moyen des touches
. En fonction du menu, des valeurs allant de 0 à 99 peuvent
être saisies.
7. Confirmez la sélection avec la touche
confirmée par le point de l'affichage LED qui clignote 5 fois.
L'affichage LED retourne ensuite à l'indication du numéro
de sous-menu.
8. Si vous voulez terminer la programmation, appuyez plu-
sieurs fois sur la touche
sur l'affichage.
9. Confirmez la sélection avec la touche
mode programmation.
T100 R
afin d'accéder à la programma-
pour afficher le menu souhaité.
. Le premier
pour afficher le sous-menu sou-
. L'affichage LED
. La saisie est
jusqu'à ce que – – apparaisse
, afin de sortir du
