あることを示しています。ダッシュ記号がついていない値は、すべてのアクイジションに由来する値であること
を意味します。

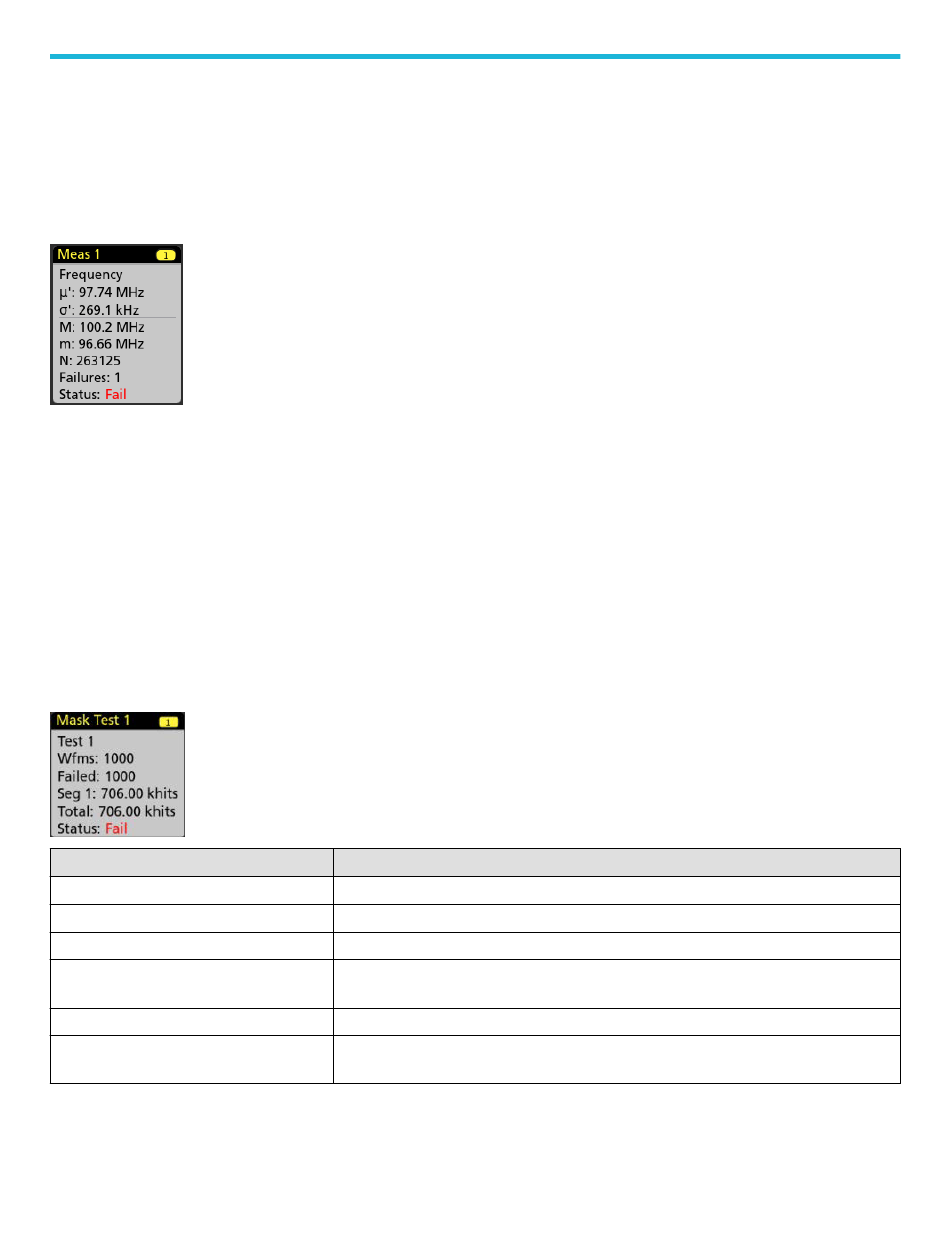

測定バッジには、設定メニューで合否判定が有効になっている場合、Status（ステータス）と Failures（エラー）
の情報が表示されます。ステータス・ラインには、Pass/Fail Testing（パス／フェイル・テスト）パネルで定義され
た条件に従って、Pass（緑）または Fail（赤）が表示されます。バッジに統計情報が表示されている場合は、フェ
イル数が表示されます。パス／フェイル・ステータス、フェイル数、パス／フェイル・テスト・パネルで設定さ
れたリミットは、測定結果表で確認できます。
測定(Measurement)バッジは作成順に並び、結果のバーの上部から始まります。測定バッジを削除しても、残りの波
形バッジの順序や名前は変わりません。
測定バッジをドラッグして結果バーの位置を変更したり、バッジの右クリックメニューを開いてクイックアクシ
ョンメニューにアクセスしたりすることができます。
チャンネル・バッジおよび波形バッジを削除するには、次の 2 つの方法があります。
•
バッジを右クリックしてオフにします。
•
ディスプレイの右端からバッジをフリックして結果バーから削除します。Results（結果）バーの右端から左に
フリックすると、バッジが復元されます。削除後 10 秒以内でなければバッジは復元されません。
マスク・テスト・バッジ
マスク・テストの結果と測定統計情報は、Results（結果）バーの Mask Test（マスク・テスト）バッジに表示されま
す。バッジは、マスクの最初のセグメントが定義されたときに作成されます。
バッジ・リードアウト
ラベル
Wfms
エラー
ヒット数（オプショナル・リードア
ウト）
合計
ステータス
マスク・テスト・バッジをダブルタップしてそのコンフィグレーション・メニューを開き、設定内容の変更また
は微調整を行います。
MSO24 型、MSO22 型 2 シリーズ・ミックスド・シグナル・オシロスコープ クイック・スタート・マニュアル
説明
バッジ設定メニューで定義されたラベル。
マスクに対してテストされた波形の総数。
マスクに違反したサンプルを 1 つ以上含む波形の数。
マスクを構成するセグメントごとに行が作成されます。表示される数字
は、そのセグメントがヒットした回数です。
全セグメントのヒット数の合計。
マスク・テストのステータス。Pass（緑）または Fail（赤）のいずれかが表
示されます。
機器の詳細
30
