Inactive Channel（未激活通道）按钮可将通道波形添加至波形视图中，并将相关 Channel（通道）标记添加至
Settings（设置）栏。
可选 AFG 按钮可打开 AFG 配置菜单以设置和启用 AFG 输出。此按钮仅在装有 AFG 选件时显示。
10. 双击标记可打开其相关配置菜单。如果所添加的通道或波形标记超过波形标记区域的显示范围，请点击波形标
记区域边缘的滚动按钮滚动并显示隐藏标记。
11. 各波形上的 Waveform Handles（波形手柄）确定源波形（Cx 为通道，Mx 为数学波形，Rx 为参考波形，Bx 为总线
波形）。波形手柄默认位于波形零电压电平位置。当前选中的波形手柄为实色；而未选中的波形手柄为虚色。
双击波形手柄可打开该波形的配置菜单。
标记
标记是指显示波形、测量以及仪器设置或读数的矩形图标。标记还可用于快速访问配置菜单。标记类型包括 Channel
（通道）、Waveform（波形）、Measurement（测量）、Search（搜索）和 System（系统）。
通道和波形标记

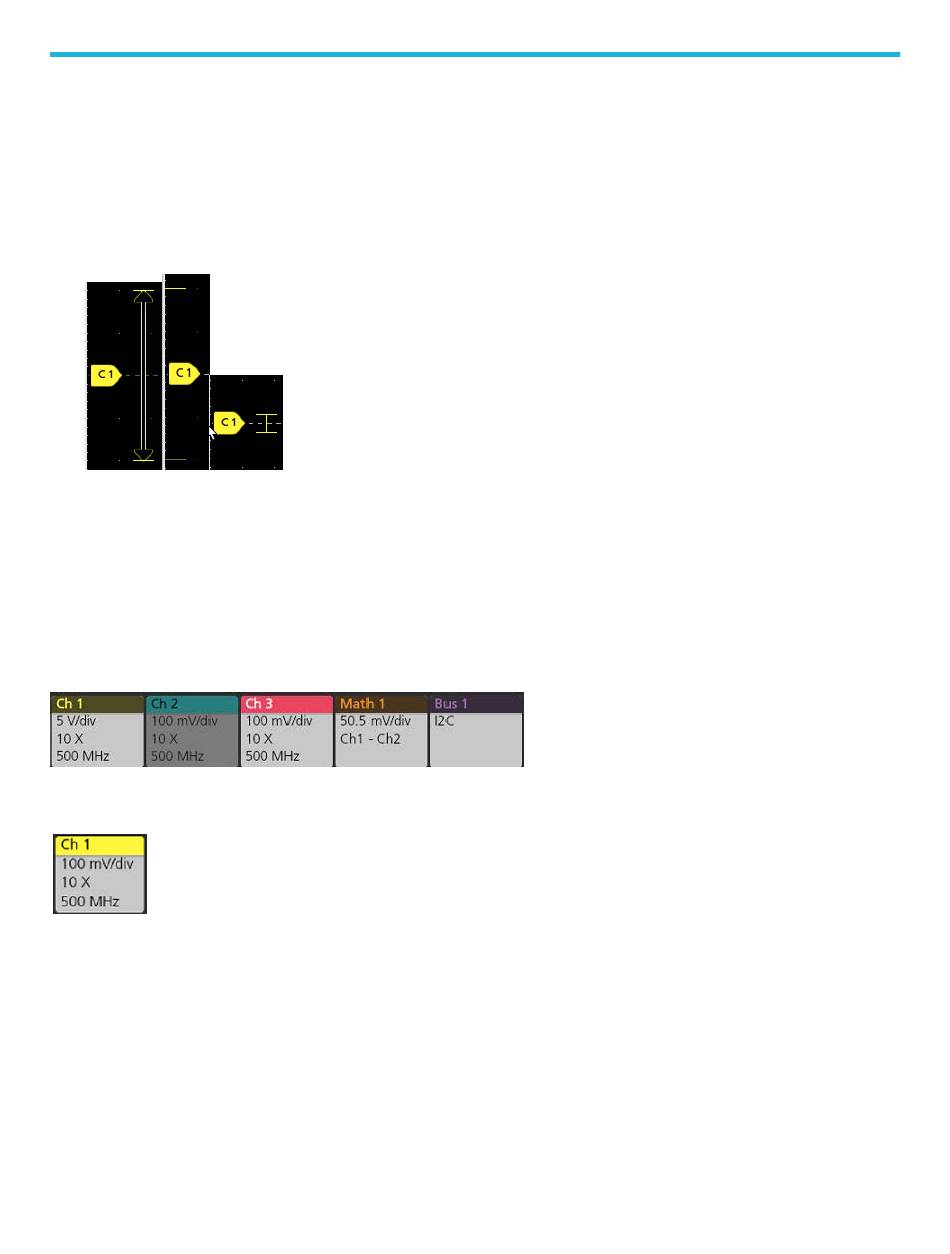

Channel（通道）和 Waveform（波形）（Math（数学）、Ref（参考）、Bus（总线）（趋势））标记位于屏幕左下方
的 Settings（设置）栏中。每个波形都有自己的标记。这些标记显示每个所显示通道或波形的高级设置。双击标记可
打开其配置菜单。
大多数通道和波形标记还包含刻度按钮，可通过单击标记显示。使用刻度按钮可增加或减小该波形的垂直刻度设
置。
您可以拖动"通道"和"波形"标记来更改它们在设置栏中的位置，然后打开标记右键点击菜单以访问快速操作菜单。
删除 Channel（通道）和 Waveform（波形）标记有两种方法。
•
右键单击标记并关闭它。
•
将标记从显示屏底部边缘移走，以便将它从设置栏中删除。从 Settings（设置）栏的底部边缘向上移动可恢复标
记。标记恢复只能在移除后的 10 秒内完成。
通道标记按通道顺序列出，除非已移除标记。通道标记也可以显示简短的错误或警告消息。有关更多信息，双击标
记打开其配置菜单或在仪器帮助中搜索。
Waveform（波形）标记（Math（数学）、Ref（参考）、Bus（总线）（趋势））按创建顺序列出（除非已移动）并
按类型进行分组。删除 Waveform（波形）标记时不会改变剩余标记的顺序或名称。
