添加搜索
使用该程序设置搜索条件并标记发生这些事件时所在的波形。
您可以搜索模拟信号、数学波形和基准波形。您可以将多个搜索添加至不同波形或同一波形中。
前提条件：显示要搜索的通道或波形信号。必须显示波形才能为其创建搜索。

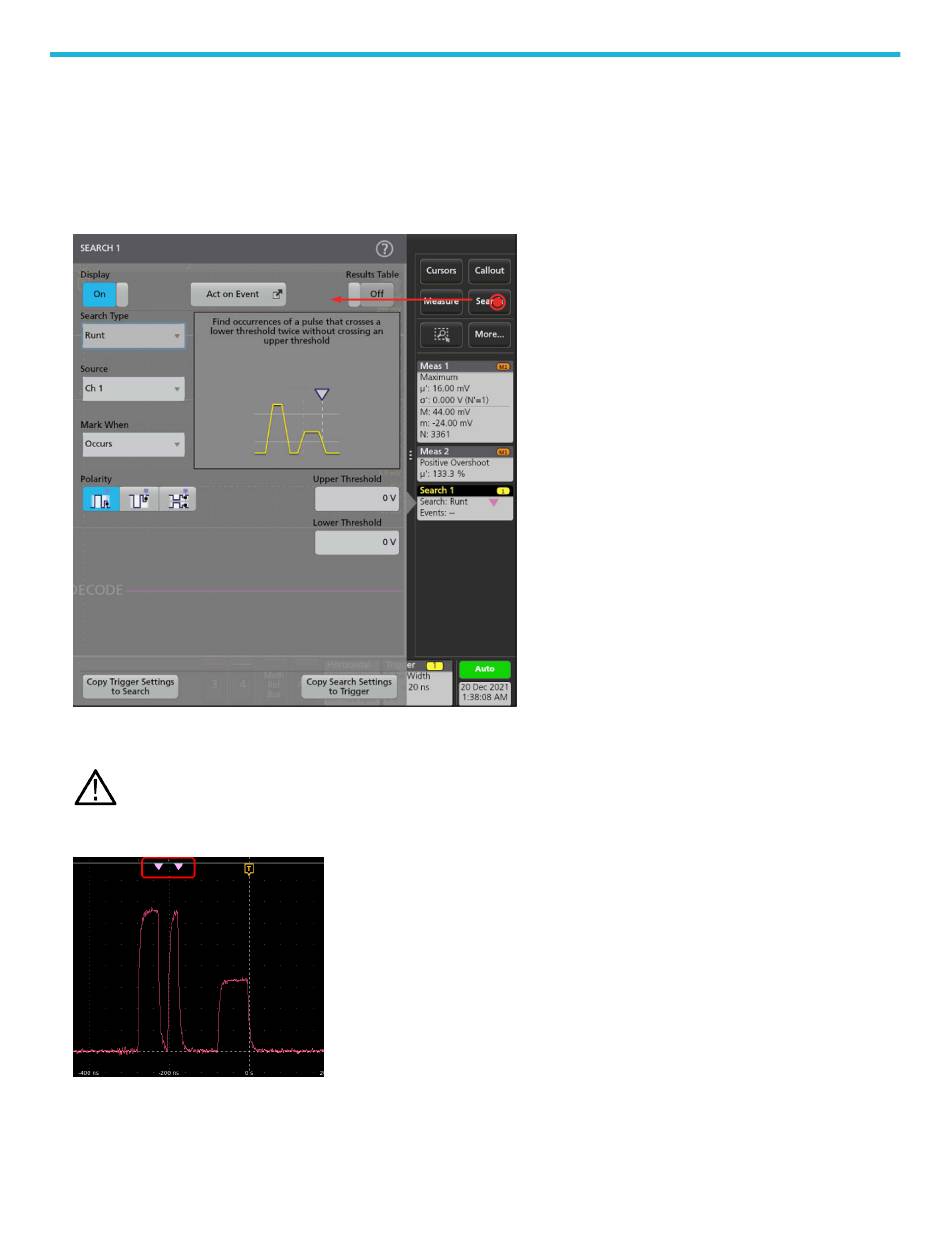

1. 点击 Search（搜索）按钮打开 Search configuration（搜索配置）菜单。
2. 使用配置菜单字段并按照触发条件中所设置的标准来设置搜索条件（选择 Search Type（搜索类型）、Source（来
源）以及搜索条件）。
注: 您无法搜索序列事件（不存在序列搜索类型）。
3. 搜索条件为真后，所搜索到的波形将立即以一个或多个三角形进行标记。每个搜索使用不同的标记颜色。示例图
片说明了用于查找小于 70 ns 宽正脉冲宽度时所设置的搜索条件。
4. 要停止在波形上显示标记，请双击 Search（搜索）标记并将 Display（显示）切换为 Off（关闭）。
5. 要将波形移动至所显示的中心标记，请按下前面板 Run/Stop（开始/停止）按钮以停止采集，然后单击 Search
（搜索）标记并点击 < or > 导航按钮。
MSO24、MSO22 2 系列混合信号示波器 快速入门手册
操作基础知识
48
