1

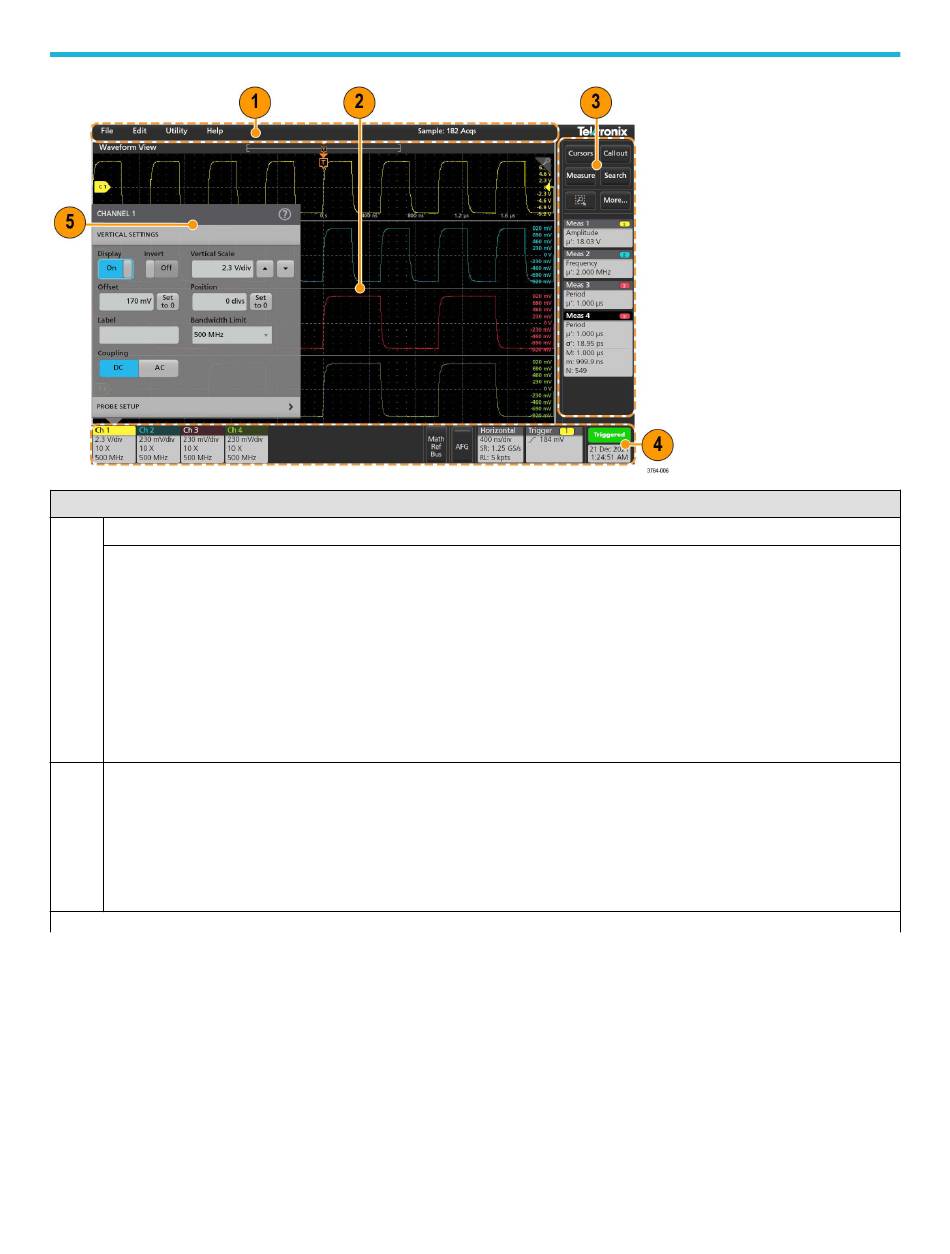

Die Menüleiste enthält Menüs für typische Vorgänge, darunter:
Dateien speichern, laden und darauf zugreifen
Eine Aktion rückgängig machen oder wiederholen
Anzeige- und Messeinstellungen des Oszilloskops festlegen
Netzwerkzugriff konfigurieren
Selbsttests ausführen
Messungs- und Einstellungsspeicher löschen
Optionslizenzen laden
Hilfe-Viewer öffnen
2
Im Bereich „Waveform View" (Signalansicht) werden analoge, mathematische, Referenz-, Bus- und Trend-Signale abgebildet. Zu
diesen Signalen zählen Signalgriffe (Signalkennungen), einzelne vertikale Rasterskalabezeichnungen sowie Trigger-Position
und Pegelanzeigen. Sie können die Signalansicht so einstellen, dass jedes Signal vertikal in einem separaten Raster
übereinander angeordnet wird (der Standardmodus) oder dass alle Signale auf dem Bildschirm überlagert werden (traditionelle
Signalansicht). Sie können auch Ansichten mit Messergebnissen (Darstellungen) für einzelne Messungen hinzufügen. Diese
Darstellungsansichten sind separate Fenster, die Sie auf dem Bildschirm verschieben können, indem Sie die Titelleiste an eine
neue Position ziehen.
Tabelle wird fortgesetzt....
MSO24, MSO22 Mixed-Signal-Oszilloskope der Serie 2 Schnellstart-Handbuch
Beschreibung
Erste Schritte mit Ihrem Gerät
