ユーザ・インタフェース

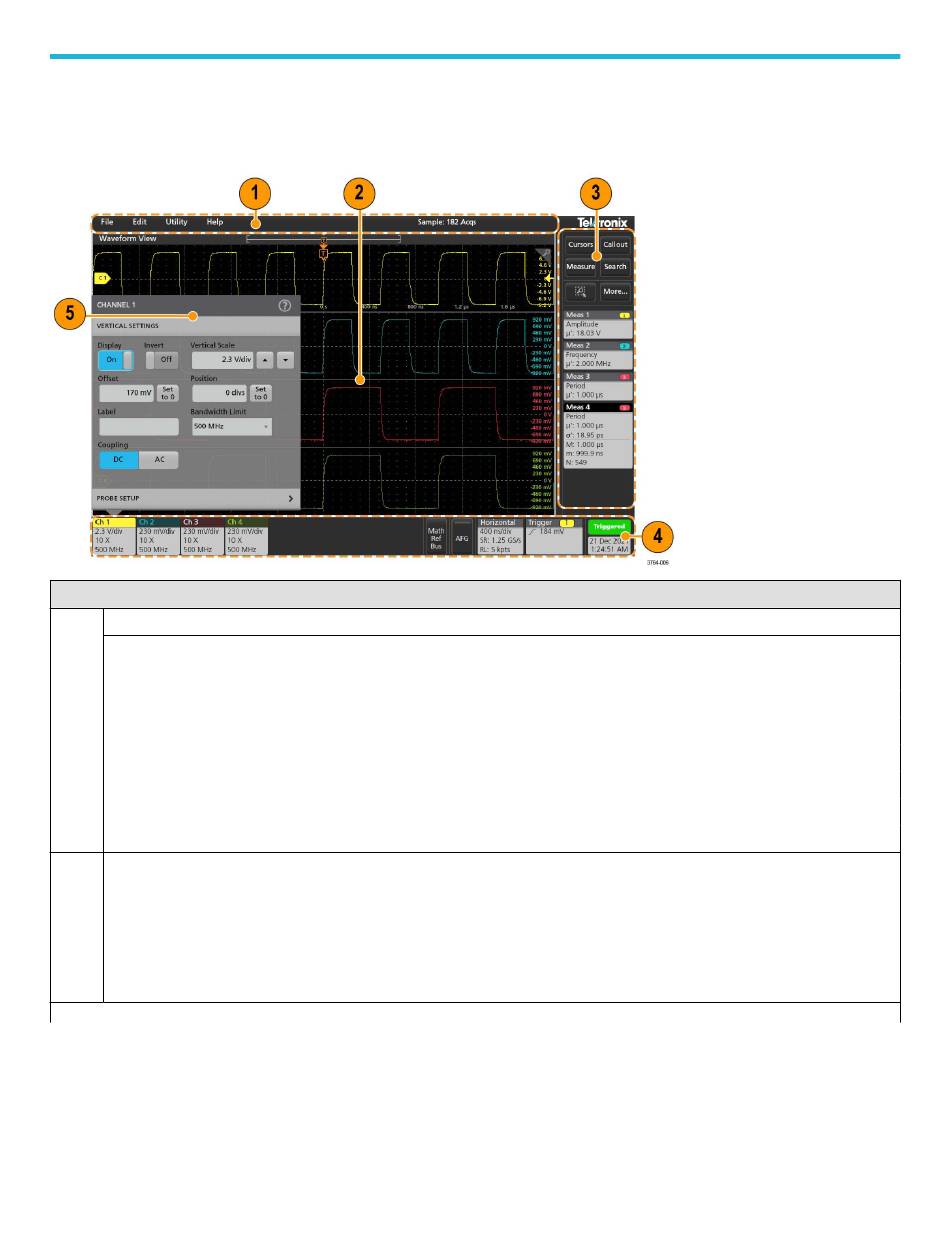

タッチ・スクリーン式のユーザ・インタフェースには、波形、プロット、測定リードアウト、オシロスコープの
全機能にアクセスできるタッチベースのコントロールが含まれています。
1
メニュー・バーには、次のような一般的な操作のためのメニューがあります。
ファイルの保存、読み込み、アクセス
動作の取り消し、再実行
オシロスコープの表示と測定の設定
ネットワーク・アクセスの設定
セルフ・テストの実行
測定と設定メモリの消去
オプション・ライセンスの読み込み
ヘルプ・ビューアの表示
2
波形表示領域には、アナログ波形、演算波形、リファレンス波形、バス波形、トレンド波形が表示されま
す。波形には、波形ハンドル（識別子） 、個別の垂直目盛スケールのラベル、トリガ位置、ラベル表示が
含まれます。スライスと呼ばれる形式（デフォルト・モード）で各波形が個別の目盛に縦に積み重なって
表示されるように、またはスクリーンにすべての波長が重ね合わさって表示されるように、波形ビューを
設定できます。個別の測定に対して、Measurement Results（測定結果）表示（プロット）も追加できます。
これらのプロットは個別の表示ウィンドウを持っており、それぞれのタイトル・バーを新たな位置にドラ
ッグすることで、スクリーン上で移動させることができます。
