7.
Der Griff der Ergebnisleiste öffnet oder schließt bei Bedarf die Ergebnisleiste zum Maximieren der Signalansicht. Um die
Ergebnisleiste wieder zu öffnen, tippen Sie entweder auf das Griff-Symbol, oder wischen Sie von rechts nach links über die
Anzeige.
8.
Die System-Badges liefern eine Gesamtübersicht der Geräteeinstellungen (Horizontal, Trigger, Acquisition (Erfassung), Run/Stop
status (Start-/Stopp-Status) und „Date/Time" (Datum/Zeit)).
9.
Die Tasten mit der Aufschrift „Inactive Channel" (Inaktiver Kanal) ergänzen die Signalansicht um Kanalsignale und fügen der
Einstellungsleiste ein entsprechendes Kanal-Badge an.
Die optionale AFG-Schaltfläche öffnet das AFG-Einstellungsmenü, wo Sie den AFG-Ausgang erstellen und aktivieren können. Diese
Taste ist nur bei installierter AFG-Option verfügbar.
10. Doppeltippen Sie auf ein Badge, um das entsprechende Konfigurationsmenü zu öffnen. Wenn Sie mehr Kanal- oder Signal-Badges
hinzufügen wollen, als in der Signal-Badge-Anzeige dargestellt werden können, tippen Sie auf die Scroll-Schaltflächen an den Enden
des Signal-Badge-Bereichs, um nach versteckten Badges zu suchen und diese anzuzeigen.

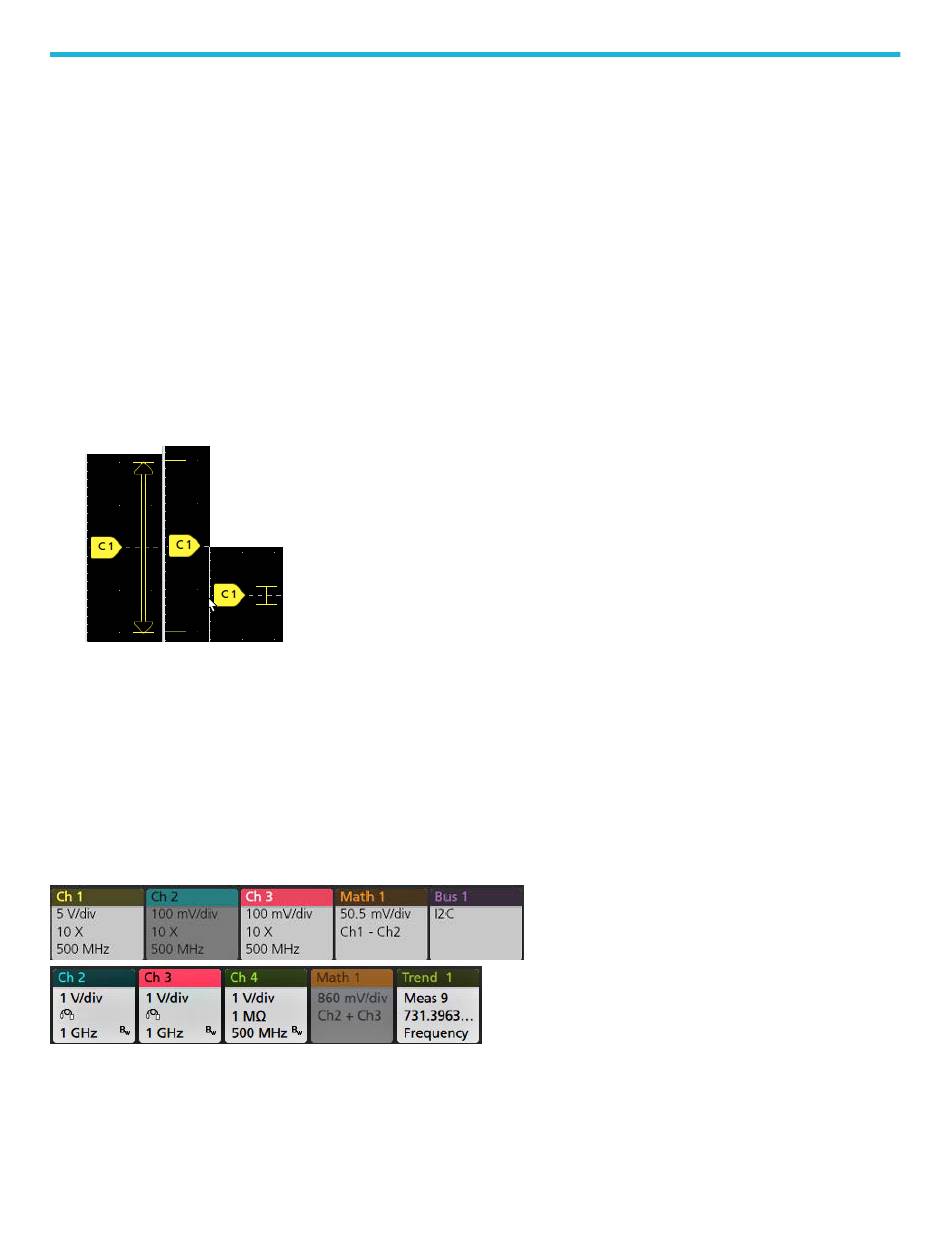

11. Die Signalgriffe an jedem Signal bestimmen dessen Quelle (Cx für Kanäle, Mx für mathematische Signale, Rx für Referenz-Signale,
Bx für Bus-Signale). Für die Signalgriffe ist ein Nullspannungslevel des Signals voreingestellt. Der aktuell ausgewählte Griff wird in
einheitlicher Farbe dargestellt; nicht ausgewählte Signalgriffe werden konturiert. Durch doppeltes Tippen auf einen Signalgriff wird
das Konfigurationsmenü des jeweiligen Signals geöffnet.
Badges
Badges sind rechteckige Symbole, die Signal-, Messungs-, und Geräteeinstellungen oder Messwertanzeigen anzeigen. Badges bieten
außerdem schnellen Zugriff auf Konfigurationsmenüs. Es existieren folgende Badge-Typen: Oszilloskop, Kanal, Signal, Messung, Suche
und System.
Kanal- und Signal-Badges
Kanal- und Signal-Badges (Math, Ref, Bus, Trend) werden in der Einstellungsleiste angezeigt, die im unteren linken Teil des Bildschirms
zu finden ist. Jedes Signal hat sein eigenes Badge. Die Badges zeigen Hochpegeleinstellungen für jeden Kanal oder jedes Signal an.
Doppeltippen Sie auf ein Badge, um das entsprechende Konfigurationsmenü zu öffnen.
Die meisten Kanal- und Signal-Badges sind außerdem mit einer Skalierungsschaltfläche ausgestattet,die durch einfaches Tippen auf das
Badge angezeigt wird. Benutzen Sie die Skalierungsschaltflächen, um die Einstellungen der Vertikalskala für dieses Signal herauf- oder
herabzusetzen.
MSO24, MSO22 Mixed-Signal-Oszilloskope der Serie 2 Schnellstart-Handbuch
Erste Schritte mit Ihrem Gerät
27
