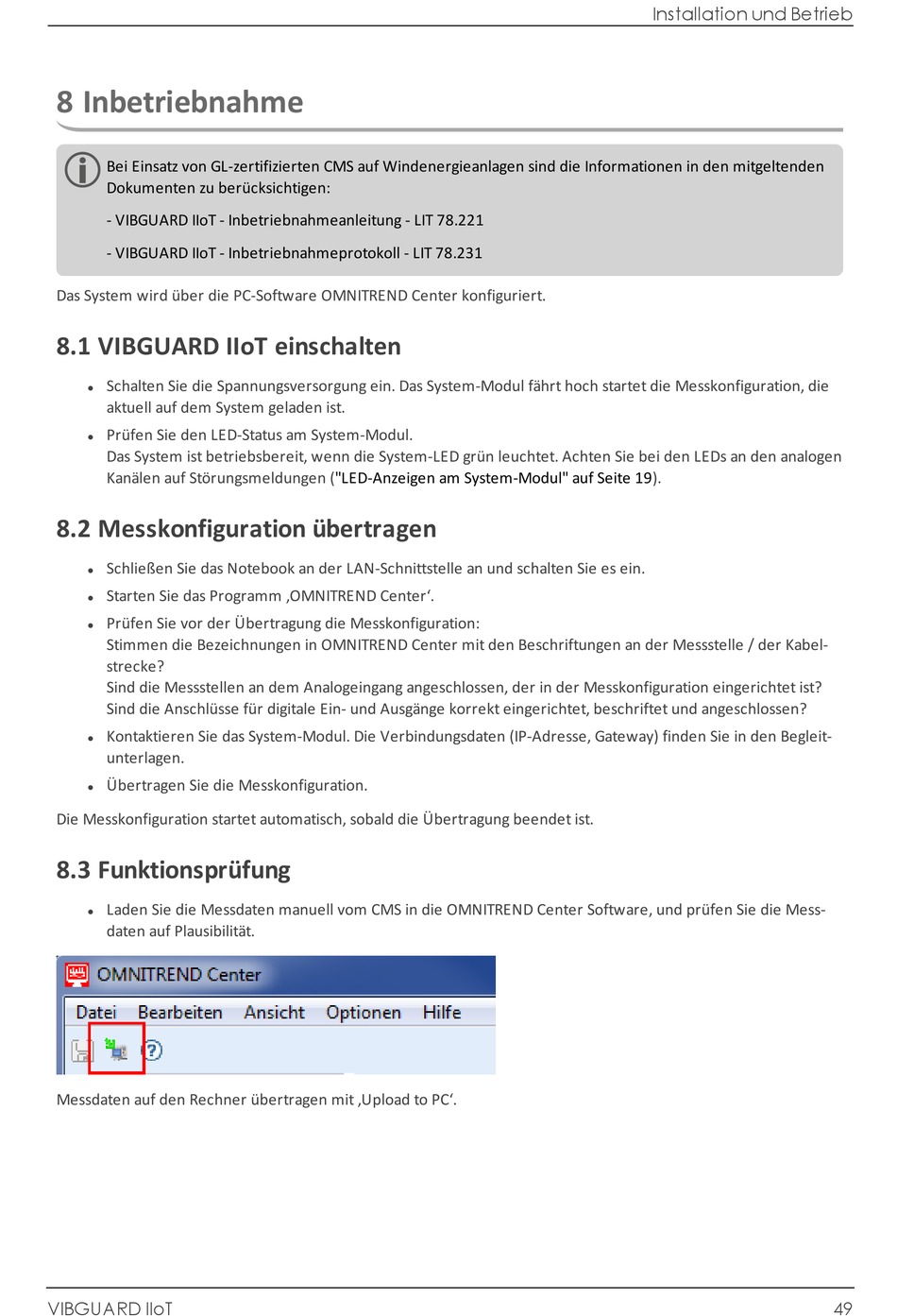

8 Inbetriebnahme
Bei Einsatz von GL-zertifizierten CMS auf Windenergieanlagen sind die Informationen in den mitgeltenden
Dokumenten zu berücksichtigen:
- VIBGUARD IIoT - Inbetriebnahmeanleitung - LIT 78.221
- VIBGUARD IIoT - Inbetriebnahmeprotokoll - LIT 78.231
Das System wird über die PC-Software OMNITREND Center konfiguriert.
8.1 VIBGUARD IIoT einschalten
Schalten Sie die Spannungsversorgung ein. Das System-Modul fährt hoch startet die Messkonfiguration, die
l
aktuell auf dem System geladen ist.
Prüfen Sie den LED-Status am System-Modul.
l
Das System ist betriebsbereit, wenn die System-LED grün leuchtet. Achten Sie bei den LEDs an den analogen
Kanälen auf Störungsmeldungen
8.2 Messkonfiguration übertragen
Schließen Sie das Notebook an der LAN-Schnittstelle an und schalten Sie es ein.
l
Starten Sie das Programm ‚OMNITREND Center'.
l
Prüfen Sie vor der Übertragung die Messkonfiguration:
l
Stimmen die Bezeichnungen in OMNITREND Center mit den Beschriftungen an der Messstelle / der Kabel-
strecke?
Sind die Messstellen an dem Analogeingang angeschlossen, der in der Messkonfiguration eingerichtet ist?
Sind die Anschlüsse für digitale Ein- und Ausgänge korrekt eingerichtet, beschriftet und angeschlossen?
Kontaktieren Sie das System-Modul. Die Verbindungsdaten (IP-Adresse, Gateway) finden Sie in den Begleit-
l
unterlagen.
Übertragen Sie die Messkonfiguration.
l
Die Messkonfiguration startet automatisch, sobald die Übertragung beendet ist.
8.3 Funktionsprüfung
Laden Sie die Messdaten manuell vom CMS in die OMNITREND Center Software, und prüfen Sie die Mess-
l
daten auf Plausibilität.
Messdaten auf den Rechner übertragen mit ‚Upload to PC'.
VIBGUARD IIoT
("LED-Anzeigen am System-Modul" auf Seite
Installation und Betrieb
19).
49
