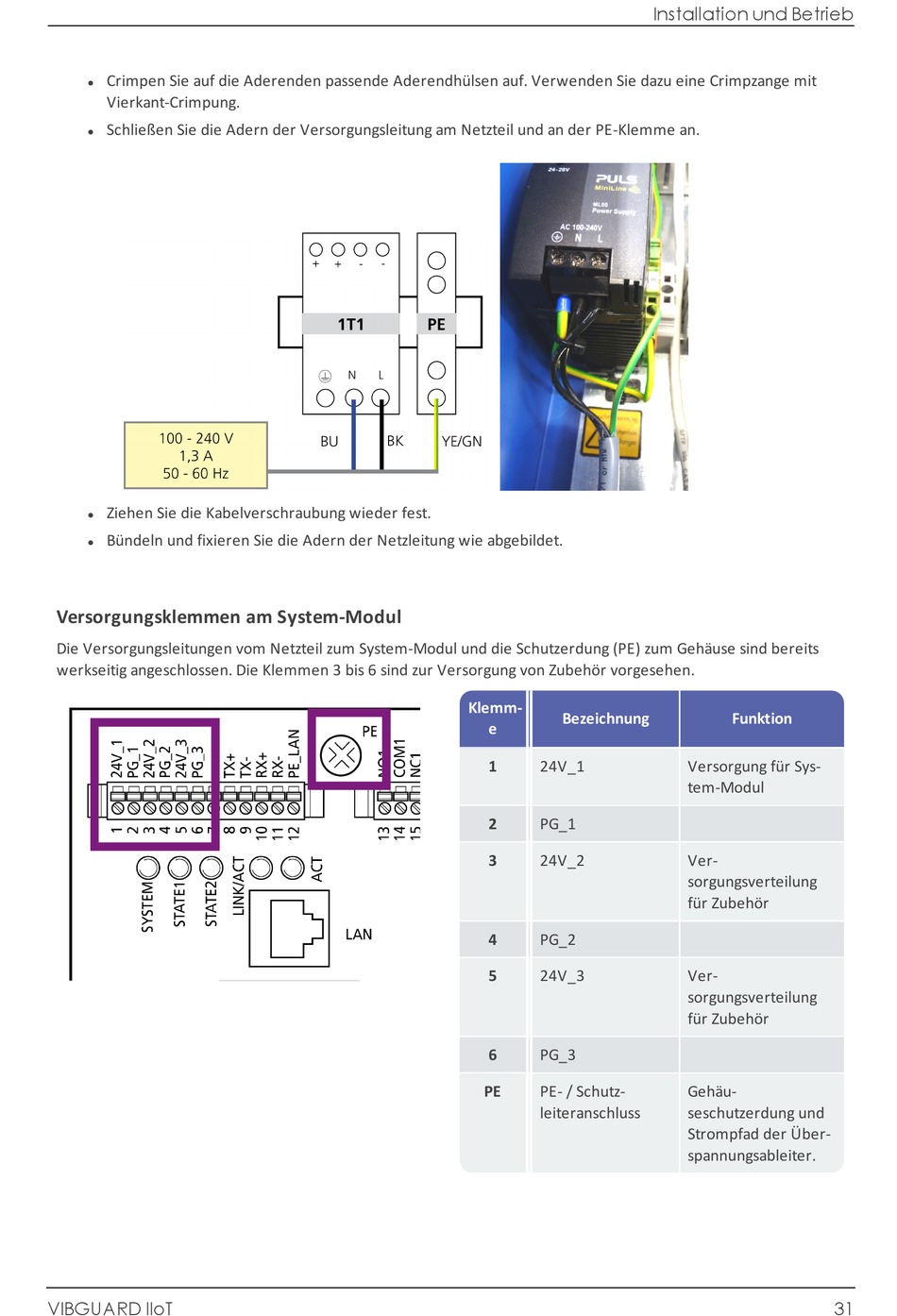

Crimpen Sie auf die Aderenden passende Aderendhülsen auf. Verwenden Sie dazu eine Crimpzange mit
l
Vierkant-Crimpung.
Schließen Sie die Adern der Versorgungsleitung am Netzteil und an der PE-Klemme an.
l
Ziehen Sie die Kabelverschraubung wieder fest.
l
Bündeln und fixieren Sie die Adern der Netzleitung wie abgebildet.
l
Versorgungsklemmen am System-Modul
Die Versorgungsleitungen vom Netzteil zum System-Modul und die Schutzerdung (PE) zum Gehäuse sind bereits
werkseitig angeschlossen. Die Klemmen 3 bis 6 sind zur Versorgung von Zubehör vorgesehen.
VIBGUARD IIoT
Klemm-
Bezeichnung
e
1
24V_1
2
PG_1
3
24V_2
4
PG_2
5
24V_3
6
PG_3
PE
PE- / Schutz-
leiteranschluss
Installation und Betrieb
Funktion
Versorgung für Sys-
tem-Modul
Ver-
sorgungsverteilung
für Zubehör
Ver-
sorgungsverteilung
für Zubehör
Gehäu-
seschutzerdung und
Strompfad der Über-
spannungsableiter.
31
