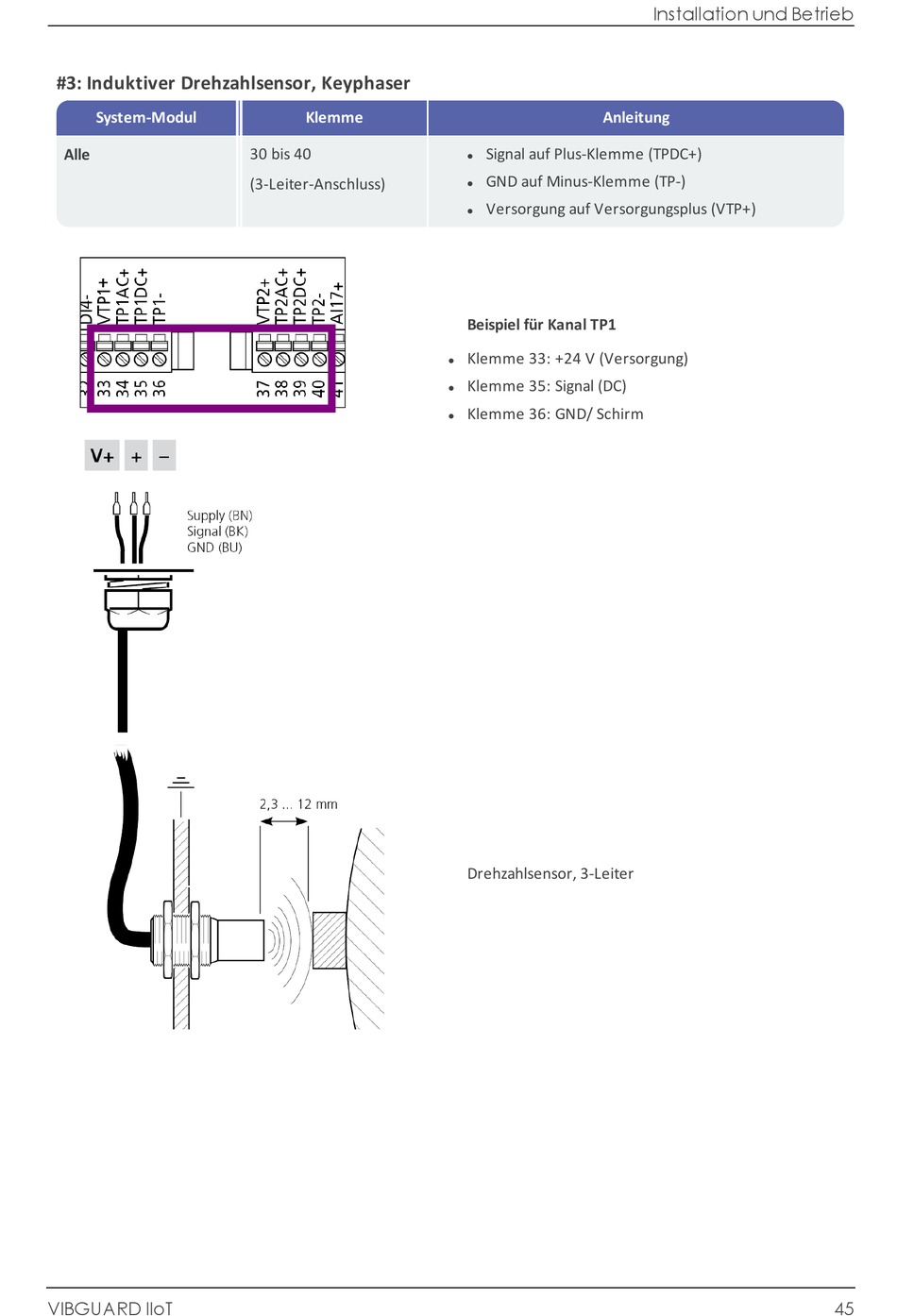

#3: Induktiver Drehzahlsensor, Keyphaser
System-Modul
Alle
VIBGUARD IIoT
Klemme
30 bis 40
(3-Leiter-Anschluss)
Anleitung
Signal auf Plus-Klemme (TPDC+)
l
GND auf Minus-Klemme (TP-)
l
Versorgung auf Versorgungsplus (VTP+)
l
Beispiel für Kanal TP1
Klemme 33: +24 V (Versorgung)
l
Klemme 35: Signal (DC)
l
Klemme 36: GND/ Schirm
l
Drehzahlsensor, 3-Leiter
Installation und Betrieb
