Installation und Betrieb

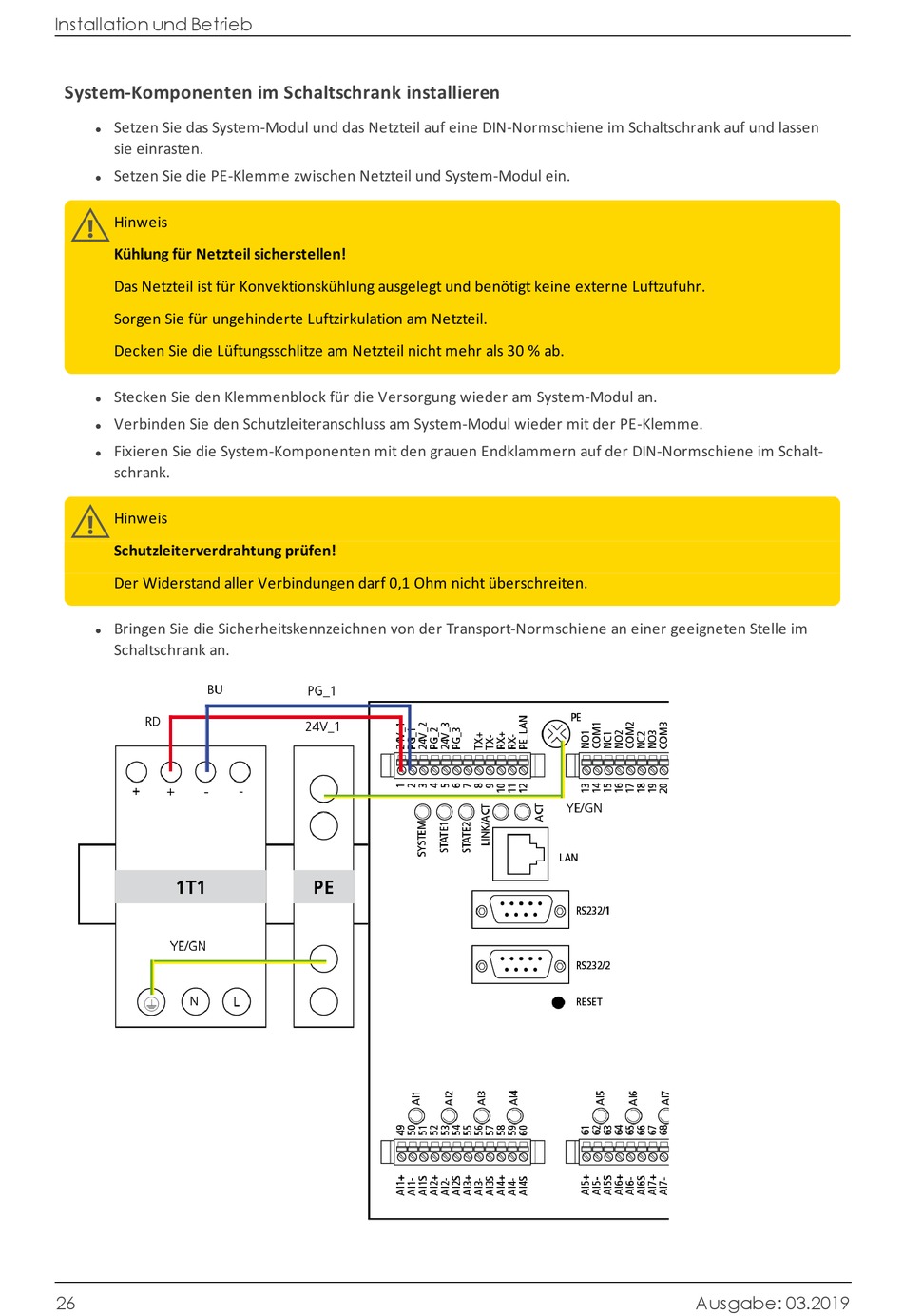

System-Komponenten im Schaltschrank installieren
Setzen Sie das System-Modul und das Netzteil auf eine DIN-Normschiene im Schaltschrank auf und lassen
l
sie einrasten.
Setzen Sie die PE-Klemme zwischen Netzteil und System-Modul ein.
l
Hinweis
Kühlung für Netzteil sicherstellen!
Das Netzteil ist für Konvektionskühlung ausgelegt und benötigt keine externe Luftzufuhr.
Sorgen Sie für ungehinderte Luftzirkulation am Netzteil.
Decken Sie die Lüftungsschlitze am Netzteil nicht mehr als 30 % ab.
Stecken Sie den Klemmenblock für die Versorgung wieder am System-Modul an.
l
Verbinden Sie den Schutzleiteranschluss am System-Modul wieder mit der PE-Klemme.
l
Fixieren Sie die System-Komponenten mit den grauen Endklammern auf der DIN-Normschiene im Schalt-
l
schrank.
Hinweis
Schutzleiterverdrahtung prüfen!
Der Widerstand aller Verbindungen darf 0,1 Ohm nicht überschreiten.
Bringen Sie die Sicherheitskennzeichnen von der Transport-Normschiene an einer geeigneten Stelle im
l
Schaltschrank an.
26
Ausgabe: 03.2019
