Installation und Betrieb

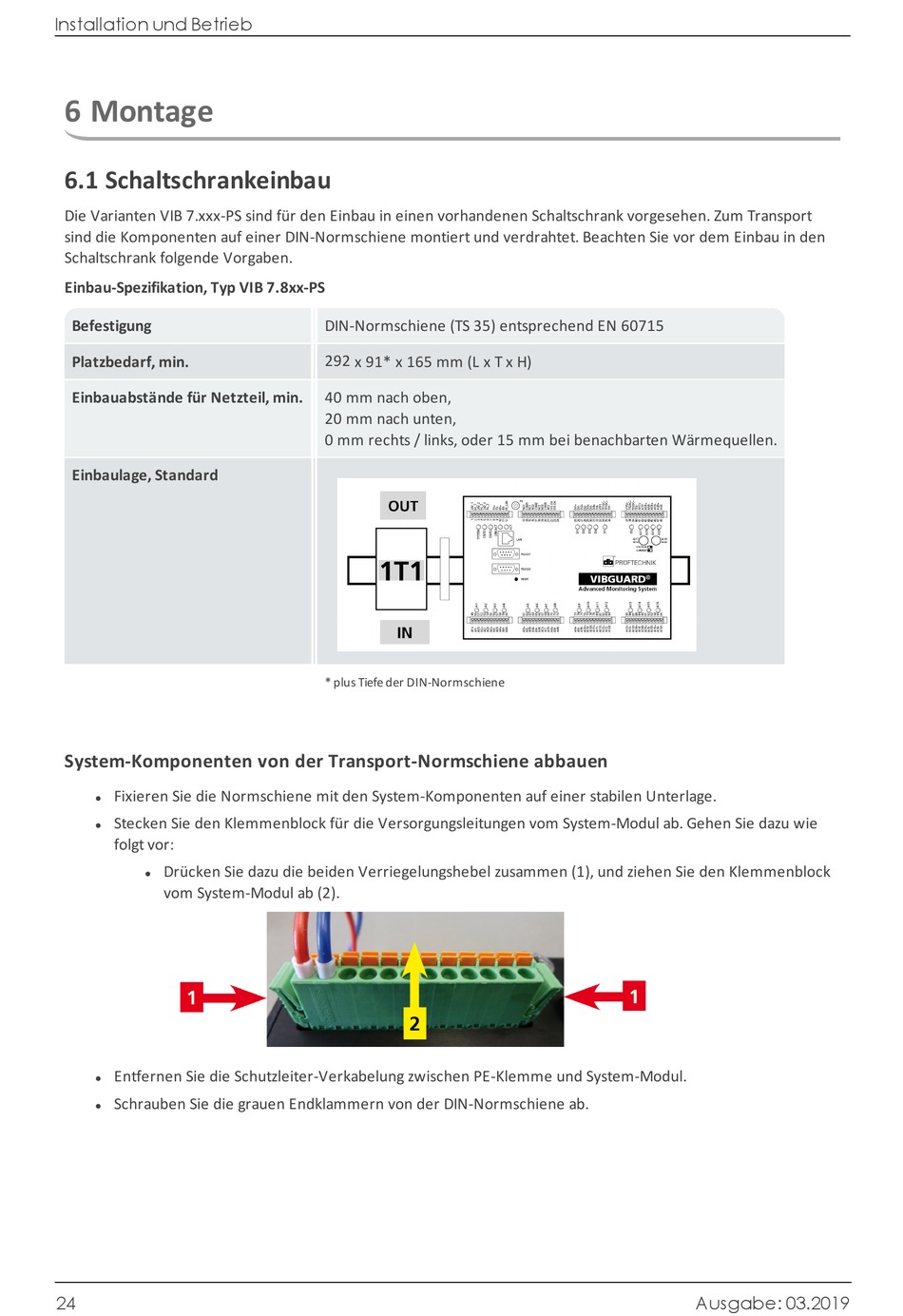

6 Montage
6.1 Schaltschrankeinbau
Die Varianten VIB 7.xxx-PS sind für den Einbau in einen vorhandenen Schaltschrank vorgesehen. Zum Transport
sind die Komponenten auf einer DIN-Normschiene montiert und verdrahtet. Beachten Sie vor dem Einbau in den
Schaltschrank folgende Vorgaben.
Einbau-Spezifikation, Typ VIB 7.8xx-PS
Befestigung
Platzbedarf, min.
Einbauabstände für Netzteil, min.
Einbaulage, Standard
System-Komponenten von der Transport-Normschiene abbauen
Fixieren Sie die Normschiene mit den System-Komponenten auf einer stabilen Unterlage.
l
Stecken Sie den Klemmenblock für die Versorgungsleitungen vom System-Modul ab. Gehen Sie dazu wie
l
folgt vor:
Drücken Sie dazu die beiden Verriegelungshebel zusammen (1), und ziehen Sie den Klemmenblock
l
vom System-Modul ab (2).
Entfernen Sie die Schutzleiter-Verkabelung zwischen PE-Klemme und System-Modul.
l
Schrauben Sie die grauen Endklammern von der DIN-Normschiene ab.
l
24
DIN-Normschiene (TS 35) entsprechend EN 60715
292 x 91* x 165 mm (L x T x H)
40 mm nach oben,
20 mm nach unten,
0 mm rechts / links, oder 15 mm bei benachbarten Wärmequellen.
* plus Tiefe der DIN-Normschiene
Ausgabe: 03.2019
