Prozesssignale galvanisch getrennt einspeisen.
Geeignete Trennverstärker verwenden.

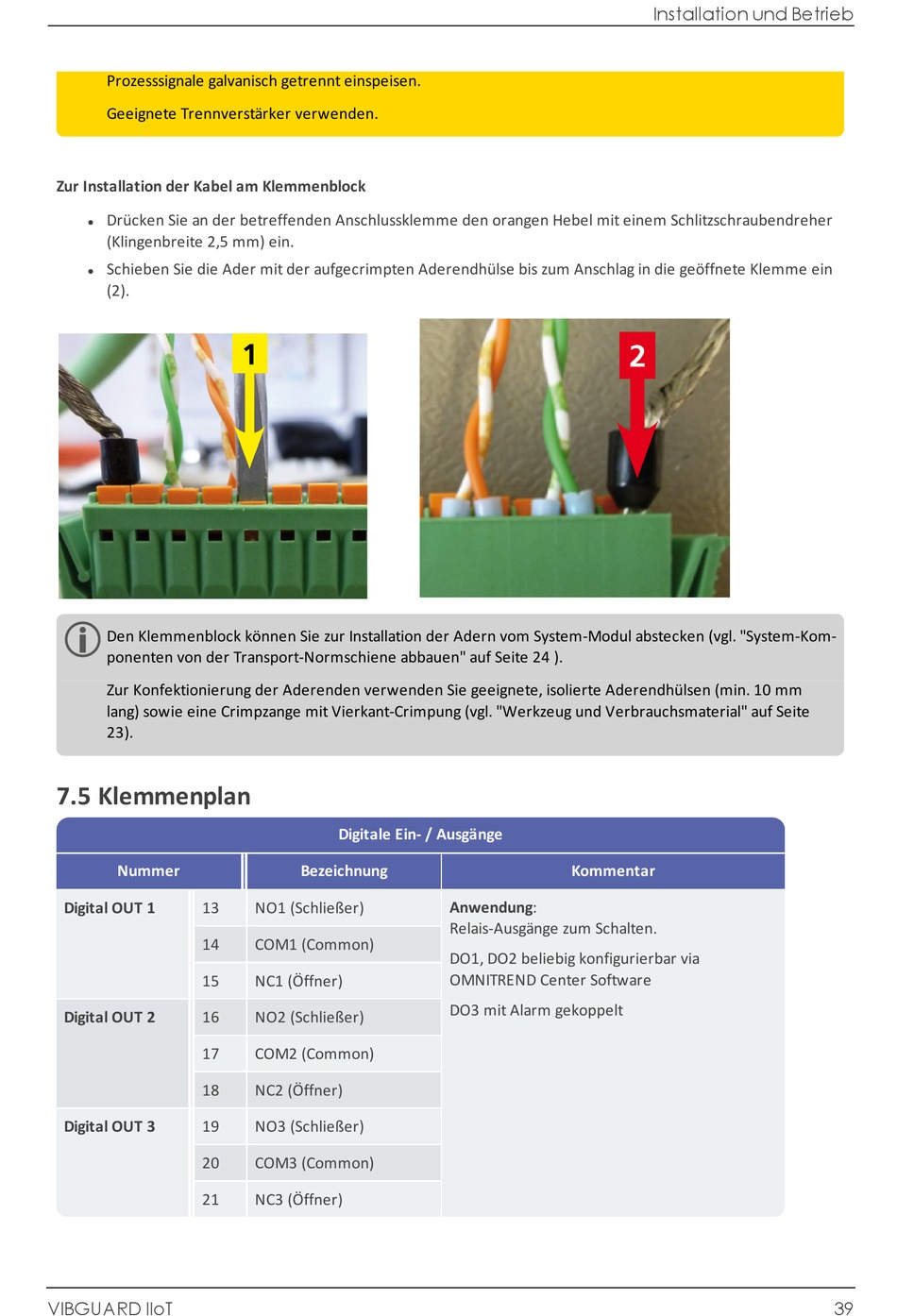

Zur Installation der Kabel am Klemmenblock
Drücken Sie an der betreffenden Anschlussklemme den orangen Hebel mit einem Schlitzschraubendreher
l
(Klingenbreite 2,5 mm) ein.
Schieben Sie die Ader mit der aufgecrimpten Aderendhülse bis zum Anschlag in die geöffnete Klemme ein
l
(2).
Den Klemmenblock können Sie zur Installation der Adern vom System-Modul abstecken (vgl. "System-Kom-
ponenten von der Transport-Normschiene abbauen" auf Seite 24 ).
Zur Konfektionierung der Aderenden verwenden Sie geeignete, isolierte Aderendhülsen (min. 10 mm
lang) sowie eine Crimpzange mit Vierkant-Crimpung (vgl. "Werkzeug und Verbrauchsmaterial" auf Seite
23).
7.5 Klemmenplan
Nummer
Digital OUT 1
13
14
15
Digital OUT 2
16
17
18
Digital OUT 3
19
20
21
VIBGUARD IIoT
Digitale Ein- / Ausgänge
Bezeichnung
NO1 (Schließer)
COM1 (Common)
NC1 (Öffner)
NO2 (Schließer)
COM2 (Common)
NC2 (Öffner)
NO3 (Schließer)
COM3 (Common)
NC3 (Öffner)
Kommentar
Anwendung:
Relais-Ausgänge zum Schalten.
DO1, DO2 beliebig konfigurierbar via
OMNITREND Center Software
DO3 mit Alarm gekoppelt
Installation und Betrieb
39
