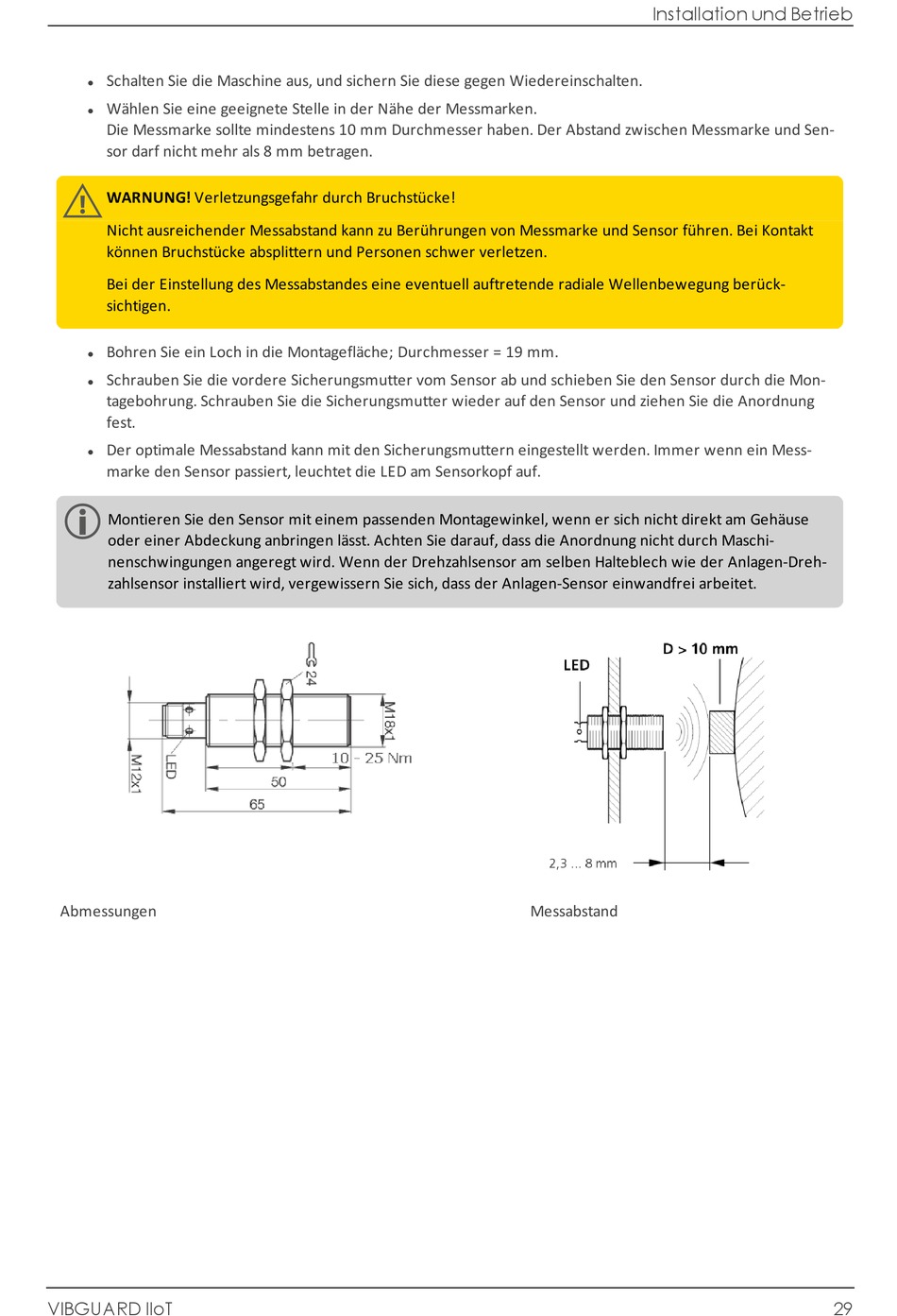

Schalten Sie die Maschine aus, und sichern Sie diese gegen Wiedereinschalten.
l
Wählen Sie eine geeignete Stelle in der Nähe der Messmarken.
l
Die Messmarke sollte mindestens 10 mm Durchmesser haben. Der Abstand zwischen Messmarke und Sen-
sor darf nicht mehr als 8 mm betragen.
WARNUNG! Verletzungsgefahr durch Bruchstücke!
Nicht ausreichender Messabstand kann zu Berührungen von Messmarke und Sensor führen. Bei Kontakt
können Bruchstücke absplittern und Personen schwer verletzen.
Bei der Einstellung des Messabstandes eine eventuell auftretende radiale Wellenbewegung berück-
sichtigen.
Bohren Sie ein Loch in die Montagefläche; Durchmesser = 19 mm.
l
Schrauben Sie die vordere Sicherungsmutter vom Sensor ab und schieben Sie den Sensor durch die Mon-
l
tagebohrung. Schrauben Sie die Sicherungsmutter wieder auf den Sensor und ziehen Sie die Anordnung
fest.
Der optimale Messabstand kann mit den Sicherungsmuttern eingestellt werden. Immer wenn ein Mess-
l
marke den Sensor passiert, leuchtet die LED am Sensorkopf auf.
Montieren Sie den Sensor mit einem passenden Montagewinkel, wenn er sich nicht direkt am Gehäuse
oder einer Abdeckung anbringen lässt. Achten Sie darauf, dass die Anordnung nicht durch Maschi-
nenschwingungen angeregt wird. Wenn der Drehzahlsensor am selben Halteblech wie der Anlagen-Dreh-
zahlsensor installiert wird, vergewissern Sie sich, dass der Anlagen-Sensor einwandfrei arbeitet.
Abmessungen
VIBGUARD IIoT
Installation und Betrieb
Messabstand
29
