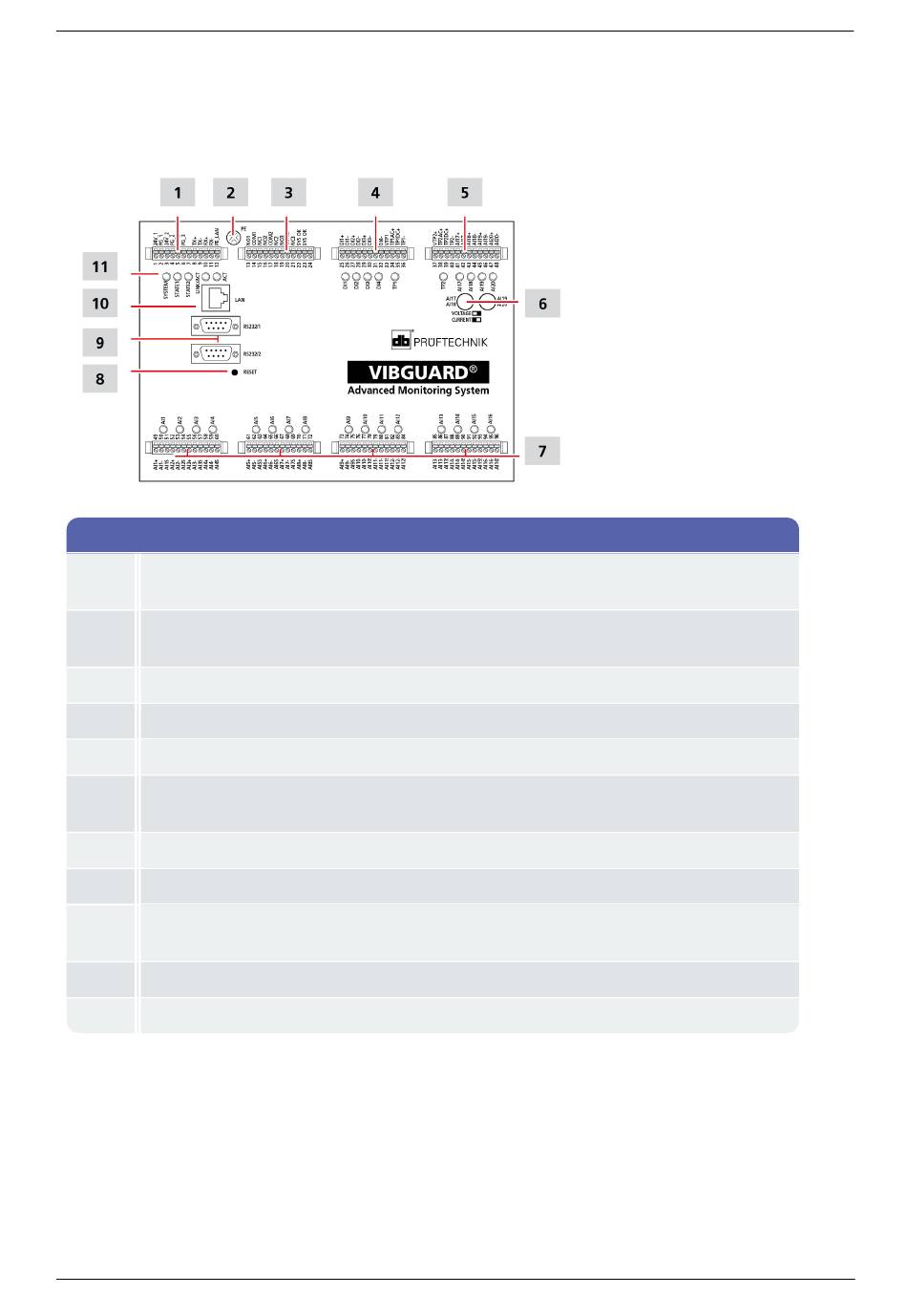

Installation und Betrieb
4.1 System-Modul
VIB 7.800, VIB 7.810, VIB 7.811, VIB 7.815, VIB 7.820, VIB 7.825
24V, PG : Versorgungsanschluss für System-Modul.
1
TX, RX : Netzwerkanschluss, Einzelader
PE : Schutzleiteranschluss, mit PE-Klemme verbunden; zur Kontaktierung des Systemgehäuses,
2
der Ethernet-Buchse und der internen Überspannungsableiter.
Anschlussklemmen für Relaisausgänge NO1..3 und System-OK-Relais SYS OK .
3
Anschlussklemmen für digitale Eingangssignale DI und Drehzahlsensor TP1 mit Status-LEDs.
4
Anschlussklemmen für Drehzahlsensor ( TP2 ) und analoge Signale AI17... AI20 mit Status-LEDs.
5
6
Zwei Dip-Schalter zur Konfiguration des Signaltyps (Spannung oder Strom) für AI17 / AI18 bzw.
AI19 / AI20.
Anschlussklemmen für analoge Signale AI1 ... AI16 mit Status-LEDs (VIB 7.811: AI1 ... AI12)
7
RESET : Taste für System-Reset.
8
RS232/1 : Modbus-RTU Kommunikation
9
RS232/2 : Service-Schnittstelle
LAN : Ethernet-Anschluss mit Status-LEDs (LINK, ACT) für Datenverkehr.
10
SYSTEM, STATE1, STATE/2 : LEDs für Systemstatus.
11
18
Schnittstellen, Anzeige- und Bedienelemente
Ausgabe: 03.2019
