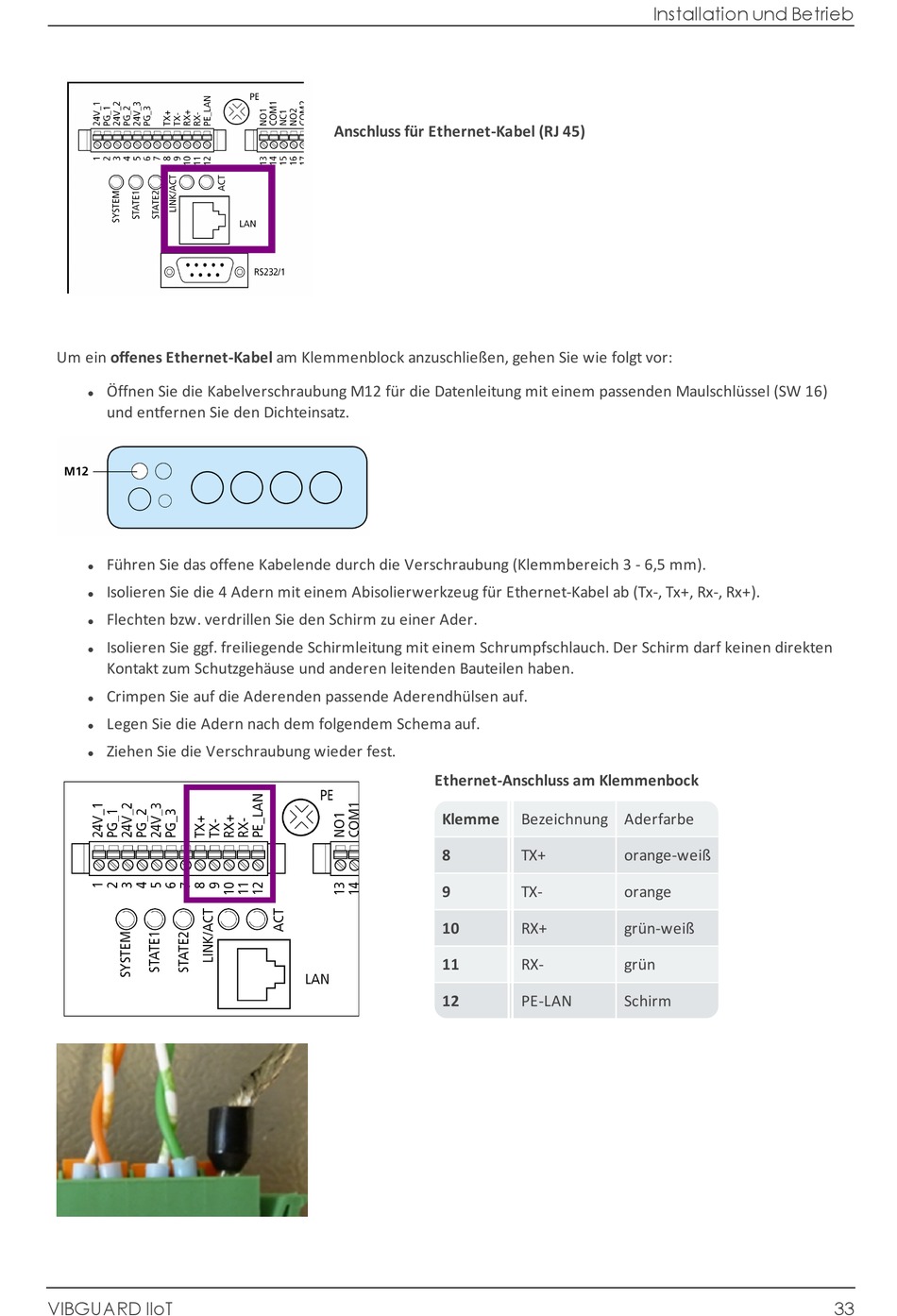

Um ein offenes Ethernet-Kabel am Klemmenblock anzuschließen, gehen Sie wie folgt vor:
Öffnen Sie die Kabelverschraubung M12 für die Datenleitung mit einem passenden Maulschlüssel (SW 16)
l
und entfernen Sie den Dichteinsatz.
Führen Sie das offene Kabelende durch die Verschraubung (Klemmbereich 3 - 6,5 mm).
l
Isolieren Sie die 4 Adern mit einem Abisolierwerkzeug für Ethernet-Kabel ab (Tx-, Tx+, Rx-, Rx+).
l
Flechten bzw. verdrillen Sie den Schirm zu einer Ader.
l
Isolieren Sie ggf. freiliegende Schirmleitung mit einem Schrumpfschlauch. Der Schirm darf keinen direkten
l
Kontakt zum Schutzgehäuse und anderen leitenden Bauteilen haben.
Crimpen Sie auf die Aderenden passende Aderendhülsen auf.
l
Legen Sie die Adern nach dem folgendem Schema auf.
l
Ziehen Sie die Verschraubung wieder fest.
l
VIBGUARD IIoT
Anschluss für Ethernet-Kabel (RJ 45)
Ethernet-Anschluss am Klemmenbock
Klemme
8
9
10
11
12
Installation und Betrieb
Bezeichnung Aderfarbe
TX+
orange-weiß
TX-
orange
RX+
grün-weiß
RX-
grün
PE-LAN
Schirm
33
