Installation und Betrieb

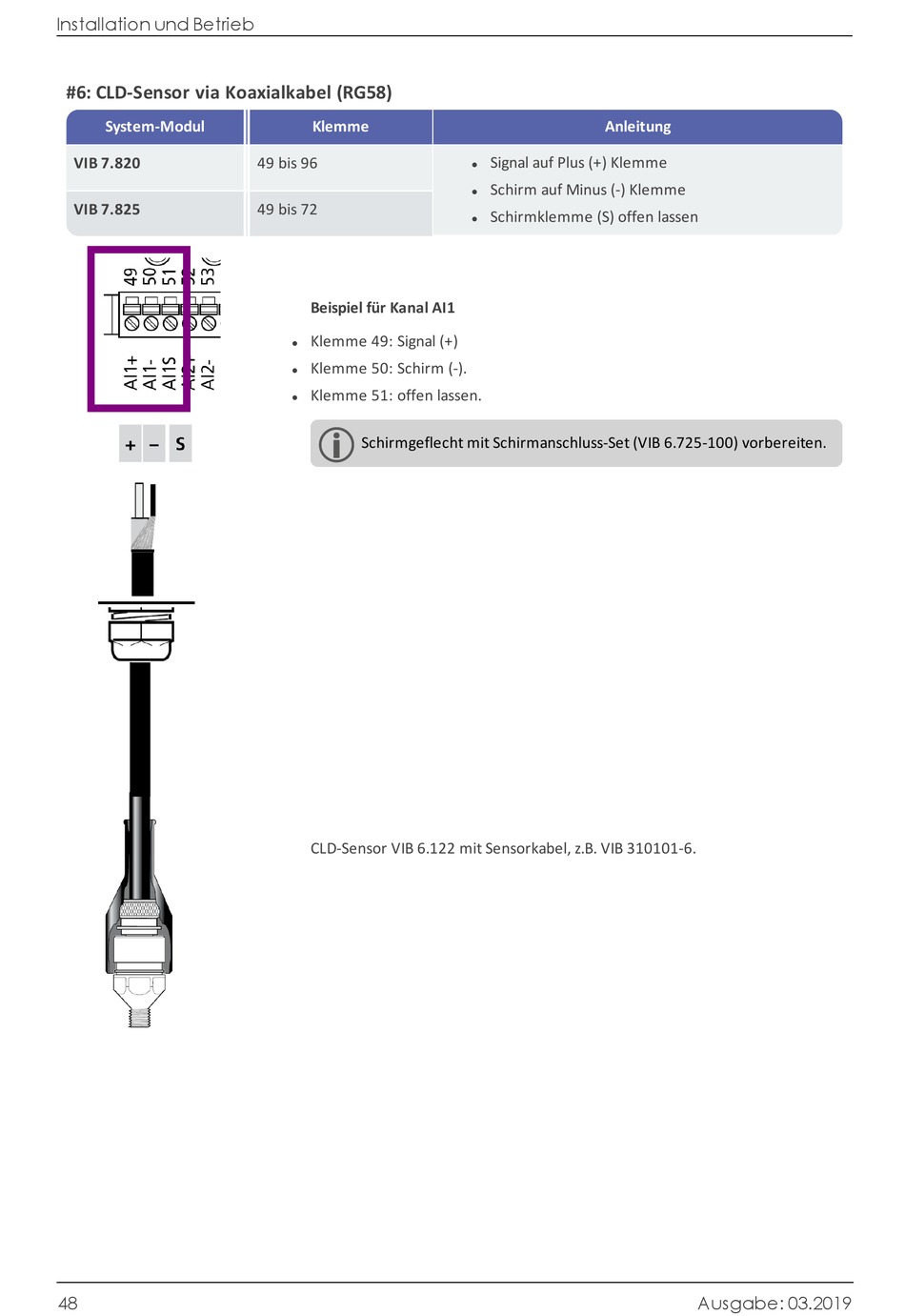

#6: CLD-Sensor via Koaxialkabel (RG58)
System-Modul
VIB 7.820
VIB 7.825
48
Klemme
49 bis 96
49 bis 72
Beispiel für Kanal AI1
Klemme 49: Signal (+)
l
Klemme 50: Schirm (-).
l
Klemme 51: offen lassen.
l
Schirmgeflecht mit Schirmanschluss-Set (VIB 6.725-100) vorbereiten.
CLD-Sensor VIB 6.122 mit Sensorkabel, z.B. VIB 310101-6.
Anleitung
Signal auf Plus (+) Klemme
l
Schirm auf Minus (-) Klemme
l
Schirmklemme (S) offen lassen
l
Ausgabe: 03.2019
