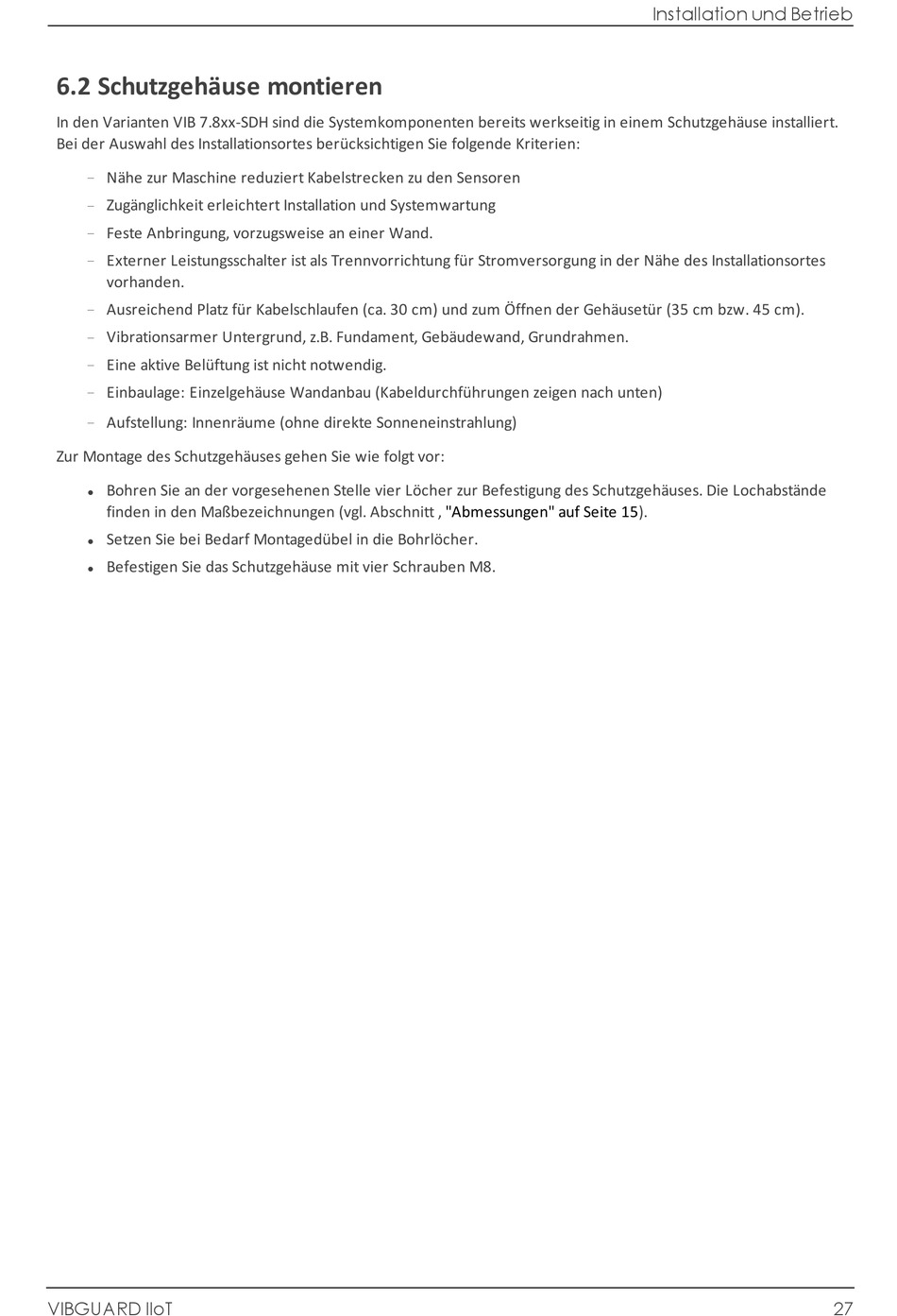

6.2 Schutzgehäuse montieren
In den Varianten VIB 7.8xx-SDH sind die Systemkomponenten bereits werkseitig in einem Schutzgehäuse installiert.
Bei der Auswahl des Installationsortes berücksichtigen Sie folgende Kriterien:
Nähe zur Maschine reduziert Kabelstrecken zu den Sensoren
Zugänglichkeit erleichtert Installation und Systemwartung
Feste Anbringung, vorzugsweise an einer Wand.
Externer Leistungsschalter ist als Trennvorrichtung für Stromversorgung in der Nähe des Installationsortes
vorhanden.
Ausreichend Platz für Kabelschlaufen (ca. 30 cm) und zum Öffnen der Gehäusetür (35 cm bzw. 45 cm).
Vibrationsarmer Untergrund, z.B. Fundament, Gebäudewand, Grundrahmen.
Eine aktive Belüftung ist nicht notwendig.
Einbaulage: Einzelgehäuse Wandanbau (Kabeldurchführungen zeigen nach unten)
Aufstellung: Innenräume (ohne direkte Sonneneinstrahlung)
Zur Montage des Schutzgehäuses gehen Sie wie folgt vor:
Bohren Sie an der vorgesehenen Stelle vier Löcher zur Befestigung des Schutzgehäuses. Die Lochabstände
l
finden in den Maßbezeichnungen (vgl. Abschnitt ‚
Setzen Sie bei Bedarf Montagedübel in die Bohrlöcher.
l
Befestigen Sie das Schutzgehäuse mit vier Schrauben M8.
l
VIBGUARD IIoT
"Abmessungen" auf Seite
Installation und Betrieb
15).
27
