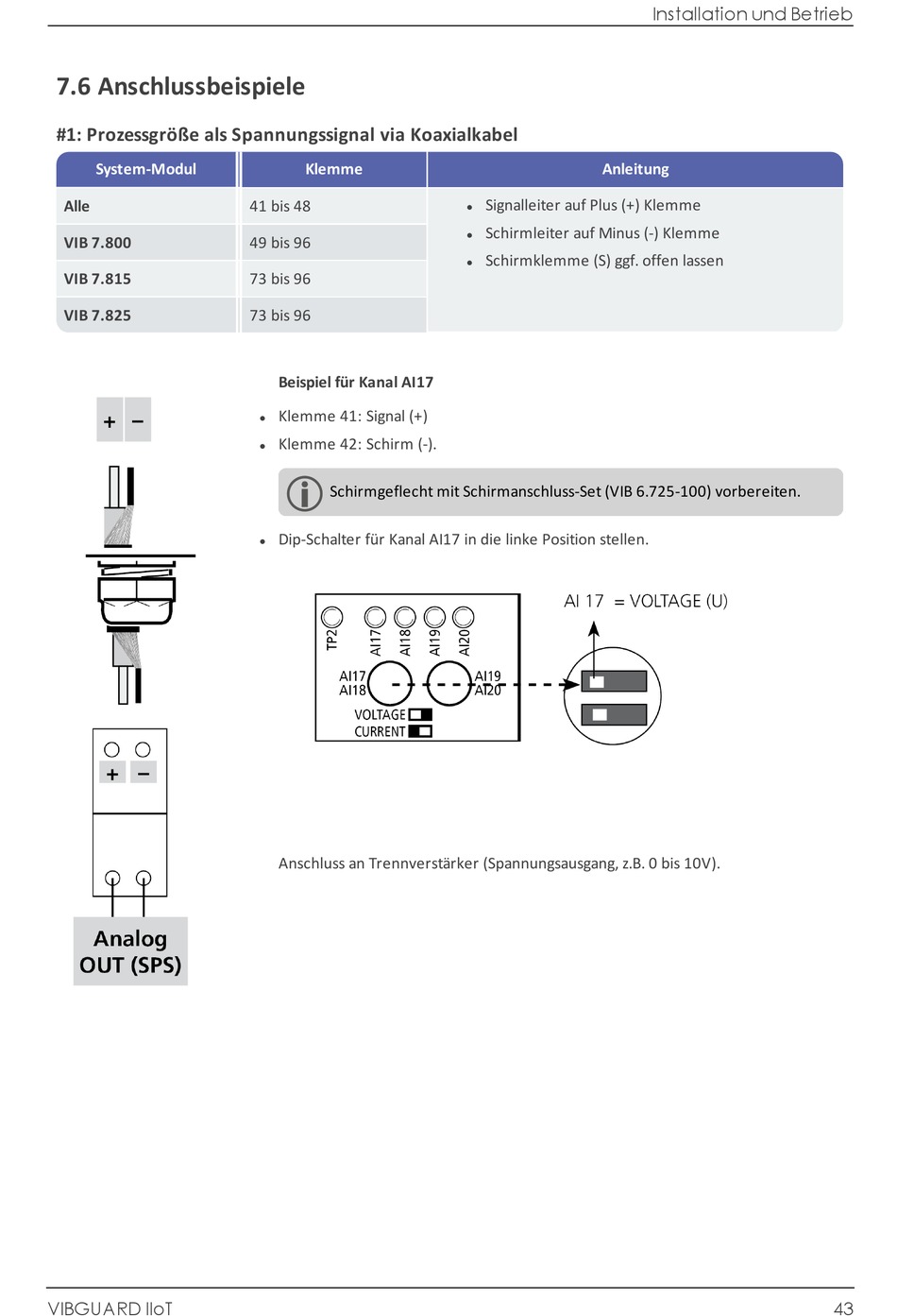

7.6 Anschlussbeispiele

#1: Prozessgröße als Spannungssignal via Koaxialkabel
System-Modul
Alle
VIB 7.800
VIB 7.815
VIB 7.825
VIBGUARD IIoT
Klemme
41 bis 48
49 bis 96
73 bis 96
73 bis 96
Beispiel für Kanal AI17
Klemme 41: Signal (+)
l
Klemme 42: Schirm (-).
l
Schirmgeflecht mit Schirmanschluss-Set (VIB 6.725-100) vorbereiten.
Dip-Schalter für Kanal AI17 in die linke Position stellen.
l
Anschluss an Trennverstärker (Spannungsausgang, z.B. 0 bis 10V).
Anleitung
Signalleiter auf Plus (+) Klemme
l
Schirmleiter auf Minus (-) Klemme
l
Schirmklemme (S) ggf. offen lassen
l
