Status der LEDs

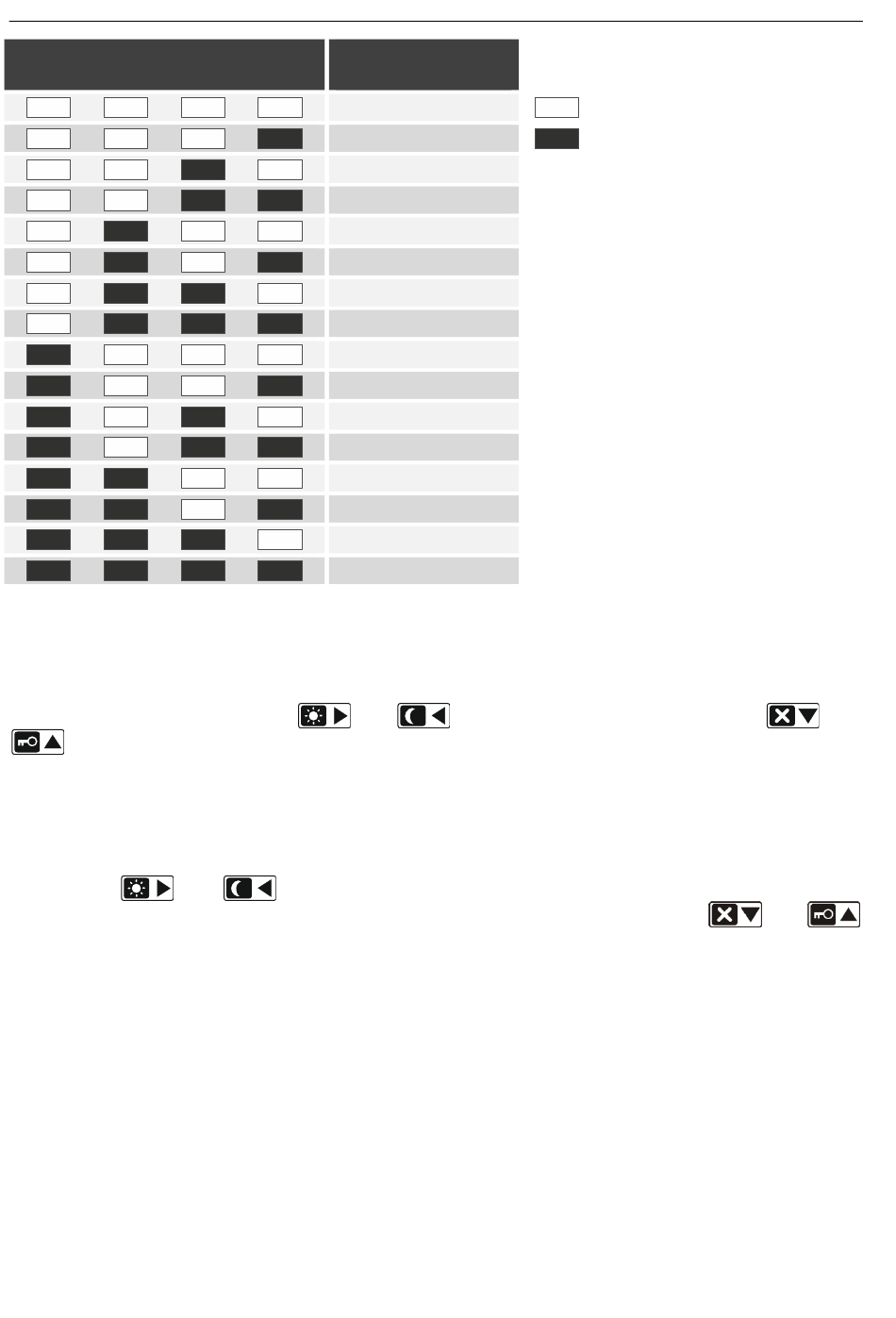

Tabelle 4. Binäre Darstellungsweise von Ziffern und Buchstaben.
Wählen aus der Liste der Einfachwahl
Die leuchtenden LEDs zeigen zugängliche Positionen auf der Liste. Die blinkende LED
informiert, wo sich der Cursor im Moment befindet, und dem zufolge welche der Positionen
gerade gewählt ist. Die Tasten
werden hier nicht benutzt.
Wählen aus der Liste der Mehrfachwahl
Den Status aller mit der Funktion verfügbaren Positionen (Meldelinien, Ausgänge, Optionen
usw.) zeigen die LEDs mit den Nummern. Die leuchtenden LEDs informieren, welche
Positionen gewählt wurden. Blinkende LED informiert, wo sich gerade der Cursor befindet.
Die Tasten
um den Status der LED zu wechseln (ein- oder auszuschalten). Die Tasten
werden hier nicht benutzt.
Eingabe dezimaler Werte
Zur Eingabe von Ziffern dienen die Zifferntasten. Die LEDs können bis zu 6 Ziffern anzeigen.
Jede Ziffer wird an 4 LEDs angezeigt – siehe Tabelle 4. Die LEDs 1-4 zeigen die erste Ziffer,
LEDs 5-8 – die zweite Ziffer, LEDs 9-12 – die dritte Ziffer, LEDs 16-19 – die vierte Ziffer,
LEDs 20-23 – die fünfte Ziffer, und die LEDs 24-27 – die sechste Ziffer. Die Pfeiltasten
werden hier nicht benutzt. Einen eingegebenen Wert können Sie erst nach dem erneuten
Aufrufen der Funktion korrigieren.
bewegen den Cursor. Drücken Sie eine beliebige Zifferntaste,
und
VERSA IP
Ziffern und
Buchstaben
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
und bewegen den Cursor. Die Tasten
– LED AUS
– LED EIN
und
