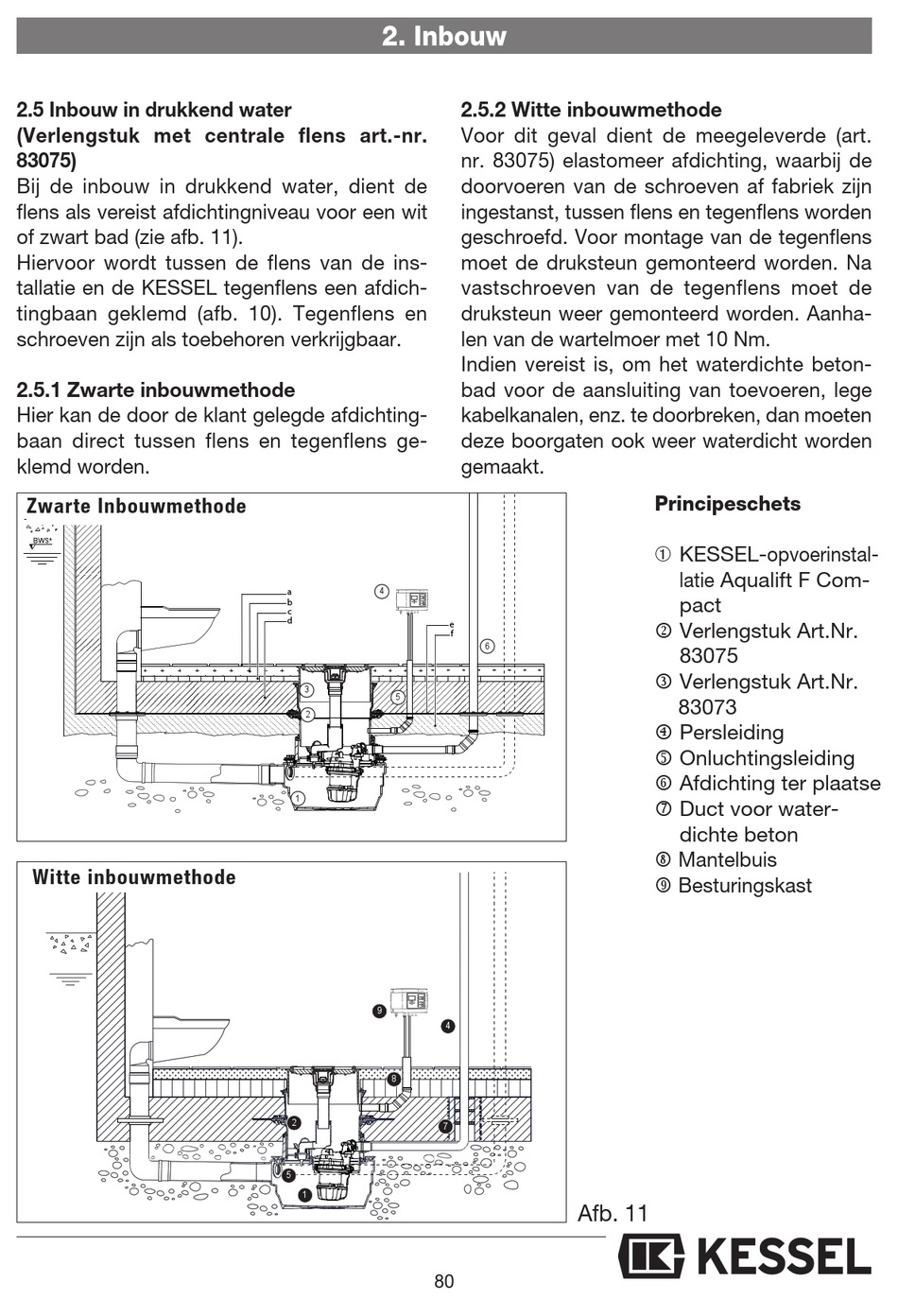

2.5 Inbouw in drukkend water

(Verlengstuk met centrale flens art.-nr.
83075)
Bij de inbouw in drukkend water, dient de
flens als vereist afdichtingniveau voor een wit
of zwart bad (zie afb. 11).
Hiervoor wordt tussen de flens van de ins-
tallatie en de KESSEL tegenflens een afdich-
tingbaan geklemd (afb. 10). Tegenflens en
schroeven zijn als toebehoren verkrijgbaar.
2.5.1 Zwarte inbouwmethode
Hier kan de door de klant gelegde afdichting-
baan direct tussen flens en tegenflens ge-
klemd worden.
Zwarte Inbouwmethode
BWS*
Witte inbouwmethode
2. Inbouw
4
a
b
c
d
e
f
3
5
2
1
9
4
8
2
7
5
1
80
2.5.2 Witte inbouwmethode
Voor dit geval dient de meegeleverde (art.
nr. 83075) elastomeer afdichting, waarbij de
doorvoeren van de schroeven af fabriek zijn
ingestanst, tussen flens en tegenflens worden
geschroefd. Voor montage van de tegenflens
moet de druksteun gemonteerd worden. Na
vastschroeven van de tegenflens moet de
druksteun weer gemonteerd worden. Aanha-
len van de wartelmoer met 10 Nm.
Indien vereist is, om het waterdichte beton-
bad voor de aansluiting van toevoeren, lege
kabelkanalen, enz. te doorbreken, dan moeten
deze boorgaten ook weer waterdicht worden
gemaakt.
6
Afb. 11
Principeschets
➀ KESSEL-opvoerinstal-
latie Aqualift F Com-
pact
 Verlengstuk Art.Nr.
83075
 Verlengstuk Art.Nr.
83073
 Persleiding
 Onluchtingsleiding
 Afdichting ter plaatse
 Duct voor water-
dichte beton
 Mantelbuis
 Besturingskast
