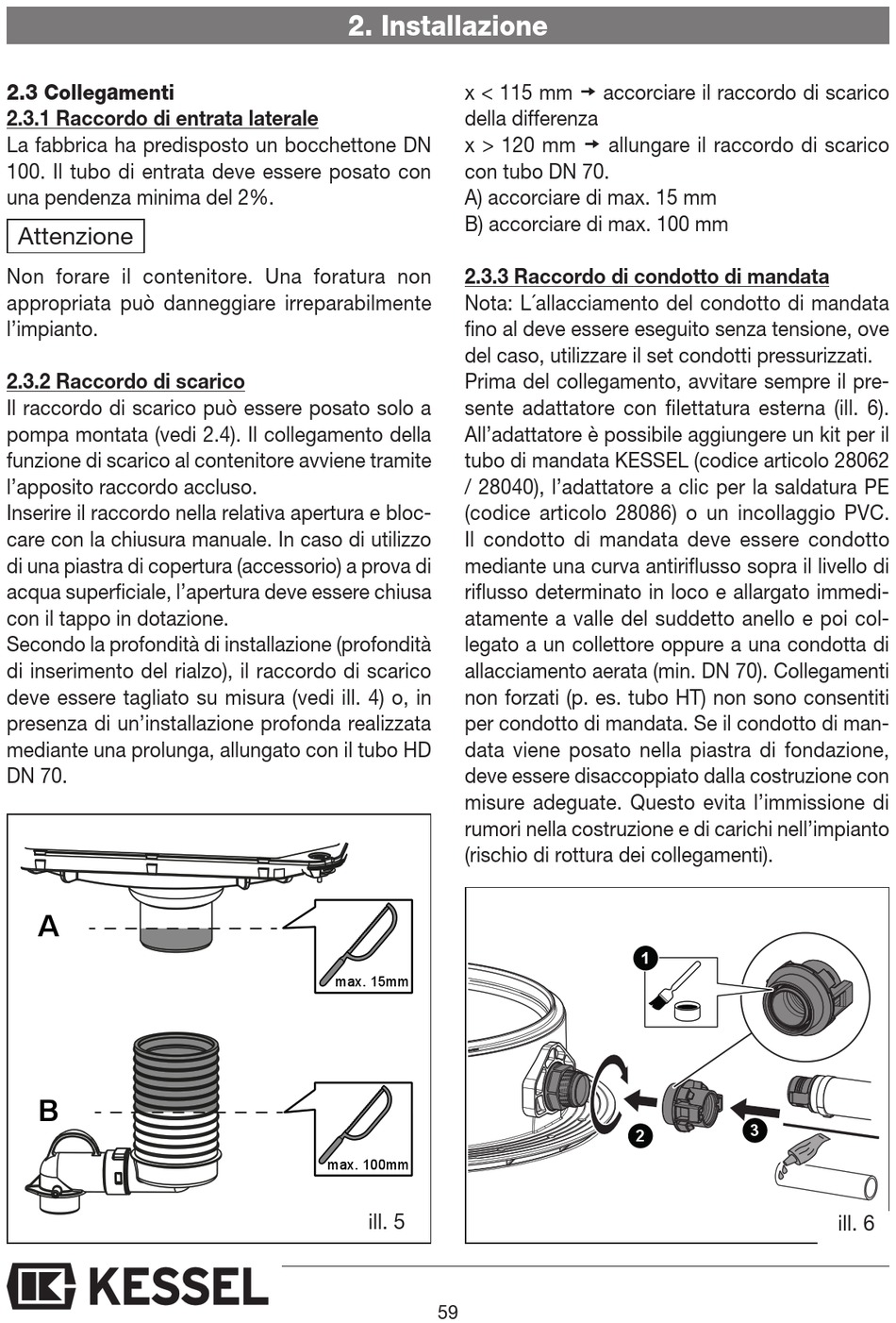

2.3 Collegamenti
2.3.1 Raccordo di entrata laterale
La fabbrica ha predisposto un bocchettone DN
100. Il tubo di entrata deve essere posato con
una pendenza minima del 2%.
Attenzione
Non forare il contenitore. Una foratura non
appropriata può danneggiare irreparabilmente
l'impianto.
2.3.2 Raccordo di scarico
Il raccordo di scarico può essere posato solo a
pompa montata (vedi 2.4). Il collegamento della
funzione di scarico al contenitore avviene tramite
l'apposito raccordo accluso.
Inserire il raccordo nella relativa apertura e bloc-
care con la chiusura manuale. In caso di utilizzo
di una piastra di copertura (accessorio) a prova di
acqua superficiale, l'apertura deve essere chiusa
con il tappo in dotazione.
Secondo la profondità di installazione (profondità
di inserimento del rialzo), il raccordo di scarico
deve essere tagliato su misura (vedi ill. 4) o, in
presenza di un'installazione profonda realizzata
mediante una prolunga, allungato con il tubo HD
DN 70.
A
B
2. Installazione
x < 115 mm  accorciare il raccordo di scarico
della differenza
x > 120 mm  allungare il raccordo di scarico
con tubo DN 70.
A) accorciare di max. 15 mm
B) accorciare di max. 100 mm
2.3.3 Raccordo di condotto di mandata
Nota: L´allacciamento del condotto di mandata
fino al deve essere eseguito senza tensione, ove
del caso, utilizzare il set condotti pressurizzati.
Prima del collegamento, avvitare sempre il pre-
sente adattatore con filettatura esterna (ill. 6).
All'adattatore è possibile aggiungere un kit per il
tubo di mandata KESSEL (codice articolo 28062
/ 28040), l'adattatore a clic per la saldatura PE
(codice articolo 28086) o un incollaggio PVC.
Il condotto di mandata deve essere condotto
mediante una curva antiriflusso sopra il livello di
riflusso determinato in loco e allargato immedi-
atamente a valle del suddetto anello e poi col-
legato a un collettore oppure a una condotta di
allacciamento aerata (min. DN 70). Collegamenti
non forzati (p. es. tubo HT) non sono consentiti
per condotto di mandata. Se il condotto di man-
data viene posato nella piastra di fondazione,
deve essere disaccoppiato dalla costruzione con
misure adeguate. Questo evita l'immissione di
rumori nella costruzione e di carichi nell'impianto
(rischio di rottura dei collegamenti).
max. 15mm
max. 100mm
ill. 5
59
1
3
2
ill. 6
