2. Inbouw

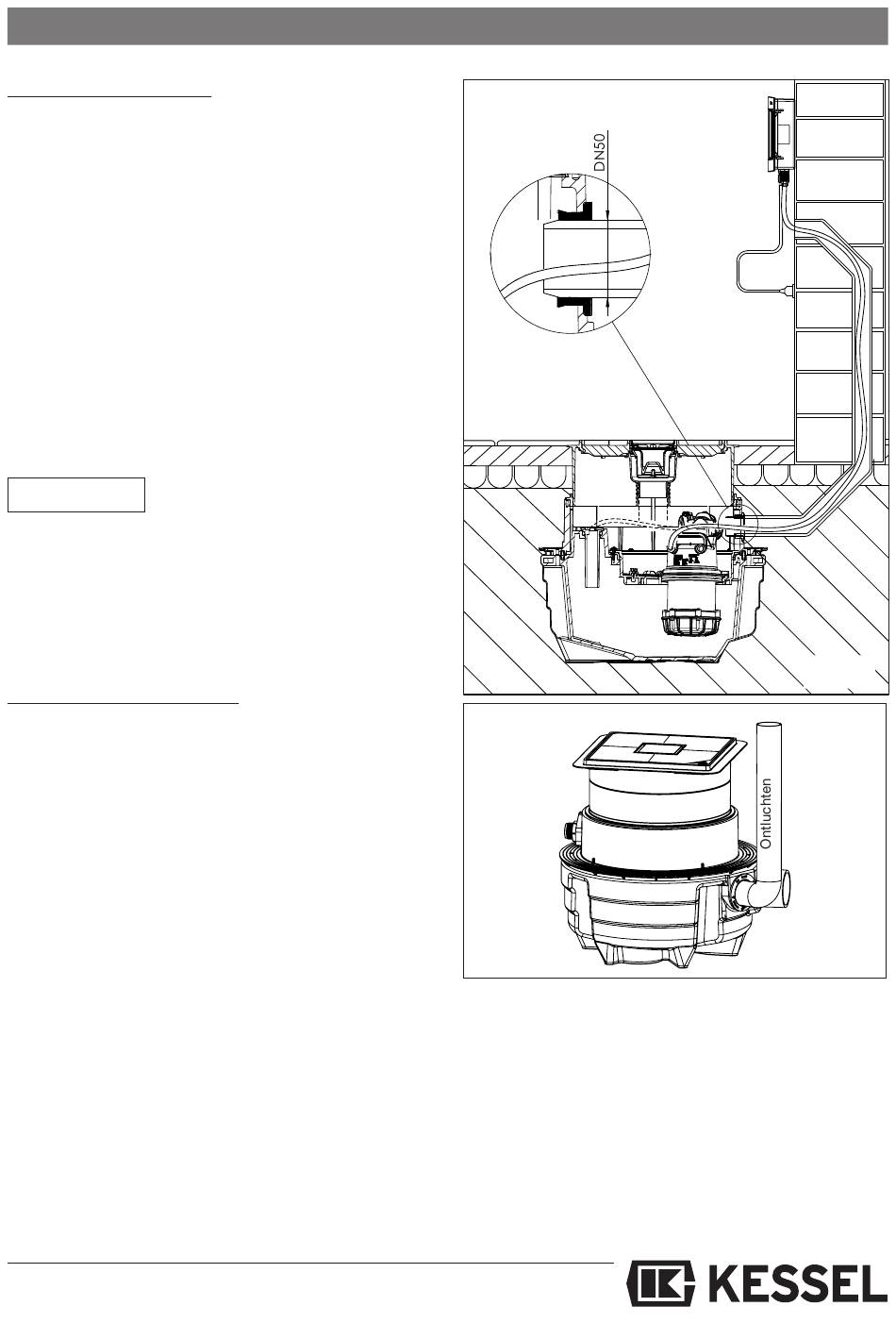

2.3.4 Lege mantelbuis
Mantelbuis voorzien i.v.m. ombouw in later
stadium. Indien deze in het opzetstuk wordt
geplaatst, deze aanbrengen middels KESSEL
gatenzaag (art.nr. 500101) of een in de handel
gebruikelijk gatenzaag Ø 60 mm en de afdich-
ting DN 50 (art.nr. 850114).
Voor de aansluiting van de elektrische leidin-
gen en de luchtslang voor de druksensor dient
de klant een lege mantelbuis DN 50 te voorzien
(afb. 7). Het lege mantelbuis kan in de in het ver-
lengstuk voorziene kabeldoorvoer aangesloten
worden. Om condenswater te vermijden mag de
lege kabelbuis niet luchtdicht afgesloten worden.
Attentie
De luchtslang moet continu stijgend worden ge-
legd om ontstaan van condensaat en daaruit re-
sulterende functiestoringen te vermijden.
Voor eenvoudigere installatie raadt KESSEL aan,
om met 2 x 45° bochten te werken.
Afb. 7
2.3.5 Ontluchtingsleiding
Een separate ontluchtingsleiding moet absoluut
worden voorzien.
De ontluchtingsleiding brengt de drukcompensa-
tie naar de openlucht tot stand. Zij moet min. in
DN 70 uitgevoerd worden. Om geurbelasting te
vermijden moet de ontluchtingsleiding over het
dak worden geleid. Positie van de ontluchtings-
leiding aan de installatie (zie afb. 8).
Aan de installatie is door de fabriek een ontluch-
Afb. 8
tingsaansluiting voorhanden. Optioneel kan met
een verloopstuk DN 70/ 100 (art.nr. 27602) op
een ontluchtingsleiding DN 100 worden uitge-
breid.
