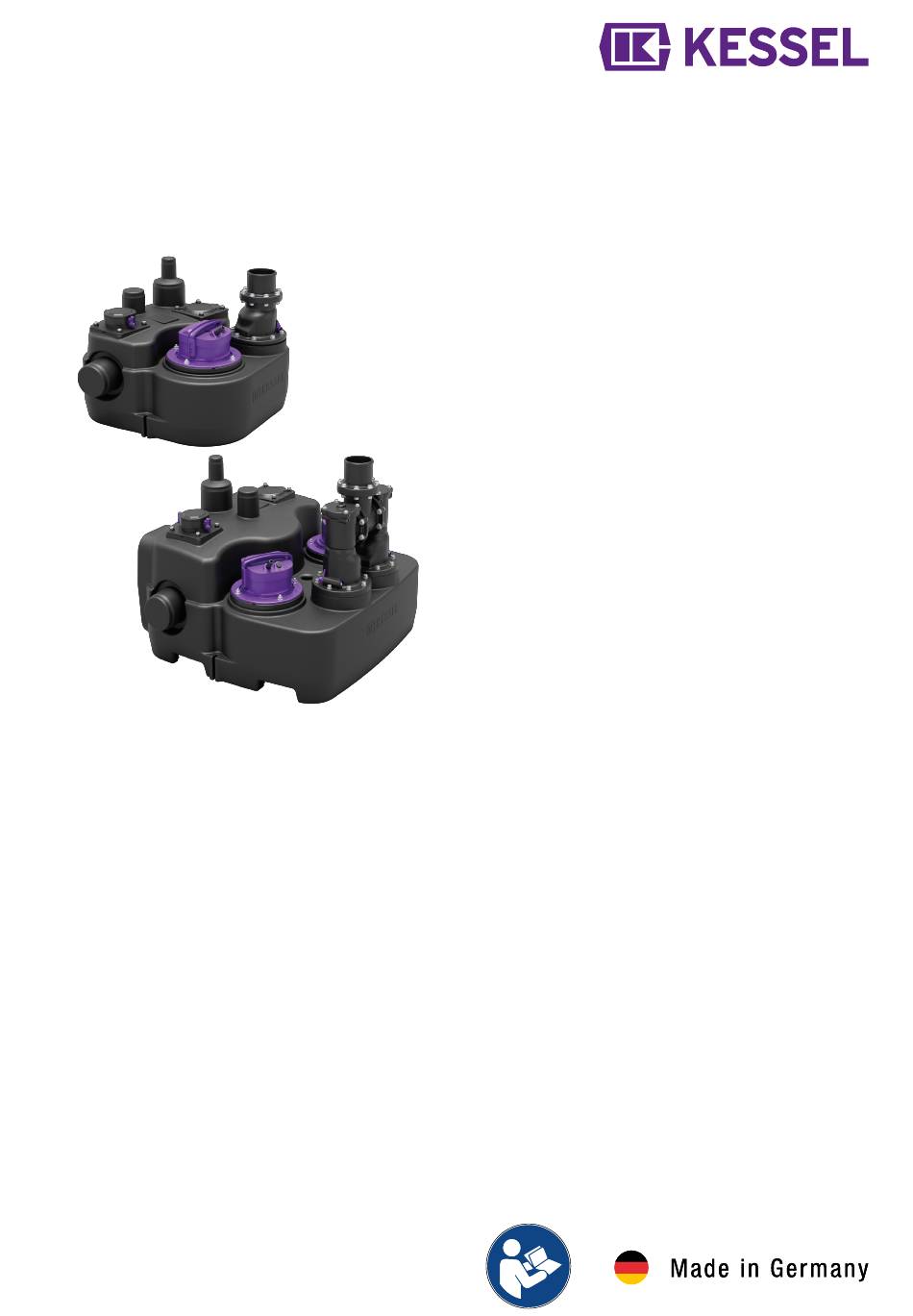

Seite 1 Hebeanlage Hebeanlage Aqualift L Mono/Duo Aqualift L Mono/Duo 230V/400V 230V/400V Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung Hebeanlage / Einbau- und Betriebsanleitung..........2 Hebeanlage / Einbau- und Betriebsanleitung..........2 Lifting station/Installation and operating instructions........25 Lifting station/Installation and operating instructions........25 Poste de relevage / Instructions de pose et d’utilisation......
Seite 2 Hebeanlage / Einbau- und Betriebsanleitung Liebe Kundin, lieber Kunde, als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche Systemlösun- gen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltig- keit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.
Seite 3 Hinweise zu dieser Anleitung Bei diesem Dokument handelt es sich um die Originalbetriebsanleitung. Die Sprache der Originalbetriebsanleitung ist Deutsch. Alle weiteren Sprachen dieser Anleitung sind eine Übersetzung der Originalbetriebsanleitung. Folgende Darstellungskonventionen erleichtern die Orientierung: Darstellung Erläuterung siehe Abbildung 1 Positionsnummer 5 von nebenstehender Abbildung Handlungsschritt in Abbildung Prüfen, ob Handbetrieb aktiviert wurde.
Seite 4 Der Betreiber der Anlage ist dazu verpflichtet: eine Gefährdungsbeurteilung zu erstellen, entsprechende Gefährdungszonen zu ermitteln und auszuweisen, Sicherheitsunterweisungen durchzuführen, gegen die Benutzung durch Unbefugte zu sichern. Person freigegebene Tätigkeiten an KESSEL-Anlagen Betreiber Sichtprüfung, Batterietausch Sachkundiger (kennt, ver- Entleerung, Reinigung steht Betriebsanweisung)
Seite 5 Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum mit universa- len Anschlussmöglichkeiten und einer verschraubten Reinigungsöffnung. Die Steuerung erfolgt durch ein mitgeliefertes anwenderfreundliches KESSEL-Schaltgerät. Die Schaltsignale des Schwimmerschalters werden im Schaltgerät elektronisch verarbeitet. Ist das Einschaltniveau erreicht, wird das Abpumpen aktiviert.
Seite 6 Anschluss Handmembranpumpe * je nach Einsatzform gegenseitig getauscht (siehe "Zu- und Auslauf montieren", Seite 11) Abb.: Aqualift L Mono Art.-Nr. Beschreibung 28797 Aqualift L Duo 230V 28798 Aqualift L Mono 230V 28897 Aqualift L Duo 400V 28898 Aqualift L Mono 400V Abb.: Aqualift L Duo...
Seite 7 Funktionsprinzip Beim Auslegen der Rückstauschleife sind 15 cm Anstauhöhe über dem niedrigsten Entspannungspunkt und zusätzlich 10 cm Sicherheit für den Saughebereffekt vorzusehen. 10 cm 15 cm Aqualift L Anstauhöhe über Entspannungsspunkt Öffentlicher Kanalschacht Scheitelhöhe der Rückstauschleife wegen Saugeheber-Effekt Lieferumfang Behälter mit Abwasserpumpe und Niveaugeber Einbau- und Betriebsanleitung Schaltgerät Gewebeschlauch für den Druckanschluss inkl.
Seite 8 Technische Daten Pumpe(n) Angabe\Pumpentyp SPF 1300 SPF 2900 Mono Mono Gewicht Pumpe 2 x 11 kg 11 Kg 2 x 12 kg 12 Kg Leistung P1/P2 1,5 kW/0,91 kW 3,1 kW/2,4 kW Drehzahl 2650 U/min 2700 U/min Betriebsspannung 230V; 50Hz 400V;...
Seite 9 Abmessungen, Volumen Aqualift L Mono (Art.-Nr. 28798 und 28898) Nutzvolumen [l] ca. 20 Behältervolumen [l] ca. 50 Zulauf DN100 (OD=110mm) Druckanschluss DN80 (OD=90mm) Entlüftung DN70 (OD=75mm) Niveaus DN 70 DN 100 Einschalthöhe 185 mm OD 75 OD 110 DN 50 Ausschalthöhe 120 mm OD 50...
Seite 10 Mono Schrauben maximal M8. Befestigungsmittel so wählen, dass eine Zuglast von mindestens 200 N je Befestigungspunkt getragen werden kann. Um die Schallübertragung zu minimieren, KESSEL Schalldämmende Unterlegmatte (als Zubehör erhältlich) verwenden. Art.-Nr. 28692 Schalldämmmatte Mono Art.-Nr. 28098 Schalldämmmatte Duo 10 / 144...
Seite 11 Zu- und Auslauf montieren Montage Die Anschlussleitungen können an verschiedenen Positio- nen des Anlagenbehälters montiert werden: Pos. Anschluss DN 100 DN 100 DN 50 oder DN 100 Anbohrfläche, maximal DN 150. A. Zulauf am Stutzen (2) Stutzen an der angebrachten Schnittkante absägen. B.
Seite 12 Zulauf montieren Den Zulauf am Anlagenbehälter an einer der vier vorgegebenen Möglichkeiten montieren. Bei Bedarf Schwimmerschalter ummontieren. Bei dem Zulaufanschluss darauf achten, dass die Funktion der Hebeanlage (Schwimmerschalter) nicht beeinträchtigt ist. Schwimmerschalter ummontieren Befestigungsschrauben (2) herausdrehen und die beiden Baugruppen (3) und (4) entsprechend ummontieren. Dabei Verdrehsicherung (1) lagerichtig positionieren.
Seite 13 Entlüftungsleitung (DN70) anschließen Entlüftungsleitung am Entlüftungsanschluss anschließen Stutzen für Entlüftungsleitung (1) an der angebrachten Schnittkante absägen Gemäß DIN EN 12056-4 eine separate Entlüftungslei- tung über Dach führen. Anschluss für Handmembranpumpe vorsehen Anschluss für eine Handmembranpumpe am Anschluss- stutzen (1) (DN 40) vorsehen, wenn erforderlich. Erhältlich als Zubehör: Handmembranpumpe Art.-Nr.
Seite 14 Kabelschacht montieren Durch einen Kabelschacht werden die Steuerleitun- gen zwischen dem Grundkörper der Aqualift L und dem Schaltgerät herangeführt und montiert. Für Richtungsänderungen max. 45° Bögen verwenden. Der Luftschlauch muss stetig steigend verlegt werden. Der Anschluss der elektrischen Leitungen wird in der bei- liegenden Schaltgerät-Anleitung erläutert.
Seite 15 Inbetriebnahme Für die Inbetriebnahme ist die EN 12056-4 zu beachten. Trockenlaufen der Pumpen (Luft wird angezogen) über einen längeren Zeitraum (>30 Sekunden) unbedingt vermeiden. Die Pumpen könnten beschädigt werden. Niemals Pumpen einschalten, wenn der Anlagenbehälter nicht mindestens bis zum Pegelstand Minimum befüllt ist. Anzeigen, Bedientasten und deren Funktionen LED Betriebsbereit (grün) LED Alarm (rot)
Seite 16 Die Abwasserpumpe wird entsprechend dem Abwasserpe- gel ein- und ausgeschaltet. Bei Schaltgeräten 400V Mono/Duo ist es möglich mit der KESSEL NFC App und einem NFC fähigen Endgerät (z.B. Mobiltelefon) das Logbuch des Schaltgerätes auszulesen, Datum und Uhrzeit zu synchronisieren und diverse Parame- ter anzupassen.
Seite 17 Wartung Bei der Wartung ist die EN 12056-4 zu beachten. Wartungsintervall Die Wartung muss gemäß Normvorgabe in folgenden Zeitabständen erfolgen: 1/4-jährlich bei Anlagen in Gewerbebetrieben 1/2-jährlich bei Anlagen in Mehrfamilienhäusern jährlich bei Anlagen in Einfamilienhäusern Sichtkontrolle Die Anlage ist monatlich vom Betreiber durch Beobachtung von zwei Schaltspielen auf Betriebsfähigkeit und Dichtheit zu überprüfen.
Seite 18 Behälter entleeren Das kann über den Anschluss (6) der Handmembran- Mono pumpe erfolgen oder mit einem Nassauger durchgeführt werden. Deckel der Revisionsöffnung (5) abschrauben. Sicherstellen, dass Schwimmer des Niveaugebers (3) und Schwimmergestänge frei von Schweb- und Feststof- fen ist, ggf. reinigen. Bei hartnäckiger Verschmutzung dazu ausbauen, reinigen und wieder einbauen.
Seite 19 Seite 17 ) und Rückflussverhinderer (1) seit- lich herausschieben. VORSICHT Auf korrekten Sitz der Rollrings achten. Um eine Beschädigung des Rollrings zu vermei- den, mit dem KESSEL-Hochleistungsfett (Art.-Nr. 681001) einstreichen. Getauscht wird der Rollring bei Porösität, Tro- ckenheit oder Abnutzung. Rückflussverhinderer (1) wieder montieren. Dabei sicher- stellen, dass sich die Anlüftvorrichtung (2) wie abgebildet...
Seite 20 Wartungsarbeiten Aqualift L Duo Für Aqualift L Duo Art.-Nr.: 28797 und 28897 Anlage reinigen Abwasserpegel im Anlagenbehälter auf das Minimumniveau bringen. Dazu im Handbetrieb (siehe Kapitel Handbetrieb bei der mitgelieferte Einbau- und Bedienungsanleitung des Schaltgerätes). Die Abwasser- pumpe (1) so lange einschalten, bis die Pumpe Luft zieht. Schrauben (2) , insgesamt 16 Stück herausschrauben und der Rückflussverhinderer abnehmen.
Seite 21 Pumpe ausbauen Muttern von Pumpe lösen. Ggf. die Abwasserpumpe mit einem Schraubendreher an den Abdruckkerben abdrücken. Mit Hilfe des Griffs die Pumpe (4) anheben. Sicherstellen, dass der Anlagenbehälter frei von Schweb- und Feststoffen ist, ggf. reinigen. Entlüftungsbohrungen reinigen Sicherstellen, dass die Entlüftungsbohrungen (10 mm) (9) frei von Schweb- und Feststoffen sind, ggf.
Seite 22 Seite 17 ) und Rückflussverhinderer (1) seitlich herausschieben. VORSICHT Auf korrekten Sitz der Rollrings achten. Um eine Beschädigung des Rollrings zu vermei- den, mit dem KESSEL-Hochleistungsfett (Art.-Nr. 681001) einstreichen. Getauscht wird der Rollring bei Porösität, Tro- ckenheit oder Abnutzung. Rückflussverhinderer (1) wieder montieren. Dabei sicher- stellen, dass sich die Anlüftvorrichtung (2) wie abgebildet...
Seite 23 Schwimmschalter reinigen Für Mono und Duo Die Wartung des Schwimmerschalters erfolgt Werkzeug- los. Verriegelungshebel entspannen Schwimmerschalter entnehmen Dichtung und Schwimmschalter reinigen und von Schmutz befreien Auf korrekten Sitz der Dichtung achten Schwimmerschalter wieder einsetzen Verriegelungshebel spannen Wartung abschließen Wenn die Funktionskontrolle erfolgreich durchgeführt wurde und keine Fehlermeldungen am Schaltgerät angezeigt wer- den, ist die Wartung beendet.
Seite 24 Hilfe bei Störungen Fehler Ursache Abhilfemaßnahmen Keine Netzspannung vorhanden Netzspannung prüfen Hausstrom-Sicherung hat ausgelöst Sicherung wieder einschalten Anschlussleitung beschädigt Reparatur nur durch Elektrofachkräfte/Service- partner Pumpe läuft nicht Schwimmerschalter defekt Komponente durch Elektrofachkraft tauschen lassen Überhitzung Tauchpumpe schaltet sich nach Temperatur- rückgang selbsttätig wieder ein Falsches Schwimmerschalter blockiert...
Seite 25 Lifting station/Installation and operating instructions Dear Customer, As a premium manufacturer of innovative products for draining technology, KESSEL offers integrated system solutions and customer-oriented service. In doing so, we set the highest quality standards and focus firmly on sustainability - not only with the manufacturing of our products, but also with regard to their long-term operation and we strive to ensure that you and your property are protected over the long term.
Seite 26 Notes on this manual This document is a translation of the original operating instructions. The original operating instructions are written in German. All other language versions of these instructions are a translation of the original operating instructions. The following conventions make it easier to navigate the manual: Symbol Explanation See Figure 1...
Seite 27 Person Approved activities on KESSEL systems Operating company Visual check, inspec- tion, change of battery Technical expert, (familiar with, Emptying, cleaning...
Seite 28 NOTICE Contaminated surface! The system and surroundings can be contaminated by germs. Do not store or consume any food in the same room. Avoid touching the surface, remove visible dirt. After work is complete, wash your hands. Prescribed personal protective equipment! Always use personal protective equipment during installation, maintenance and disposal work on the system.
Seite 29 * interchanged depending on insertion configuration (see "Mounting the inlet and outlet", page 34) Fig.: Aqualift L Mono Art. no. Description 28797 Aqualift L Duo 230V 28798 Aqualift L Mono 230V 28897 Aqualift L Duo 400V 28898 Aqualift L Mono 400V Fig.: Aqualift L Duo...
Seite 30 How it works When installing the backflow loop, allow 15 cm accumulation height above the lowest relaxation point, and add 10 cm safety for the suction lifting effect. 10 cm 15 cm Aqualift L Accumulation height above relief point Public sewer chamber Soffit level of the backwater loop due to siphon effect Scope of delivery Tank with wastewater pump and level sensor...
Seite 31 Technical data Pump(s) Information\pump type SPF 1300 SPF 2900 Mono Mono Weight (pump) 2 x 11 kg 11 kg 2 x 12 kg 12 kg Power P1/P2 1.5 kW/0.91 kW 3.1 kW/2.4 kW Speed 2650 rpm 2700 rpm Operating voltage 230 V;...
Seite 32 Dimensions, volume Aqualift L Mono (art. no. 28798 and 28898) Pumping volume [l] approx. 20 Tank volume [l] approx. 50 Inlet DN100 (OD=110 mm) Pressure pipe connection DN80 (OD=90 mm) Ventilation DN70 (OD=75 mm) Levels DN 70 DN 100 Switch-on height 185 mm OD 75 OD 110...
Seite 33 Mono Choose fasteners capable of bearing a tensile load of at least 200 N per fastening point. Use a KESSEL sound absorption mat (available as an accessory) to minimise sound transfer. Art. no. 28692 Sound absorption mat for Mono Art. no. 28098 Sound absorption mat for Duo...
Seite 34 Mounting the inlet and outlet Installation The connection cables can be mounted at various positions on the system tank: Item Connection DN 100 DN 100 DN 50 or DN 100 Scoring surface, maximal DN 150. A. Inlet at the socket (2) Saw off the socket at the indicated cutting edge.
Seite 35 Mounting the inlet Mount the inlet on the tank in one of the four specified ways. If necessary, move the float switch. At the inlet connection, make sure that the operation of the lifting station (float switch) is not impaired. Remounting the float switch Remove the fastening screws (2) and remount the two assemblies (3) and (4) accordingly.
Seite 36 Connecting the ventilation pipe (DN70) Connect the aeration and ventilation pipe Saw off the socket for the ventilation pipe (1) at the indi- cated cutting edge Route a separate ventilation pipe to above the roof level as stipulated in EN 12056-4. Planning a connection for manual diaphragm pump Provide a connection for a manual diaphragm pump at the connection socket (1) (DN 40), if required.
Seite 37 Installing the cable duct The control cables between the drain body of the Aqualift L and the control unit are routed and installed in a cable duct. Use max. 45° bends for changes in direction. The air hose must be routed with a continuous rising gra- dient.
Seite 38 Commissioning Observe EN 12056-4 for the commissioning. Always avoid the pumps running dry (air is drawn in) for longer periods (> 30 seconds). The pumps can become dam- aged. Never switch on the pump if the system tank is not filled at least up to the minimum level. Displays, operating keys and their functions Ready for operation LED (green) Alarm LED (red)
Seite 39 For 400 V Mono/Duo control units it is possible to read out the log book of the control unit with the KESSEL NFC app and an NFC-capable end device (e.g. mobile phone) to syn- chronise the date and time and to adjust various parame- ters.
Seite 40 Maintenance Observe EN 12056-4 for maintenance. Maintenance interval According to standard specifications, maintenance must be carried out at the following intervals: 1/4-yearly for systems in commercial operations 1/2-yearly for systems in apartment buildings Yearly for systems in single-family homes Visual inspection The system must be checked once every month by the operator through observation of two switching cycles for opera- tional ability and leak-tightness.
Seite 41 Emptying the tank This can be done through the connection (6) of the man- Mono ual diaphragm pump or using a wet vacuum cleaner. Unscrew the service access cover (5). Make sure that the float switch of the level sensor (3) and the float switch rods are free from suspended matter and solids, clean if necessary.
Seite 42 (1) sidewards. CAUTION Make sure the rolling ring fits properly. To prevent damage to the rolling ring, apply KESSEL high-performance grease (art. no. 681001). Replace the rolling ring in case of porosity, dry- ness or wear. Remount the backflow preventer (1). Make sure that the backwash device (2) is in a vertical position as shown.
Seite 43 Maintenance work on the Aqualift L Duo For the Aqualift L Duo, art. no.: 28797 and 28897 Cleaning the system Change the wastewater level in the tank so that it is at the minimum level. This is done in manual mode (see the „Manual mode“...
Seite 44 Removing the pump Loosen the nuts from the pump. Push off the wastewater pump at the push-off notches using a screwdriver if necessary. Use the handle to lift the pump (4). Make sure that the system tank is free from suspended matter and solids, clean if necessary.
Seite 45 CAUTION Make sure the rolling ring fits properly. To prevent damage to the rolling ring, apply KESSEL high-performance grease (art. no. 681001). Replace the rolling ring in case of porosity, dry- ness or wear. Remount the backflow preventer (1). Make sure that the backwash device (2) is in a vertical position as shown.
Seite 46 Cleaning the float switches For Mono und Duo Maintenance on the float switch is carried out without any tools. Release the locking lever Remove the float switches Clean and remove any dirt from seal and float switches Make sure the seal fits properly Reinstall the float switches Tighten the locking lever Complete the maintenance...
Seite 47 Troubleshooting Error Cause Remedial measures No mains voltage available Check mains voltage Main power circuit breaker has tripped Switch circuit breaker on again Connection cable damaged Repair only by qualified electricians/service partners Pump is not running Float switch defective Have components replaced by a qualified elec- trician Overheating Submersible pump switches back on again...
Seite 48 Poste de relevage / Instructions de pose et d’utilisation Chère cliente, cher client, En qualité de producteur de pointe de produits novateurs dans le domaine de la technique d’assainissement, KESSEL pro- pose des réponses systématiques globales et un service orienté aux besoins de la clientèle. Nous misons simultanément sur les normes de qualité...
Seite 49 Informations spécifiques aux présentes instructions Ce document est la traduction de l'original du mode d’emploi. L’original a été rédigé en allemand. Toutes les autres versions linguistiques de ce mode d’emploi sont des traductions de l’original. Les conventions de représentation suivantes facilitent l’orientation : Représentation Explication voir figure 1...
Seite 50 à risques s’y rapportant et d'attirer l’attention sur ces zones, de veiller à la mise en pratique de formations se rapportant aux consignes de sécurité, d’empêcher toute personne non autorisée de l’utiliser. Personne Activités autorisées sur les postes KESSEL Exploitant Contrôle visuel, remplacement de la batterie Technicien spécialisé...
Seite 51 La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe fermé avec des options de rac- cordement universelles et une trappe d'accès vissée. La commande est effectuée au moyen d'un gestionnaire KESSEL convivial fourni. Le gestionnaire procède au traitement électronique des signaux de commutation de l’interrupteur à flotteur. Le pompage est activé...
Seite 52 *inversion suivant l'utilisation prévue (cf. "Montage de l’arri- vée et de la sortie", page 57) Fig.: Aqualift L Mono Réf. Description 28797 Aqualift L Duo 230V 28798 Aqualift L Mono 230V 28897 Aqualift L Duo 400V 28898 Aqualift L Mono 400V Fig.: Aqualift L Duo...
Seite 53 Principe de fonctionnement Lors de l'installation de la boucle de refoulement, prévoir une hauteur supplémentaire de 15 cm au-dessus des eaux les plus hautes, et ajouter 10 cm de sécurité pour éviter un désiphonnage. 10 cm 15 cm Aqualift L Hauteur de retenue au-dessus du point d'écoulement par gravité...
Seite 54 Caractéristiques techniques Pompe(s) Indication\type de pompe SPF 1300 SPF 2900 Mono Mono Poids pompe 2 x 11 kg 11 kg 2 x 12 kg 12 kg Puissance P1/P2 1,5 kW/0,91 kW 3,1 kW/2,4 kW Régime 2650 tr/min. 2700 tr/min. Tension de service 230V ;...
Seite 55 Dimensions, volume Aqualift L Mono (réf. 28798 et 28898) Volume utile [l] env. 20 Volume de la cuve [l] env. 50 Arrivée DN100 (OD=110mm) Refoulement DN80 (OD=90mm) Ventilation DN70 (OD=75mm) Niveaux DN 70 DN 100 Hauteur d'activation 185 mm OD 75 OD 110 DN 50 Hauteur de désactivation...
Seite 56 200 N. Afin de réduire au maximum la transmission du bruit, utili- ser le tapis d'isolation acoustique de KESSEL (disponible en tant qu’accessoire). Réf. 28692 tapis d'isolation acoustique Mono Réf. 28098 tapis d'isolation acoustique Duo 56 / 144 Poste de relevage / Instructions de pose et d’utilisation...
Seite 57 Montage de l’arrivée et de la sortie Montage Le montage des conduites de raccordement est possible à différents endroits de la cuve : Pos. Raccord DN 100 DN 100 DN 50 ou DN 100 Surfaces de perçage, DN 150 max. A.
Seite 58 Montage de l'arrivée Monter l'arrivée sur la cuve sur l’une des quatre possibilités prédéfinies. Si besoin, modifier le montage de l’interrupteur à flotteur. Lors du raccordement de l’arrivée, veillez à ne pas entraver le fonctionnement du poste de relevage (interrupteur à flot- teur).
Seite 59 Raccordement de la conduite d’aération et de ventilation (DN70) Raccorder la conduite d'aération et de ventilation au rac- cord d’aération et de ventilation Scier le manchon de la conduite d'aération et de ventila- tion (1) au niveau de l'arête de coupe prévue La norme DIN EN 12056-4 impose de poser une conduite d’aération et de ventilation séparée jus- qu'au-dessus du toit...
Seite 60 Montage du fourreau pour câbles Les câbles de commande sont acheminés et montés entre le corps de base de l’Aqualift L et le gestionnaire via un fourreau pour câbles. Se servir de coudes de 45° max. pour les changements de direction. Veiller à...
Seite 61 Mise en service La norme EN 12056-4 doit être respectée lors de la mise en service. Éviter impérativement toute marche à sec des pompes (l'air est aspiré) pendant une longue durée (>30 secondes). Cela pourrait endommager les pompes. Ne jamais mettre les pompes en marche tant que la cuve n'est pas remplie jusqu'au niveau minimum. Affichages, touches de commande et leurs fonctions Gestionnaire Voyant d'alimentation (vert)
Seite 62 Le contrôle fonctionnel a réussi dès que les processus sui- Mono vants ont été effectués comme décrit. Déclenchement du niveau d'alarme, le voyant d'alarme rouge (2) clignote, un signal sonore retentit et la pompe commence à vider la cuve. Le voyant d'alarme (2) s'éteint après l'abaissement du niveau sous le niveau d'alarme et les voyants orange Niveau (3) et Fonctionnement de la pompe (4 et 5* (Duo)) s'allument jusqu’à...
Seite 63 NFC de KESSEL et avec un terminal compatible NFC (par ex. téléphone portable). Voir les instructions de pose et d’utilisation 016-306 Gestion- naire Connect 400V Mono/Duo.
Seite 64 Maintenance La norme EN 12056-4 doit être respectée lors de la maintenance. Intervalle de maintenance Procéder à la maintenance selon les prescriptions de la norme en respectant au moins les intervalles suivants : Maintenance trimestrielle des systèmes dans les entreprises commerciales, artisanales ou industrielles Maintenance semestrielle des systèmes dans les maisons à...
Seite 65 Vidange de la cuve Il est possible de vider la cuve via le raccord (6) de la Mono pompe manuelle à membrane ou à l'aide d'un aspirateur d’eau. Dévisser le couvercle de l’ouverture de maintenance (5). S'assurer de l'absence de substances en suspension et de matières solides sur l’interrupteur à...
Seite 66 Veillez au bon positionnement de l'anneau de compensation. Afin d'éviter tout endommagement de l'anneau de compensation, l’enduire de graisse haute per- formance KESSEL (réf. 681001). Il convient de remplacer l'anneau de compen- sation en cas de porosité, de durcissement ou d’usure.
Seite 67 Travaux de maintenance Aqualift L Duo Pour Aqualift L Duo réf : 28797 et 28897 Nettoyage du poste Amener le niveau des eaux usées dans la cuve sur le niveau minimum. Veuillez consulter à cet effet le chapitre relatif au mode manuel dans les instructions de pose et d’utilisation fournies du gestionnaire.
Seite 68 Démontage de la pompe Desserrer les écrous de la pompe. Si nécessaire, appuyer sur la pompe avec un tournevis appliqué aux entailles d'éjection. Soulever la pompe (4) à l’aide de la poignée. S'assurer de l'absence de substances en suspension et de matières solides dans la cuve, nettoyer si nécessaire.
Seite 69 Veillez au bon positionnement de l'anneau de compensation. Afin d'éviter tout endommagement de l'anneau de compensation, l’enduire de graisse haute per- formance KESSEL (réf. 681001). Il convient de remplacer l'anneau de compen- sation en cas de porosité, de durcissement ou d’usure.
Seite 70 Nettoyage de l’interrupteur à flotteur Pour Mono et Duo La maintenance de l’interrupteur à flotteur se fait sans outil. Desserrer le levier de verrouillage Retirer les interrupteurs à flotteur Nettoyer et enlever les saletés du Joint et les interrup- teurs à flotteur Veillez au bon positionnement du joint Remettre les interrupteurs à...
Seite 71 Vérifier la tension de réseau Déclenchement du fusible principal Réactiver le fusible Cordon d'alimentation défectueux Réparation par un électricien qualifié / un parte- naire de SAV de KESSEL Pompe ne fonc- Flotteur défectueux Faire remplacer les composants par un électri- tionne pas...
Seite 72 Cara cliente, caro cliente, in qualità di produttore premium di prodotti innovativi per la tecnica di drenaggio, KESSEL offre soluzioni di sistema integrate e un servizio orientato al cliente. Puntiamo sui massimi standard qualitativi e ci impegniamo coerentemente per la sosteni- bilità...
Seite 73 Indicazioni sulle presenti istruzioni Il presente documento costituisce le istruzioni per l’uso originali. La lingua delle istruzioni per l’uso originali è il tedesco. Tutte le versioni in altre lingue di queste istruzioni costituiscono delle traduzioni. Le seguenti convenzioni illustrative semplificano l’orientamento: Simbolo Spiegazione vedere figura 1...
Seite 74 Persona Mansioni ammesse sugli impianti KESSEL Esercente Controllo visivo, sosti- tuzione della batteria Esperto (conosce e com- Svuotamento, puli- prende le istruzioni per l’uso)
Seite 75 Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un vano pompa chiuso con possibilità di collegamento universali e di un’apertura di ispezione avvitata. Il sistema è controllato da una centralina KESSEL semplice da usare in dotazione. I segnali di commutazione dell’interruttore a galleggiante vengono elaborati elettronicamente nella centralina. Al raggiun- gimento del livello di accensione verrà...
Seite 76 Gruppi costruttivi e visione d’insieme del funzionamento di Aqualift L Centralina Mono/Duo 230 V/400 V Collegamento per il condotto di mandata Alloggiamento del blocco antiriflusso Clapet del blocco antiriflusso Interruttore a galleggiante* Pompa Serbatoio Dispositivo di sfiato Collegamento del condotto di aerazione e sfiato (10) Targhetta (11)
Seite 77 Principio di funzionamento Al momento della progettazione della curva antiriflusso, prevedere un’altezza di accumulo di 15 cm sopra al punto di sca- rico più basso e una sicurezza supplementare di 10 cm per l’effetto di sifone. 10 cm 15 cm Aqualift L Altezza di accumulo sopra al punto di scarico Tombino pubblico...
Seite 78 Dati tecnici Pompa/e Indicazione\tipo di pompa SPF 1300 SPF 2900 Mono Mono Peso della pompa 2 x 11 kg 11 kg 2 x 12 kg 12 kg Potenza P1/P2 1,5 kW/0,91 kW 3,1 kW/2,4 kW Numero di giri 2650 giri/minuto 2700 giri/minuto Tensione di funzionamento 230 V;...
Seite 79 Misure, volumi Aqualift L Mono (codice articolo 28798 e 28898) Volume di pompaggio [l] circa 20 Volume del serbatoio [l] circa 50 Entrata DN100 (DE=110 mm) Uscita in pressione DN80 (DE=90 mm) Sfiato DN70 (DE=75 mm) Livelli DN 70 DN 100 Altezza di accensione 185 mm OD 75...
Seite 80 200 N per ogni punto di fissaggio. Per minimizzare la propagazione del suono, usare un tappeto fonoassorbente KESSEL (disponibile quale accessorio). Codice articolo 28692, tappeto fonoassorbente Mono Codice articolo 28098, tappeto fonoassorbente Duo 80 / 144 Impianto di sollevamento ibrido / Istruzioni per l’installazione e l’uso...
Seite 81 Montaggio di entrata e uscita Montaggio I tubi di collegamento possono essere montati in diverse posizioni sul serbatoio: Collegamento DN 100 DN 100 DN 50 o DN 100 Superficie perforabile, max DN 150. A. Entrata sul bocchettone (2) Segare il bocchettone sul bordo di taglio appropriato. B.
Seite 82 Montaggio dell’entrata Montare l’entrata sul serbatoio a una delle quattro possibilità predefinite. Se necessario, smontare l’interruttore a galleggiante. Al momento del collegamento dell’entrata, accertare che il funzionamento dell’impianto di sollevamento (interruttore a gal- leggiante) non sia ostacolato. Smontaggio dell’interruttore a galleggiante Svitare le viti di fissaggio (2) e spostare entrambi i gruppi costruttivi (3) e (4).
Seite 83 Collegamento del condotto di aerazione e sfiato (DN70) Collegare il condotto di aerazione e sfiato al rispettivo raccordo Segare il bocchettone per il condotto di aerazione e sfiato (1) sul bordo di taglio appropriato Prolungare un condotto di aerazione e sfiato fino al di sopra del tetto a norma DIN EN 12056-4.
Seite 84 Montaggio del pozzo dei cavi Attraverso un pozzo dei cavi vengono posati e montati i cavi di comando tra il corpo base di Aqualift L e la centra- lina. Per i cambi di direzione impiegare delle curve di 45° al massimo.
Seite 85 Messa in funzione Per la messa in funzione deve essere rispettata la norma EN 12056-4. Impedire assolutamente il funzionamento a secco delle pompe (aspirazione di aria) per un periodo prolungato (>30 secondi). Le pompe potrebbero subire dei danni. Non accendere mai le pompe se il serbatoio non è pieno almeno fino al livello dell’acqua minimo. Visualizzazioni, tasti di comando e loro funzioni Centralina LED Prontezza al funzionamento (verde)
Seite 86 Il controllo di funzionamento è riuscito se le procedure Mono seguenti vengono eseguite come descritto: Il livello d’allarme viene attivato, il LED d’allarme (2) lam- peggia in rosso, viene emesso un segnale sonoro e la pompa delle acque di scarico inizia a svuotare il serba- toio.
Seite 87 La pompa delle acque di scarico viene accesa e spenta in base al livello delle acque di scarico. Con le centraline da 400 V Mono/Duo, con l’app KESSEL NFC e un dispositivo terminale abilitato alla NFC (ad esem- pio un telefono cellulare), è possibile leggere il diario d’eser- cizio della centralina, sincronizzare la data e l’ora e modifi-...
Seite 88 Manutenzione Per la manutenzione è necessario osservare la norma EN 12056-4. Intervallo di manutenzione La manutenzione deve essere eseguita secondo le indicazioni della norma almeno nei seguenti intervalli: trimestralmente per impianti in piccole imprese semestralmente per impianti in case plurifamiliari annualmente per gli impianti nelle case unifamiliari Controllo visivo La funzionalità...
Seite 89 Svuotamento del serbatoio Questo può essere fatto tramite il collegamento (6) della Mono pompa a membrana manuale o può essere effettuato con un aspira-liquidi. Svitare il coperchio di ispezione (5). Accertare che l’interruttore a galleggiante del sensore di livello (3) e il sistema di aste del galleggiante siano privi di sostanze in sospensione e solide, eventualmente lavarli.
Seite 90 Per evitare il danneggiamento dell’anello a rulli, ingrassarlo con il grasso ad alte prestazioni KESSEL (codice articolo 681001). L’anello a rulli va sostituito in presenza di poro- sità, secchezza o usura. Rimontare il blocco antiriflusso (1). Nel farlo, accertare che il dispositivo di sfiato (2) si trovi in posizione verticale come illustrato.
Seite 91 Lavori di manutenzione Aqualift L Duo Per Aqualift L Duo codice articolo: 28797 e 28897 Pulizia dell’impianto Portare il livello delle acque di scarico nel serbatoio al livello minimo. A tale fine, passare al funzionamento manuale (vedere il capitolo Funzionamento manuale nelle istruzioni per l’installazione e l’uso della centralina in dotazione).
Seite 92 Smontaggio della pompa Allentare i dadi della pompa. Eventualmente comprimere la pompa delle acque di sca- rico con un cacciavite sulle tacche di compressione. Sollevare la pompa (4) con l’aiuto della maniglia. Accertare che il serbatoio sia privo di sostanze in sospen- sione e solide, eventualmente lavarlo.
Seite 93 Per evitare il danneggiamento dell’anello a rulli, ingrassarlo con il grasso ad alte prestazioni KESSEL (codice articolo 681001). L’anello a rulli va sostituito in presenza di poro- sità, secchezza o usura. Rimontare il blocco antiriflusso (1). Nel farlo, accertare che il dispositivo di sfiato (2) si trovi in posizione verticale come illustrato.
Seite 94 Lavaggio dell’interruttore a galleggiante Per Mono e Duo La manutenzione dell’interruttore a galleggiante avviene senza attrezzi. Sbloccare la leva di bloccaggio Togliere l’interruttore a galleggiante Lavarlo la guarnizione e l’interruttore a galleggiante ed eliminare lo sporco Prestare attenzione alla sede corretta della guarni- zione Reinserire l’interruttore a galleggiante Bloccare la leva di bloccaggio...
Seite 95 Aiuto in caso di disturbi Errore Causa Misure correttive Nessuna tensione di rete elettrica presente Controllare la tensione di rete elettrica Il fusibile per corrente domestica è scattato Reinserire il fusibile Cavo di collegamento danneggiato Riparazione solo a cura di un elettricista specia- lizzato/partner di assistenza La pompa Interruttore a galleggiante guasto...
Seite 96 Opvoerinstallatie/ Inbouw- en montagehandleiding Beste klant, Als premium fabrikant van innovatieve producten voor de afwateringstechniek biedt KESSEL totale systeemoplossingen en klantgerichte service. Wij stellen hierbij maximale kwaliteitsnormen en zetten consequent in op duurzaamheid, niet alleen bij de productie van onze producten, maar ook met het oog op hun langdurige gebruik zetten wij ons in voor een permanente bescherming van u en uw eigendom.
Seite 97 Informatie over deze handleiding Dit document bevat de originele bedieningshandleiding. De handleiding is in het Duits geschreven. Alle teksten in andere talen in deze handleiding zijn vertalingen van de oorspronkelijke Duitse tekst. De handleiding wordt verduidelijkt met de volgende visuele conventies: Afbeelding Uitleg zie afbeelding 1...
Seite 98 De exploitant van de installatie is verplicht tot: het maken van een risicobeoordeling, het vaststellen en aantonen van gevarenzones, het uitvoeren van veiligheidsinstructies, het beveiligen tegen gebruik door onbevoegden. Persoon Vrijgegeven werkzaamheden bij KESSEL-installaties Exploitant Visuele controle, batterij vervangen Deskundige (kent en Leging, reiniging...
Seite 99 Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing met universele aansluitmogelijkheden en een geschroefde reinigingsopening. De installatie wordt bestuurd met een meegeleverde, gebruiksvriendelijke Kessel-besturingskast. De schakelsignalen van de vlotterschakelaar worden in de besturingskast elektronisch verwerkt. Als het inschakelniveau is bereikt, wordt het wegpompen geactiveerd.
Seite 100 Module- en functieoverzicht Aqualift L Besturingskast mono/duo 230/400 V Aansluiting voor persleiding Behuizing terugslagklep Klep terugslagklep Vlotterschakelaar* Pomp Reservoir Beluchtingsvoorziening Aansluiting be- en ontluchtingsleiding (10) Typeplaatje (11) Inspectieopening* (12) Toevoer/uitloop (verschillende opties) (13) Aansluiting handmembraanpomp *afhankelijk van het gebruik wederzijds verwisseld (zie "De toevoer en uitloop monteren", pagina 105) Afb.: Aqualift L mono Art.nr.
Seite 101 Werkingsprincipe Bij het plannen van de terugstuwlus moet rekening worden gehouden met 15 cm opstuwhoogte boven het laagste ont- spanningsniveau en bovendien 10 cm veiligheidsmarge voor het heveleffect. 10 cm 15 cm Aqualift L Opstuwhoogte boven het ontspanningsniveau Put van het openbare riool Hoogste punt van de terugstuwlus vanwege het heveleffect Leveringsomvang...
Seite 102 Technische gegevens Pomp(en) Informatie / pomptype SPF 1300 SPF 2900 Mono Mono Gewicht (pomp) 2 x 11 kg 11 kg 2 x 12 kg 12 kg Vermogen P1/P2 1,5 kW / 0,91 kW 3,1 kW / 2,4 kW Toerental 2650 t/min 2700 t/min Bedrijfsspanning 230 V;...
Seite 103 Afmetingen, volumes Aqualift L mono (art.nr. 28798 en 28898) Netto-inhoud [l] ca. 20 Reservoirvolume [l] ca. 50 Toevoer DN 100 (OD = 110 mm) Perskoppeling DN 80 (OD = 90 mm) Ontluchting DN 70 (OD = 75 mm) Niveaus DN 70 DN 100 Inschakelhoogte 185 mm...
Seite 104 M8. Het bevestigingsmateriaal moet zo worden gekozen, dat een trekbelasting van minstens 200 N per bevestigings- punt mogelijk is. Gebruik een KESSEL geluiddempende onderlegger (verkrijgbaar als toebehoor) om de geluidsoverdracht te beperken. Art.nr. 28692 Dempingsmat voor mono Art.nr. 28098 Dempingsmat voor duo...
Seite 105 De toevoer en uitloop monteren Montage De aansluitleidingen kunnen op diverse plaatsen op het reservoir worden aangesloten: Pos. Aansluiting DN 100 DN 100 DN 50 of DN 100 Boorvlak, maximaal DN 150. A. Toevoer op aansluiting (2) Zaag de aansluiting bij de aangebrachte snijrand af. B.
Seite 106 De toevoer monteren Monteer de toevoer op het reservoir op een van de vier geschikte mogelijkheden. Demonteer zo nodig de vlotterschakelaar. Let er bij het aansluiten van de toevoer op dat de werking van de opvoerinstallatie (vlotterschakelaar) niet wordt beïn- vloed.
Seite 107 De be- en ontluchtingsleiding (DN 70) aansluiten Sluit de be- en ontluchtingsleiding (1) aan op de ontluch- tingsaansluiting Zaag de aansluiting voor de be- en ontluchtingsleiding bij de aangegeven snijkant af Conform DIN EN 12056-4 moet een aparte be- ont- luchtingsleiding naar het dak worden aangebracht.
Seite 108 De kabelschacht monteren De besturingsleidingen tussen het basiselement van de Aqualift L en de besturingskast worden via een kabel- schacht geleid en gemonteerd. Gebruik voor richtingveranderingen bochten van maxi- maal 45°. De luchtleiding moet altijd stijgend worden aangelegd. Het aansluiten van elektrische leidingen wordt in de mee- geleverde besturingskasthandleiding beschreven.
Seite 109 Inbedrijfstelling Voor de inbedrijfstelling moet DIN 12056-4, in acht genomen worden. Het voor langere tijd (> 30 seconde) droog laten lopen van de pompen (waarbij lucht wordt aangezogen) moet worden voorkomen. Dit kan de pompen beschadigen. Nooit pompen inschakelen als het reservoir niet ten minste tot het minimale peil is gevuld. Indicaties, besturingstoetsen en hun functies Besturingskast Bedrijfsklaar (groene led)
Seite 110 De afvalwaterpomp wordt al naargelang het vuilwaterpeil in- en uitgeschakeld. Bij de besturingskasten 400 V mono/duo is het mogelijk om met de KESSEL-NFC-app en een apparaat met NFC-onder- steuning (bijv. een mobiele telefoon) het logboek van de besturingskast uit te lezen, de datum en tijd te synchronise- ren en verschillende parameters aan te passen.
Seite 111 Onderhoud Voor de inbedrijfstelling moet EN 12056-4 in acht genomen worden. Onderhoudsinterval Het onderhoud moet conform de normen met de volgende tussenpozen gebeuren: 1x per kwartaal bij installaties met bedrijfsmatige toepassing 1x per half jaar bij installaties in meergezinswoningen 1x per jaar bij installaties met particuliere toepassing Visuele controle De installatie moet elke maand door de exploitant worden gecontroleerd op werkbaarheid en dichtheid door twee schakel- cycli te observeren.
Seite 112 Het reservoir legen Het reservoir kan worden geleegd via de aansluiting (6) Mono van de handmembraanpomp of met een natzuiger. Schroef het deksel van de inspectieopening (5) los. Zorg dat de vlotter van de niveausensor (3) en de vlot- terstangen vrij van zwevende en vaste stoffen zijn, en maak ze eventueel schoon.
Seite 113 111) en schuif de terugslagklep (1) horizontaal naar buiten. VOORZICHTIG Controleer of de rolring goed is geplaatst. Smeer de rolring in met hoogwaardig KESSEL- vet (art.nr. 681001) om hem tegen beschadiging te beschermen. Als de rolring poreus is, uitgedroogd is of versle- ten is, moet hij worden vervangen.
Seite 114 Onderhoudswerkzaamheden Aqualift L duo Voor Aqualift L duo, art.nr.: 28797 en 28897 De installatie reinigen Breng het vuilwaterpeil in het reservoir op het minimale peil. Dit doet u met de handmatige bediening (zie het hoofdstuk Handmatige bediening van de meegeleverde inbouw- en bedieningshandleiding van de besturings- kast).
Seite 115 De pomp demonteren Draai de moeren van de pomp los. Druk eventueel de afvalwaterpomp met een schroeven- draaier bij de uitdrukgroeven uit. Til de pomp (4) op aan de greep uit het reservoir. Zorg dat het reservoir vrij van zwevende en vaste stoffen is en maak het eventueel schoon.
Seite 116 111) en schuif de terugslagklep (1) horizontaal naar buiten. VOORZICHTIG Controleer of de rolring goed is geplaatst. Smeer de rolring in met hoogwaardig KESSEL- vet (art.nr. 681001) om hem tegen beschadiging te beschermen. Als de rolring poreus is, uitgedroogd is of versle- ten is, moet hij worden vervangen.
Seite 117 De vlotterschakelaar reinigen Voor mono en duo De vlotterschakelaar wordt gereinigd zonder gereed- schap te gebruiken. Ontspan de vergrendelingshendel Verwijder de vlotterschakelaar Reinig de afdichting en vlotterschakelaar en verwijder vuil Controleer of de afdichting goed is geplaatst Plaats de vlotterschakelaar terug Sluit de vergrendelingshendel Onderhoud afsluiten Als de functiecontrole met succes is uitgevoerd en op de besturingskast geen storingsmeldingen worden weergegeven, is...
Seite 118 Hulp bij storingen Storing Oorzaak herstelmaatregelen Geen netspanning aanwezig Netspanning controleren De zekering in de meterkast is geactiveerd Zekering weer inschakelen Voedingskabel beschadigd Reparatie alleen door elektricien/servicepartner Pomp loopt niet Vlotterschakelaar defect Onderdelen door een elektricien laten vervan- gen. Oververhitting Dompelpomp schakeld na temperatuurdaling automatisch in.
Seite 119 Przepompownia / Instrukcja zabudowy i obsługi Szanowna Klientko, Szanowny Kliencie, jako producent najwyższej klasy innowacyjnych produktów z zakresu techniki odwadniania firma KESSEL oferuje komplek- sowe rozwiązania systemowe i serwis odpowiadający potrzebom klientów. Stawiamy sobie najwyższe standardy jakościowe i konsekwentnie stawiamy na trwałość – nie tylko podczas produkcji naszych urządzeń, lecz również w zakresie ich długo- trwałego użytkowania dbamy o to, by stale gwarantowane było bezpieczeństwo użytkownika i jego mienia.
Seite 120 Wskazówki dotyczące niniejszej instrukcji Niniejszy dokument jest oryginalną instrukcją obsługi. Oryginalna instrukcja obsługi jest napisana w języku niemieckim. Wszystkie inne wersje językowe tej instrukcji są tłumaczeniem oryginalnej instrukcji obsługi. Poniższe formy oznaczeń ułatwiają orientację: Oznaczenie Objaśnienie patrz rysunek 1 Numer pozycji 5 na rysunku obok Krok postępowania na rysunku Sprawdzić, czy aktywowana została obsługa Warunek postępowania...
Seite 121 Użytkownik urządzenia jest zobowiązany do: sporządzenia oceny zagrożenia, wyznaczenia i oznakowania odpowiednich stref zagrożenia, przeprowadzenia instruktaży postępowania w razie niebezpieczeństwa, zabezpieczenia przed użyciem przez osoby nieupoważnione. Osoba Dozwolone czynności przy urządzeniach KESSEL Użytkownik Oględziny, wymiana baterii Osoba o odpowiednich Opróżnianie, czysz- kwalifikacjach (zna i rozu- czenie (wewnątrz),...
Seite 122 Wykonany z trwałego tworzywa sztucznego (PE) zbiornik posiada zamkniętą komorę pompy z uniwersalnymi możliwościami podłączenia oraz z przykręcanym otworem rewizyjnym. Sterowanie następuje przy pomocy łatwego w obsłudze sterownika KESSEL, dostarczanego wraz z urządzeniem. Sygnały przełączające pływaka przetwarzane są elektronicznie w sterowniku. Gdy osiągnięty zostanie poziom włączenia, rozpoczęte zostaje pompowanie.
Seite 123 * zależnie od rodzaju zastosowania można je zamienić (patrz "Montaż dopływu i odpływu", strona 128) Rys.: Aqualift L Mono Nr art. Opis 28797 Aqualift L Duo 230V 28798 Aqualift L Mono 230V 28897 Aqualift L Duo 400V 28898 Aqualift L Mono 400V Rys.: Aqualift L Duo...
Seite 124 Zasada działania Podczas projektowania pętli przeciwzalewowej należy zaplanować wysokość piętrzenia nad najniższym punktem spokoj- nym 15 cm i dodatkowo 10 cm na wypadek wystąpienia efektu lewara ssącego. 10 cm 15 cm Aqualift L Wysokość piętrzenia nad punktem spokojnym Publiczna studzienka włazowa Wysokość...
Seite 125 Dane techniczne Pompa (pompy) Dane \ typ pompy SPF 1300 SPF 2900 Mono Mono Waga pompy 2 x 11 kg 11 kg 2 x 12 kg 12 kg Pobór mocy P1 / P2 1,5 kW/0,91 kW 3,1 kW/2,4 kW Liczba obrotów 2650 obr./min 2700 obr./min Napięcie robocze...
Seite 126 Wymiary, pojemność Aqualift L Mono (nr art. 28798 i 28898) Pojemność użytkowa [l] ok. 20 Pojemność zbiornika [l] ok. 50 Dopływ DN100 (OD=110mm) Przyłącze tłoczne DN80 (OD=90mm) Odpowietrzanie DN70 (OD=75mm) Poziomy DN 70 DN 100 Wysokość załączania 185 mm OD 75 OD 110 DN 50 Wysokość...
Seite 127 Dobrać środki mocujące w taki sposób, aby w każdym punkcie mocowania możliwa była siła uciągu minimum 200 N. Aby zminimalizować przenoszenie dźwięków, użyć maty antywibracyjnej KESSEL (dostępna jako osprzęt). Nr art. 28692 mata antywibracyjna Mono Nr art. 28098 mata antywibracyjna Duo 010-974 Przepompownia / Instrukcja zabudowy i obsługi...
Seite 128 Montaż dopływu i odpływu Montaż Przewody dopływowe można montować w różnych pozy- cjach zbiornika urządzenia: Poz. Przyłącze DN 100 DN 100 DN 50 lub DN 100 Miejsce na otwory, maks. DN 150. A. Dopływ na króćcu (2) Skrócić króciec w odpowiednim miejscu. B.
Seite 129 Montaż dopływu Zainstalować dopływ na zbiorniku urządzenia, korzystając z jednej z czterech dostępnych opcji. W razie potrzeby przemontować przełącznik pływakowy. Podczas podłączania dopływu zwrócić uwagę na to, aby nie zakłócać działania przepompowni (pływaka). Przemontować pływak. Wykręcić śruby mocujące (2) i odpowiednio przemontować obydwa podzespoły (3) i (4).
Seite 130 Podłączyć przewód wentylacyjny (DN70) Podłączyć przewód wentylacyjny w przyłączu odpowietrzającym Skrócić króciec na przewód wentylacyjny (1) w przewi- dzianym do tego miejscu Zgodnie z normą PN-EN 12056-4 poprowadzić osobny przewód wentylacyjny powyżej poziomu dachu. Zaplanowanie przyłącza ręcznej pompy membranowej Uwzględnić przyłącze ręcznej pompy membranowej w króćcu przyłączeniowym (1) (DN 40), jeżeli jest to konieczne.
Seite 131 Montaż kanału kablowego Przewody sygnałów sterujących pomiędzy korpusem Aqualift L a sterownikiem należy poprowadzić i zamonto- wać w kanale kablowym. Do zmiany kierunku użyć łuków maks. 45°. Rurka sondy ciśnieniowej musi być poprowadzona na całej swej długości ze spadkiem. Przyłączenie przewodów elektrycznych jest objaśnione w dołączonej instrukcji urządzenia sterującego.
Seite 132 Uruchomienie Przy uruchamianiu przestrzegać normy PN-EN 12056-4. Bezwzględnie unikać pracy pomp na sucho (zasysane jest powietrze) przez dłuższy czas (>30 s). Może to spowodować uszkodzenie pomp. Nigdy nie włączać pomp, jeżeli zbiornik urządzenia nie jest napełniony przynajmniej do minimalnego poziomu. Wskazania, przyciski do obsługi i ich funkcje Urządzenie sterujące LED gotowości do pracy (zielona)
Seite 133 Kontrola działania kończy się pomyślnie, jeśli następujące Mono operacje wykonano zgodnie z opisem: zainicjowano alarm poziomu, dioda LED alarmu (2) miga na czerwono, rozbrzmiewa sygnał dźwiękowy, a pompa ściekowa rozpoczyna opróżnianie zbiornika urządzenia. Po opadnięciu poziomu poniżej stanu alarmowego LED alarmu (2) gaśnie, zaś...
Seite 134 Pompa ściekowa włącza i wyłącza się odpowiednio do poziomu ścieków. W przypadku sterowników 400V Mono/Duo możliwe jest korzystanie z aplikacji KESSEL NFC i urządzenia końco- wego obsługującego NFC (np. smartfonu) w celu odczytu dziennika sterownika, synchronizacji daty i godziny oraz dostosowania różnych parametrów.
Seite 135 Konserwacja Podczas konserwacji przestrzegać normy PN-EN 12056-4. Częstotliwość konserwacji Konserwację należy wykonywać zgodnie z normą w następujących odstępach czasu: co 1/4 roku dla urządzeń w zakładach co 1/2 roku dla urządzeń w domach wielorodzinnych raz do roku dla urządzeń w domach jednorodzinnych Kontrola wzrokowa Użytkownik powinien kontrolować...
Seite 136 Opróżnianie zbiornika Można to wykonać poprzez przyłącze (6) ręcznej pompy Mono membranowej lub odsysaczem do cieczy. Odkręcić pokrywę otworu rewizyjnego (5). Upewnić się, że pływak czujnika poziomu (3) i drążki pły- waka są wolne od zawiesin i ciał stałych, w razie potrzeby wyczyścić.
Seite 137 Zwrócić uwagę na prawidłowe osadzenie pier- ścienia tocznego. Aby zapobiec uszkodzeniu pierścienia tocznego, należy nasmarować element smarem wysokowy- dajnym KESSEL (nr art. 681001). Pierścień toczny wymaga wymiany w przypadku stwierdzenia porowatości, wysuszenia lub zuży- cia. Ponownie zamontować zawór zwrotny (1). Upewnić się, że napowietrzacz (2) znajduje się...
Seite 138 Prace konserwacyjne na Aqualift L Duo Dla Aqualift L Duo nr art.: 28797 i 28897 Czyszczenie urządzenia Ustawić poziom ścieków w zbiorniku urządzenia na minimalnym poziomie. W tym celu należy wybrać tryb ręczny (patrz rozdział Tryb ręczny w instrukcji zabudowy i obsługi dołączonej do sterownika).
Seite 139 Demontaż pompy Odkręcić nakrętki pompy. W razie potrzeby wycisnąć pompę ściekową przykładając śrubokręt w odpowiednich nacięciach. Podnieść pompę za uchwyt (4). Upewnić się, że zbiornik urządzenia jest wolny od zawie- sin i ciał stałych, w razie potrzeby wyczyścić. Czyszczenie otworów odpowietrzających Upewnić...
Seite 140 Zwrócić uwagę na prawidłowe osadzenie pier- ścienia tocznego. Aby zapobiec uszkodzeniu pierścienia tocznego, należy nasmarować element smarem wysokowy- dajnym KESSEL (nr art. 681001). Pierścień toczny wymaga wymiany w przypadku stwierdzenia porowatości, wysuszenia lub zuży- cia. Ponownie zamontować zawór zwrotny (1). Upewnić się, że napowietrzacz (2) znajduje się...
Seite 141 Czyszczenie pływaka Dla Mono i Duo Pływak konserwowany jest bez użycia narzędzi. Zluzować dźwignię zamykającą Wyjąć pływak Uszczelki i pływak wyczyścić usunąć zabrudzenia Zwrócić uwagę na prawidłowe osadzenie uszczelki Włożyć pływak z powrotem Zaciągnąć dźwignię zamykającą Zakończenie konserwacji Jeśli wszystkie kontrole działania zostały pomyślnie wykonane, a na urządzeniu sterującym nie wyświetlają się żadne komunikaty o błędach, konserwacja jest zakończona.
Seite 142 Pomoc w razie usterek Błąd Przyczyna Rozwiązanie Brak napięcia sieciowego Sprawdzić napięcie sieciowe Zadziałał bezpiecznik prądowy instalacji domo- Z powrotem włączyć bezpiecznik Uszkodzony przewód przyłączeniowy Naprawa tylko przez specjalistów elektryków / Pompa nie uru- partnerów serwisowych chamia się Uszkodzony przełącznik pływakowy Zlecić...
Seite 143 CE Kennzeichnung / Marking 016-880 143 / 144...
Seite 144 Registrieren Sie Ihr Produkt online, um von einer schnelleren Hilfe zu profitieren. http://www.kessel.de/service/produktregistrierung KESSEL SE + Co. KG, Bahnhofstr. 31, 85101 Lenting, Deutschland...
