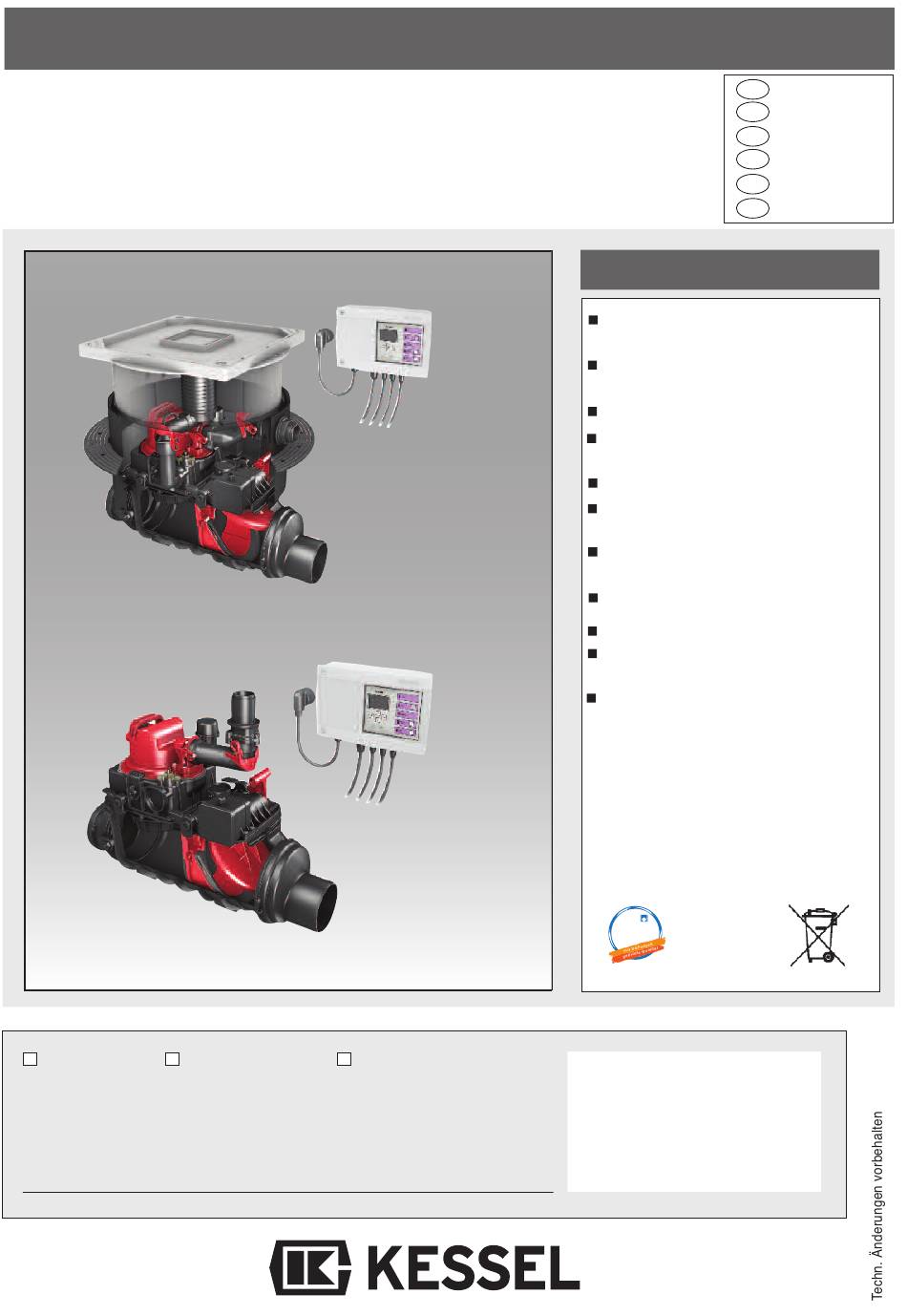

ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
Die clevere Alternative zur klassischen
KESSEL - Ecolift
Fäkalienhebeanlage, bei natürlichem Gefälle zum Kanal
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Stand 01/2014
Inbetriebnahme
Datum
Abb. zeigt:
Ecolift
zum Einbau
in die Bodenplatte
Abb. zeigt:
Ecolift
zum Einbau
in eine freiliegende Leitung
Einweisung
Ort
GB
NL
Produktvorteile
Für fäkalienhaltiges und fäkalienfreies
Abwasser
Funktionalität von Rückstauverschluss
und Entwässerungspumpe
Sicherheit einer Hebeanlage
Einfacher Einbau in durchgehende
Rohrleitungen
Steckerfertiges Schaltgerät
Schaltgerät mit Selbstdiagnosesystem
(SDS) mit integrierter Batteriepufferung
Einfaches Auswechseln von
Verschleissteilen
Einfache Wartung - ohne Werkzeug
Schaltgerät mit Displayanzeige
Motorische Verriegelung der
Rückstauklappe
Integrierte Ablauffunktion zur
Oberflächenentwässerung
LGA
Landesgewerbeamt Bayern
Bauart
Bauart
Bauart
geprüft
geprüft
geprüft
und überwacht
und überwacht
und überwacht
Stempel Fachbetrieb
Sach-Nr. 010-844
D
Seite 1-12
