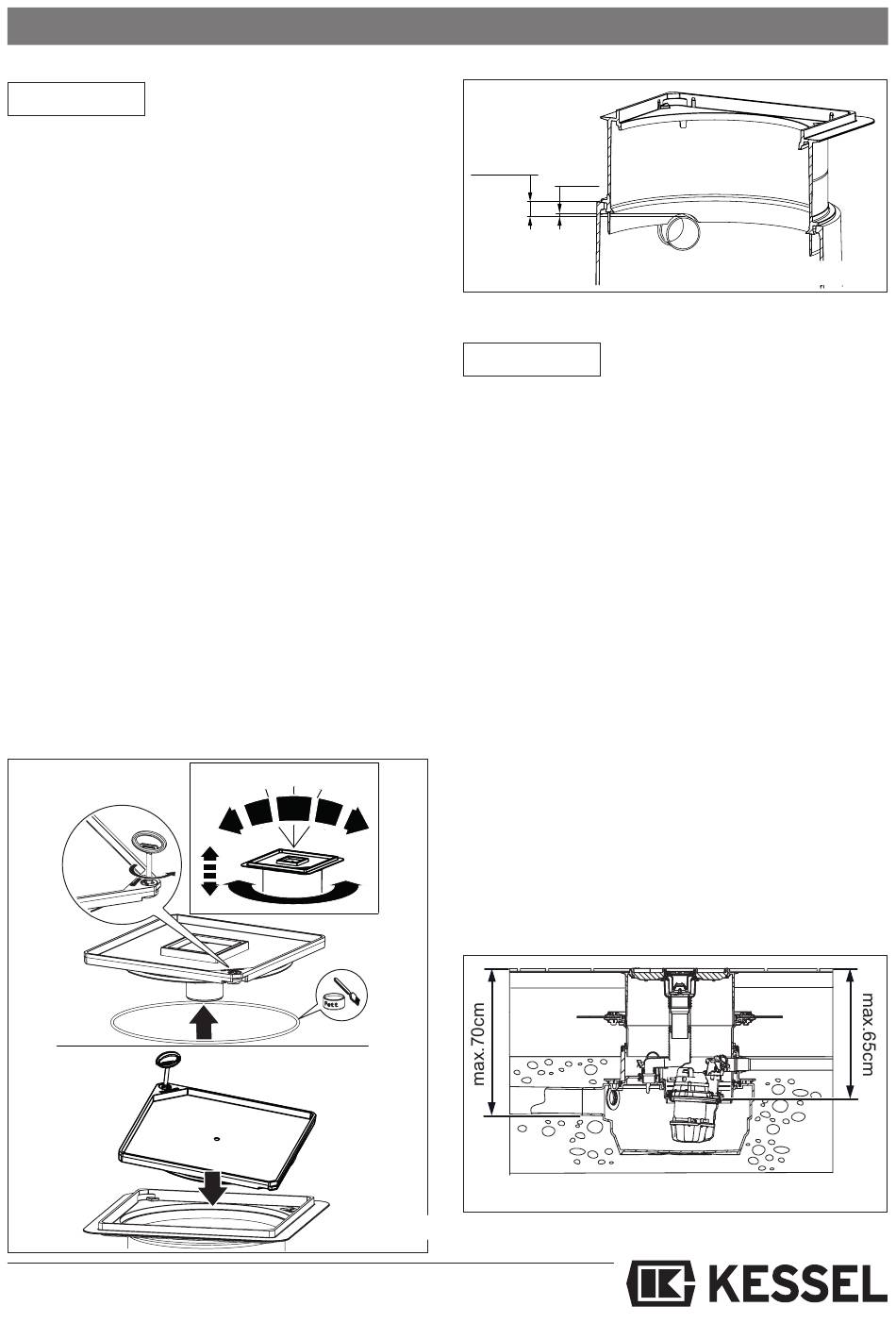

Kessel Aqualift F Compact Anleitung Für Einbau, Bedienung Und Wartung Seite 58

Attenzione
La centralina elettrica deve essere installata in un
luogo non soggetto al gelo e asciutto. Durante il
processo di installazione e montaggio, i connettori
di pompa e sensori non devono essere immersi
nell'acqua. In caso di pericolo di inondazione,
montare la centralina in un luogo sicuro. Prima del
montaggio della stazione di sollevamento Aqualift
F Compact KESSEL, verificare che durante il tras-
porto le parti non siano state danneggiate.
2.1 Installazione nella piastra di fondazione
Il contenitore della pompa deve essere allineato
orizzontalmente su un strato di protezione. Inser-
ire la guarnizione a labbro acclusa nella scanala-
tura della prolunga, ingrassare e montare il
rialzo. Grazie al rialzo telescopico, la stazione di
sollevamento Aqualift F Compact KESSEL può
essere adattata in continuo alla profondità di in-
stallazione esistente. E' possibile compensare
inclinazioni del terreno fino a 5°.
E' possibile allineare la copertura, per esempio,
alla disposizione delle piastrelle (vedi ill. 2).
Nel rialzo nella zona del passaggio dei cavi si
deve eventualmente praticare un'apertura (ill. 3).
2. Montaggio
max. 5°
ill. 2
58
mind. 40mm
5-10mm
Attenzione
Prima dell'annegamento nel letto di calcestruzzo:
- controllare la sede della guarnizione a labbro
sagomato
- controllare l'ermeticità di tutte le tubazioni
collegate
- allineare il rialzo
2.2 Stazione di sollevamento Aqualift F Com-
pact KESSEL per l'installazione più profonda
nella piastra di fondazione
A seconda della profondità di installazione
e della situazione di installazione, KESSEL
offre prolunghe diverse. Le guarnizioni de-
vono essere ingrassate di conseguenza.
Inoltre, si consiglia una profondità massima
di installazione di 650 mm fino al bordo su-
periore della piastra funzionale o tecnica o
unità (ad esempio pompa) per l'installazione
nella piastra di base, vedere anche ill. 4.
ill. 3
ill. 4
